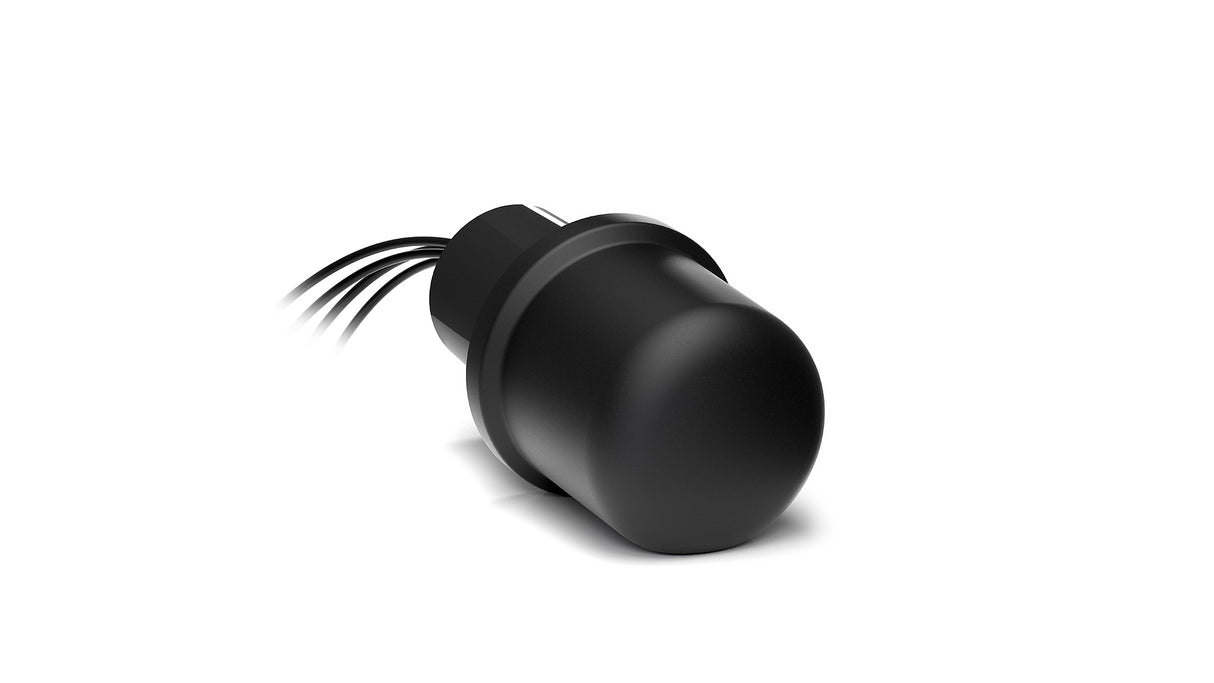

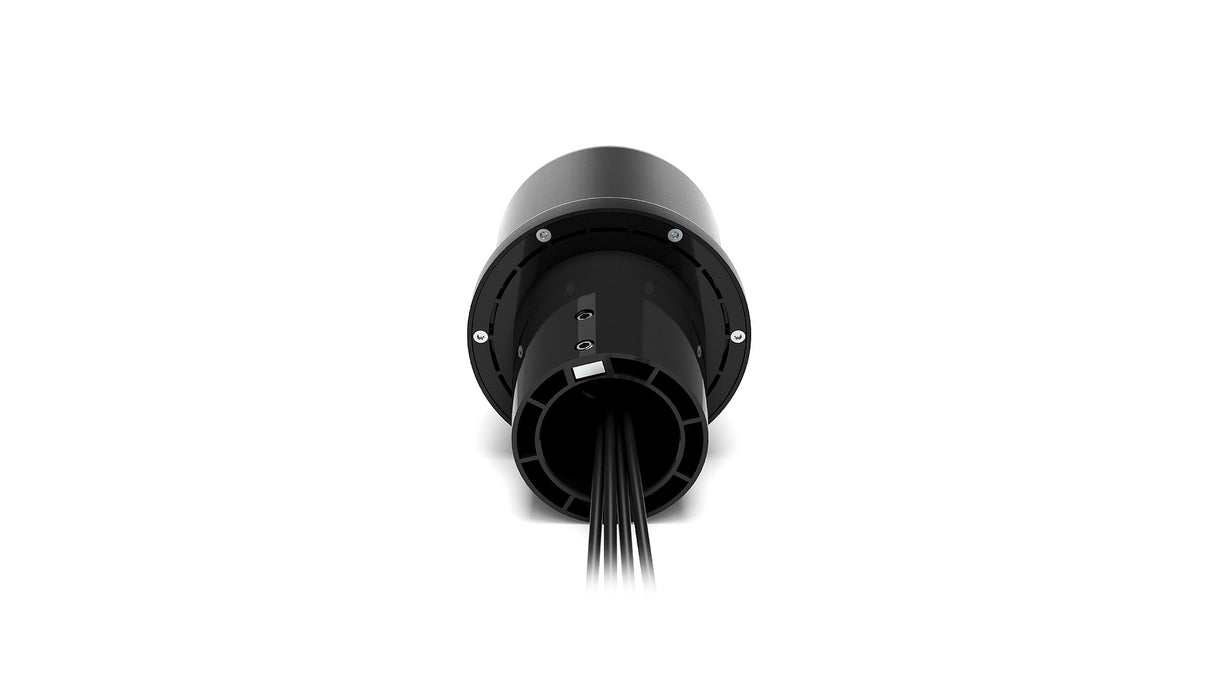

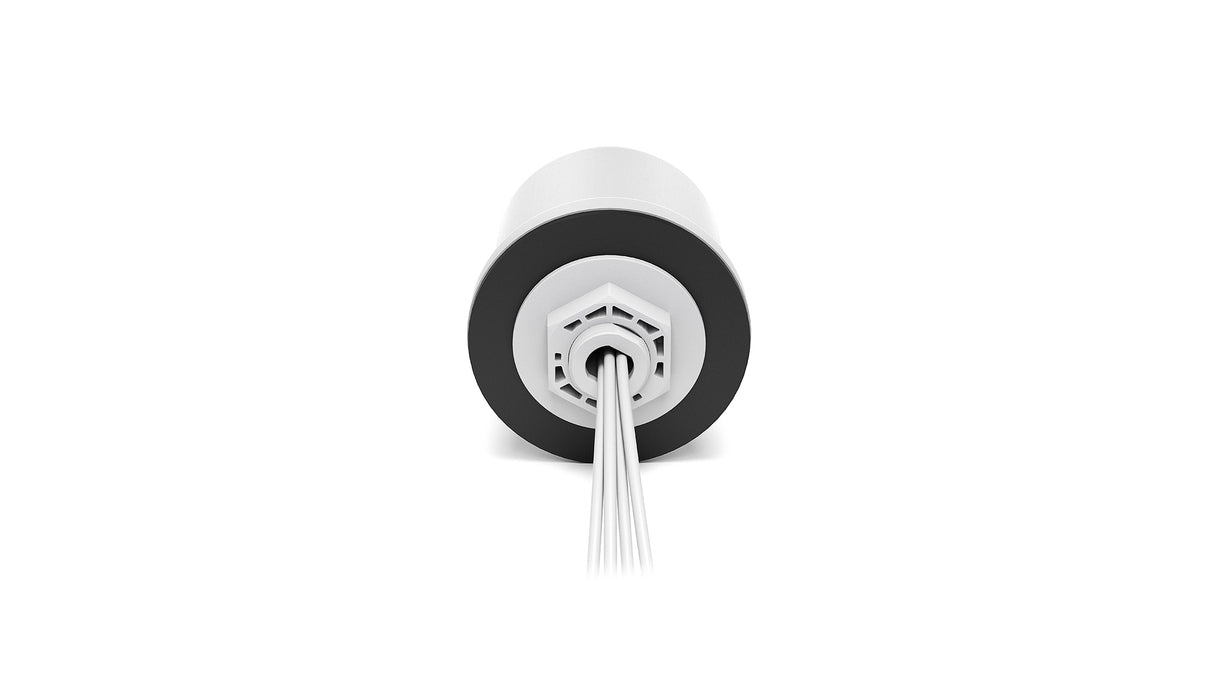

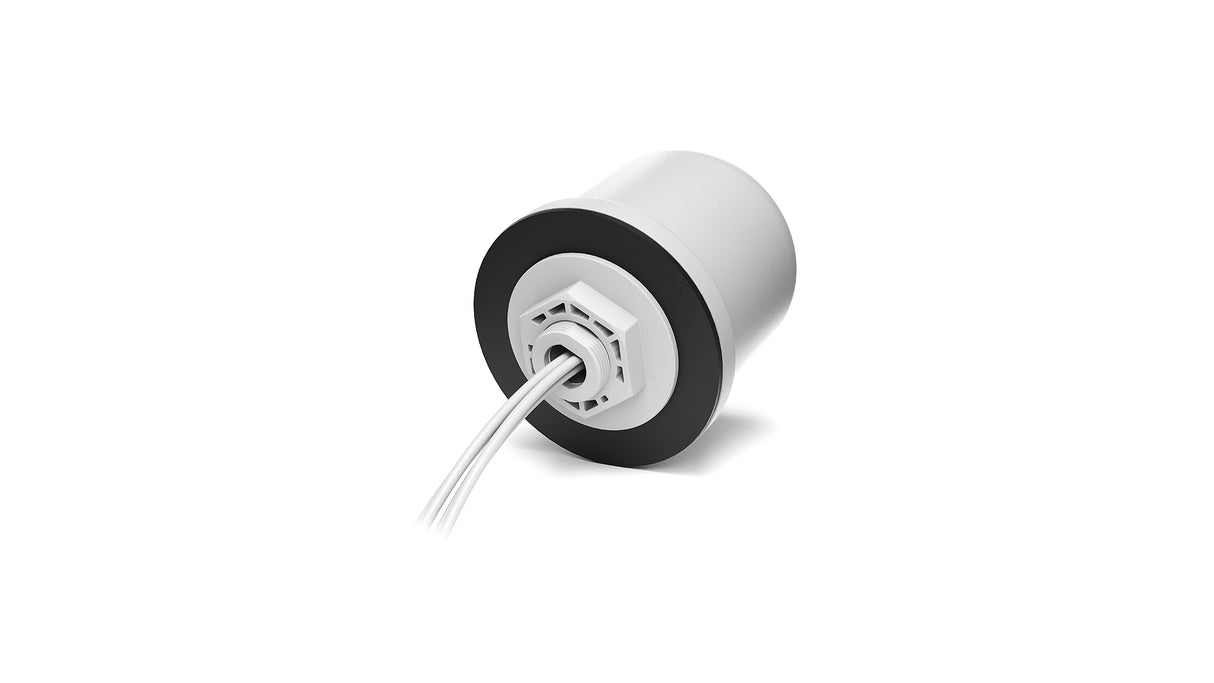

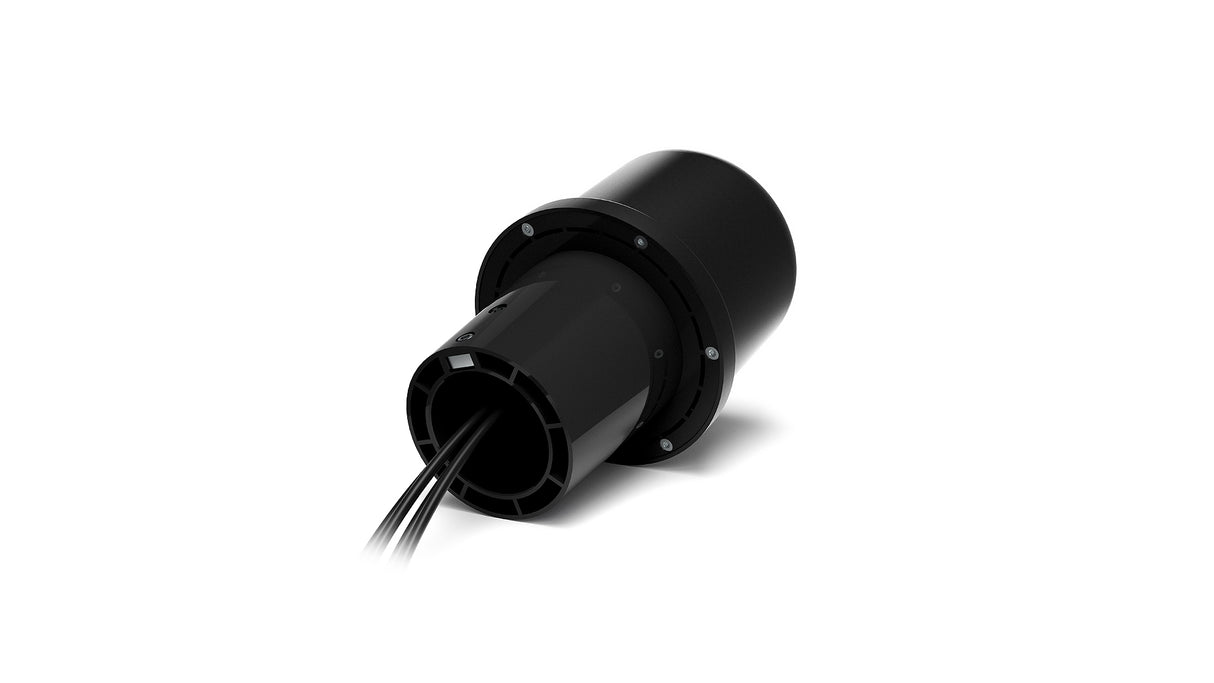

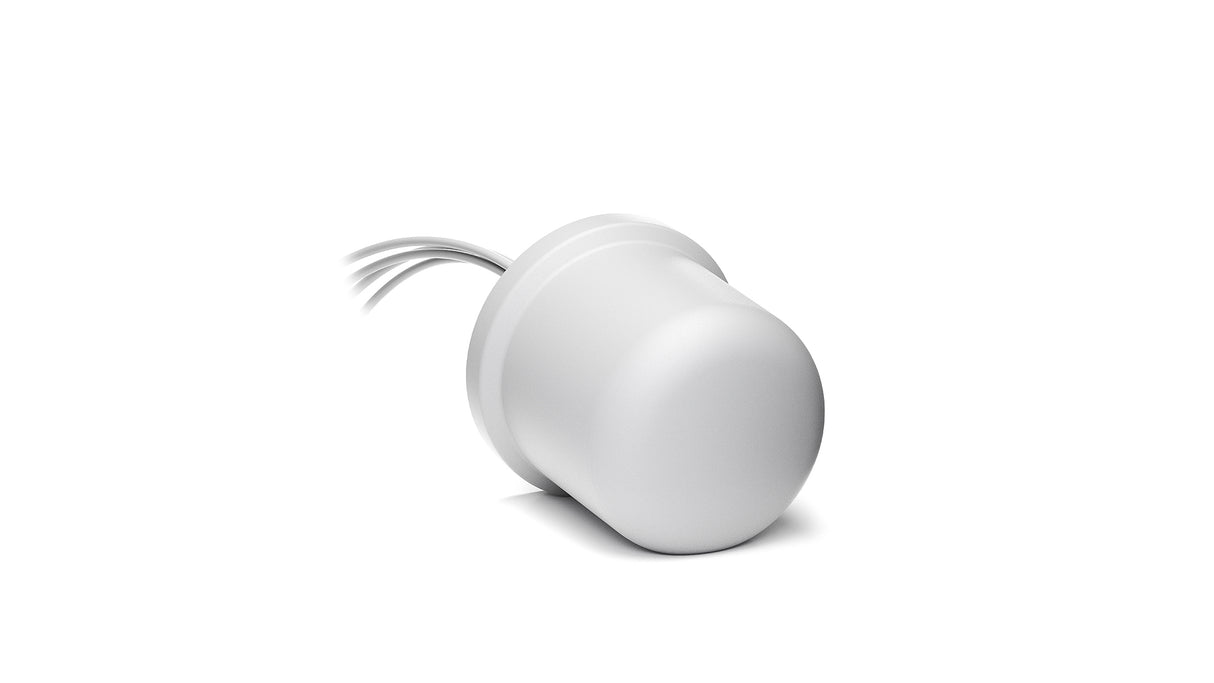

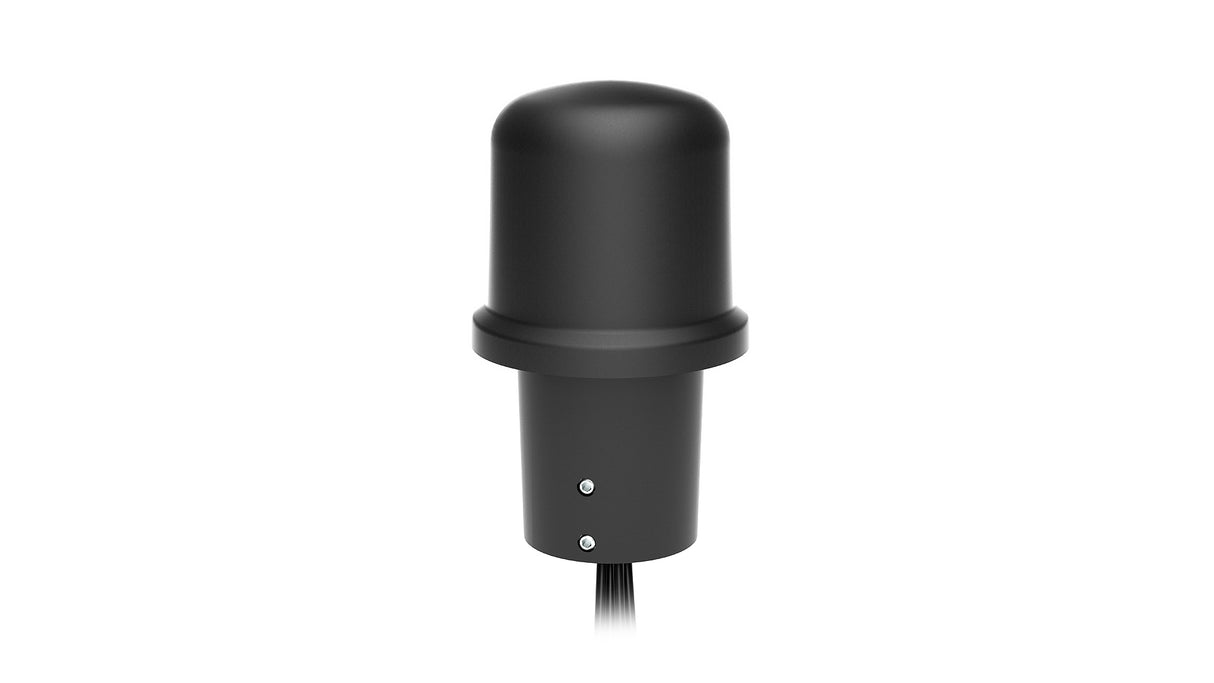

2J7A86JBGFc-B16J 5G, GNSS, Wi-Fi 6E/7, ISM Schraubmontage Antenne Medusa IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 4-in-1-Antenne bietet herausragende Leistung für mobile Dienste der nächsten Generation und kombiniert duale 5G NR MIMO-, W-lan 6E/7-, ISM- und GNSS-Konnektivitäten in einer einzigen, ultrabreitbandigen Lösung. Ihr robustes Design gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen und macht sie ideal für den öffentlichen Sicherheitsbereich, den Transport, die industrielle Automatisierung, das Flottenmanagement und IoT-Anwendungen. Die Antenne unterstützt nahtlose Konnektivität über mehrere drahtlose Standards hinweg, sodass Geräte auch beim Wechsel zwischen verschiedenen Abdeckungsbereichen starke Signale aufrechterhalten können. Ihre Unabhängigkeit von der Grundfläche und vielseitige Montageoptionen bieten flexible Installationsmöglichkeiten für eine breite Palette von Anwendungsfällen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: Anpassbar (nicht spezifiziert, bitte Datenblatt konsultieren)

Installation / Umwelt

Die Antenne ist mit einem robusten, widerstandsfähigen Gehäuse aus hochwertigem ASA UV-stabilem Material geschützt, das eine ausgezeichnete thermische Beständigkeit bietet. Eine Kunststoff-Antennenbasis stellt eine leichte, kostengünstige Alternative zu Metall dar. Die Unabhängigkeit von der Grundfläche sowie Mastbefestigung und Schraubbefestigung sorgen für eine sichere und zuverlässige Installation. Kabel und Stecker können an spezifische Anforderungen angepasst werden. Die Antenne ist nach IP67 und IP69 für maximalen Schutz gegen Staub und Wasser sowie nach IK09 für hohe Stoßfestigkeit zertifiziert. Ein Klebe-Montagesticker und eine Mastbefestigungshalterung sind für flexible Installationsoptionen enthalten.


Technische Daten

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Schraubbefestigung, Mastbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 x H 161 (Mast)Ø 96 x H 91 (Schraubbefestigung) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.9, ~-13.3, ~-11.4, ~-12.9
VSWR: ~2.6:1, ~1.7:1, ~1.9:1, ~1.7:1
Effizienz (%): ~45.0, ~56.3, ~43.3, ~42.4
Spitzenverstärkung (dBi): ~1.4, ~3.6, ~3.3, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.7, ~-12.4, ~-11.9, ~-11.9
VSWR: ~2.7:1, ~1.7:1, ~2.0:1, ~1.8:1
Effizienz (%): ~45.4, ~54.8, ~43.0, ~47.1
Spitzenverstärkung (dBi): ~1.5, ~3.6, ~3.5, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.9:1, ~1.6:1, ~1.9:1
Effizienz (%): ~58, ~64, ~65
Spitzenverstärkung (dBi): ~5.6, ~5.5, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz (MHz): 1575.42, 1598-1610
VSWR: ≤1.5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40.5 - 137.5
Außerhalb des Bandes Unterdrückung (dB): 32
