Beschreibung
Diese Hochleistungs-Quadrifilar-Helix-Antenne ist für robuste GNSS- und Iridium-Satelliten-Konnektivitäten entwickelt und bietet außergewöhnliche Effizienz sowie zirkulare Polarisation für missionskritische maritime und Satellitenkommunikationsanwendungen. Ihr omnidirektionales Strahlungsmuster gewährleistet zuverlässigen Signalempfang über die GPS-, GLONASS-, QZSS-, Galileo-, BeiDou- und Iridium-Bänder, was sie ideal für Schiffe, öffentliche Sicherheit und Fernkommunikation macht. Die Antenne verfügt über ein robustes, wasserdichtes Design mit IP67- und IP69-Zertifizierung, das Langlebigkeit bei extremen Wetterbedingungen und rauen Umgebungen sicherstellt. Konfigurierbare Befestigungsoptionen ermöglichen die Installation an Masten (bis Ø43 mm) oder die Schraubbefestigung auf Oberflächen bis zu 7 mm Dicke, was Flexibilität für eine Vielzahl von Installationen bietet.
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/L1-IRIDIUM
Installation / Umwelt
Diese langlebige und wasserdichte Antenne ist vollständig IP67- und IP69-zertifiziert und bietet Widerstand gegen Wasser und Staub, was sie zur Nummer-eins-Lösung für extreme Wetterbedingungen macht. Das robuste Gehäuse und die Basis sind aus kommerziellem ASA-Material gefertigt. Die Antennendimensionen für die Mastbefestigung betragen Ø 96 x H 200 und Ø 96 x H 131 für die Schraubbefestigung.

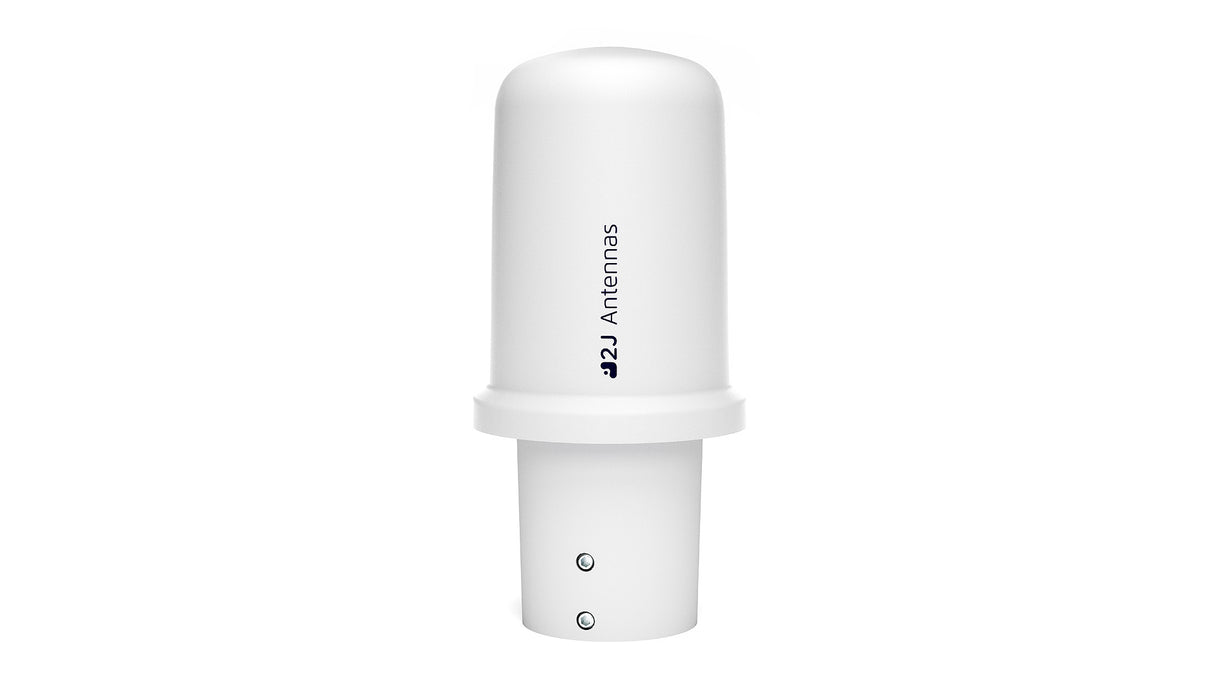

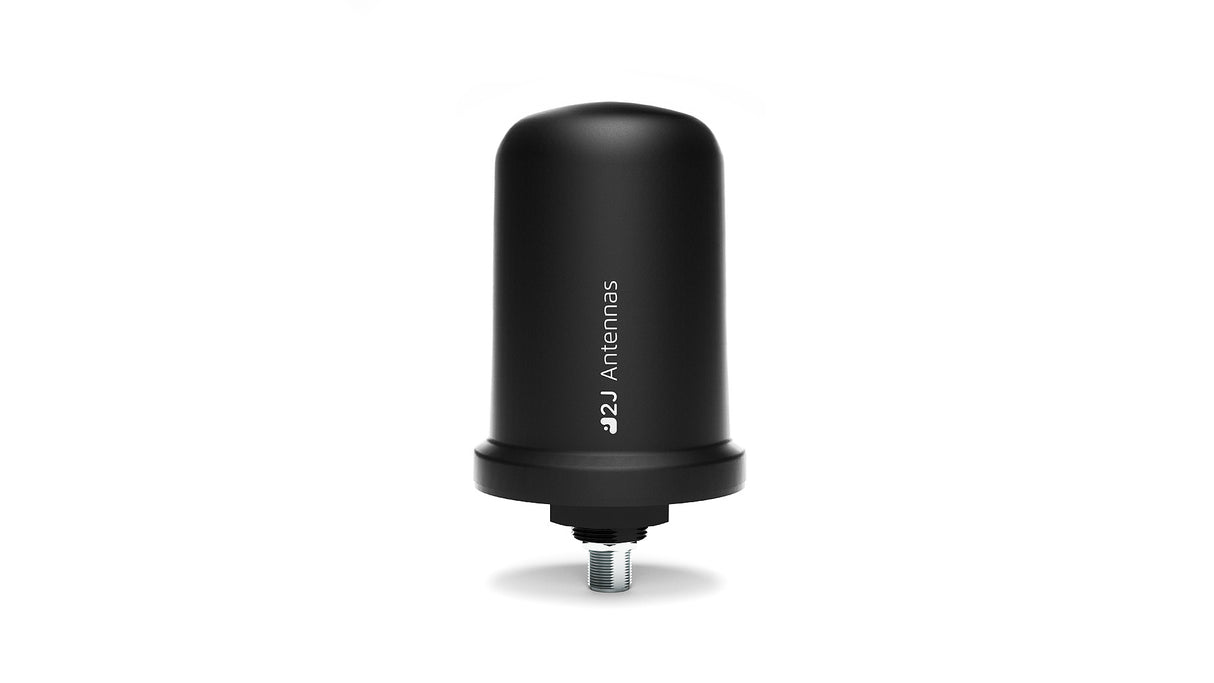

Das Modell 2J7B34JBC-C177N-B16J bietet verschiedene konfigurierbare Anti-Rotations-Befestigungsoptionen, darunter Mastbefestigung mit maximal Ø 43 mm und Schraubbefestigung mit maximal 7 mm Oberflächendicke. Wie bei allen bodenunabhängigen Antennen kann dieses System auf jedem Oberflächentyp mit minimalen Einschränkungen installiert werden.
Die Wahl der richtigen Antenne für den jeweiligen Einsatz ist wichtig, und unsere hochqualifizierten Ingenieure stehen zur Unterstützung bei der Antennenauswahl und/oder individuellen Anpassungen zur Verfügung. Unsere Produkte sind ohne gefährliche Materialien entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Quadrifilar Helix
Standort: Außen
Befestigung: Schraubbefestigung, Mastbefestigung
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 96 x H 200 (Mast)Ø 96 x H 131 (Schraubbefestigung) mm
Konnektivität 1 - GNSS/Iridium
Standards: GPS, GLONASS, BeiDou, QZSS, Galileo, Iridium
Frequenz: 1561, 1575,42, 1598-1606, 1616-1627 MHz
VSWR: ~1,2:1, ~1,2:1, ~1,1:1, ~1,1:1
Effizienz (%): ~93,2, ~93,2, ~96,0, ~96,1
Spitzenverstärkung (dBi): ~3,1, ~3,1, ~3,1, ~3,2
Impedanz (Ohm): 50
Axialverhältnis (dB): max. 3
Strahlungsmuster: Omnidirektional
Polarisation: RHCP
