2J  |  Artikelnummer: 2J7B83Ba

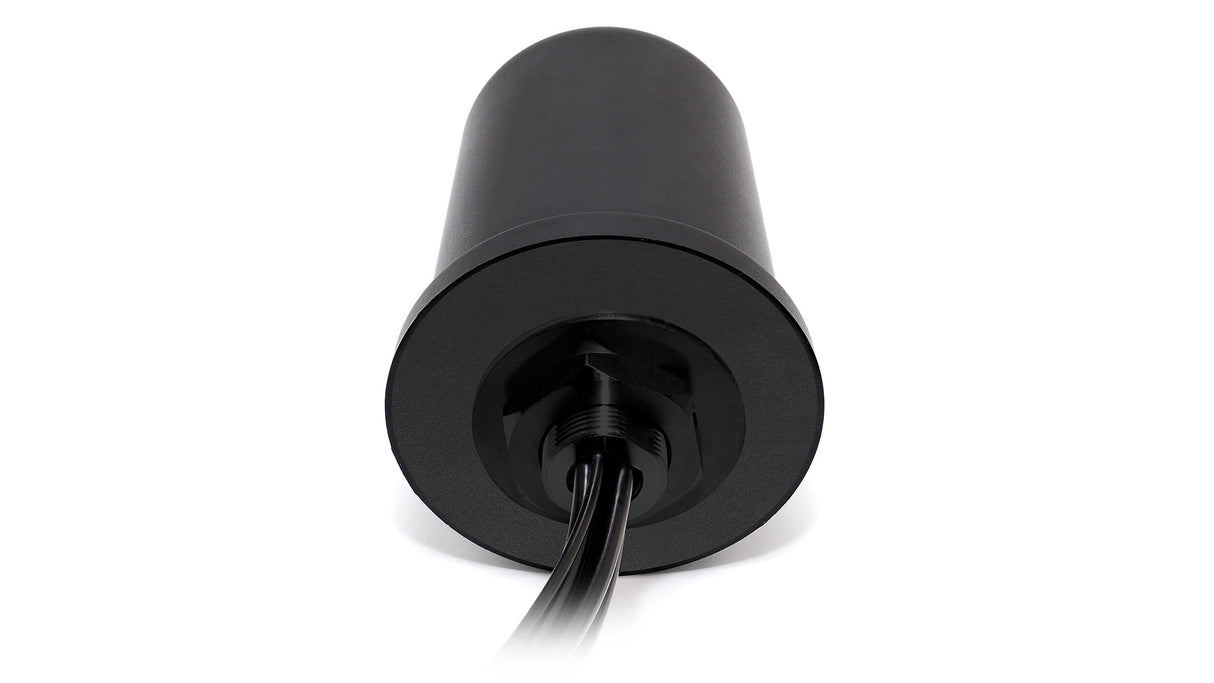

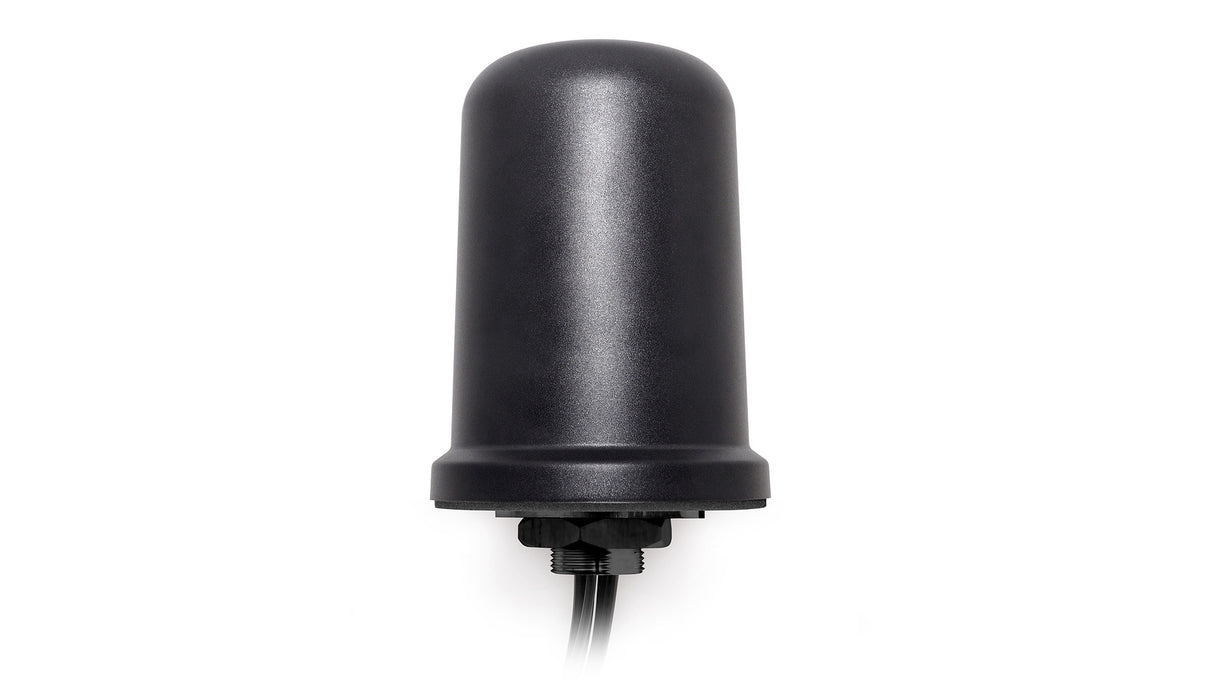

2J7B83Ba 5G Schraubmontage Antenne MIMO IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leichte, robuste Antenne ist für Hochleistungs-5G-Konnektivität in anspruchsvollen Umgebungen konzipiert. Mit einer stabilen Basis aus ASA-Kunststoff ist sie ideal für dauerhafte Installationen, bei denen Haltbarkeit und Wetterbeständigkeit entscheidend sind. Die Antenne unterstützt Ultra-Wideband-Betrieb über alle wichtigen 5G-, 4G-, 3G- und 2G-Frequenzen und eignet sich somit für Anwendungen wie intelligente Maschinensteuerung, Flottenmanagement, medizinische Notfälle, Bauwesen, Landwirtschaft und Transport. Ihre Unabhängigkeit von der Grundfläche und das Anti-Rotations-Design mit Schraubbefestigung gewährleisten eine zuverlässige und einfache Montage auf einer Vielzahl von Oberflächen. Das Gehäuse ist vollständig staub- und wasserdicht, zertifiziert nach IP67 und IP69, für einen zuverlässigen Betrieb unter rauen Außenbedingungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Position: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 133 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6.8, ~-16.5, ~-10.4, ~-14.3
VSWR: ~3.1:1, ~1.5:1, ~2.1:1, ~1.5:1
Effizienz (%): ~41.5, ~56.8, ~45.2, ~41.1
Spitzengewinn (dBi): ~-0.2, ~3.7, ~3.9, ~4.3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7.0, ~-16.2, ~-11.4, ~-14.8
VSWR: ~3.0:1, ~1.5:1, ~2.0:1, ~1.5:1
Effizienz (%): ~42.1, ~59.9, ~44.8, ~44.5
Spitzengewinn (dBi): ~0.2, ~3.9, ~4.0, ~4.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7B83Ba","title":"Leichtgewichtige Kunststoffbasis 5GNR MIMO Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 133","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-6.8","vswr":"~3.1:1","efficiency_percent":"~41.5","peakGain_dbi":"~-0.2","averageGain_db":"~-3.9"},{"range_mhz":"1427-2690","returnLoss_db":"~-16.5","vswr":"~1.5:1","efficiency_percent":"~56.8","peakGain_dbi":"~3.7","averageGain_db":"~-2.5"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.4","vswr":"~2.1:1","efficiency_percent":"~45.2","peakGain_dbi":"~3.9","averageGain_db":"~-3.5"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.3","vswr":"~1.5:1","efficiency_percent":"~41.1","peakGain_dbi":"~4.3","averageGain_db":"~-3.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.0","vswr":"~3.0:1","efficiency_percent":"~42.1","peakGain_dbi":"~0.2","averageGain_db":"~-3.8"},{"range_mhz":"1427-2690","returnLoss_db":"~-16.2","vswr":"~1.5:1","efficiency_percent":"~59.9","peakGain_dbi":"~3.9","averageGain_db":"~-2.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.4","vswr":"~2.0:1","efficiency_percent":"~44.8","peakGain_dbi":"~4.0","averageGain_db":"~-3.7"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.8","vswr":"~1.5:1","efficiency_percent":"~44.5","peakGain_dbi":"~4.9","averageGain_db":"~-3.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
