2J  |  Artikelnummer: 2J7B83Bc

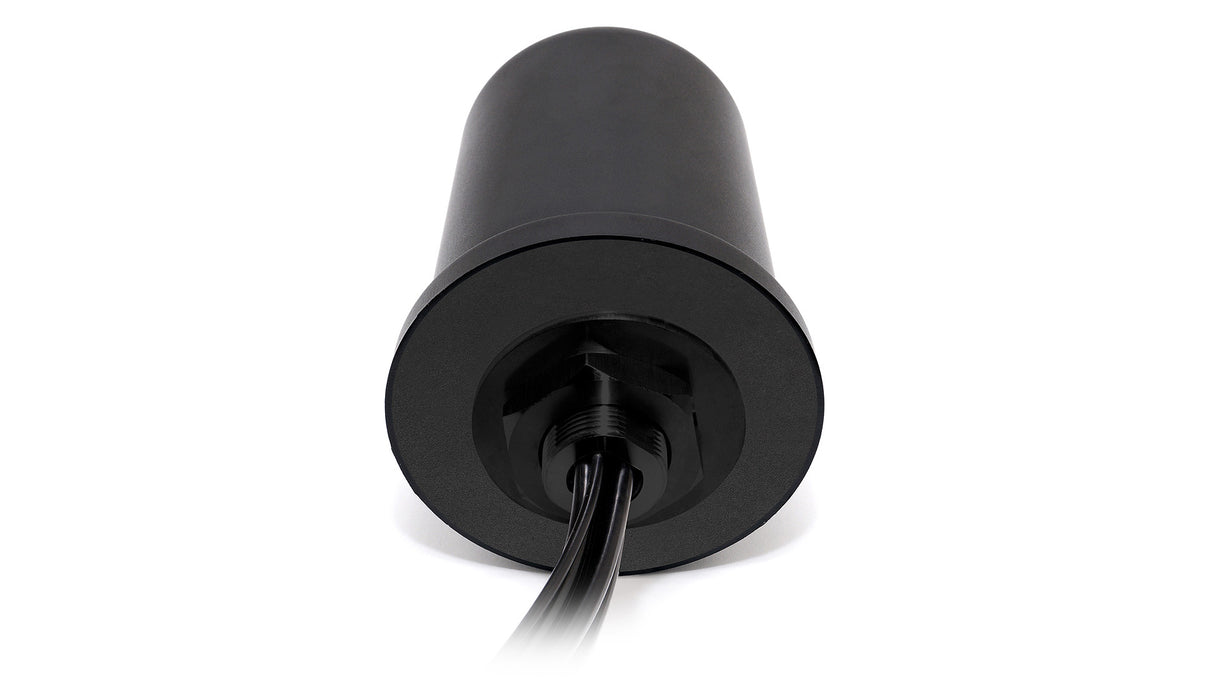

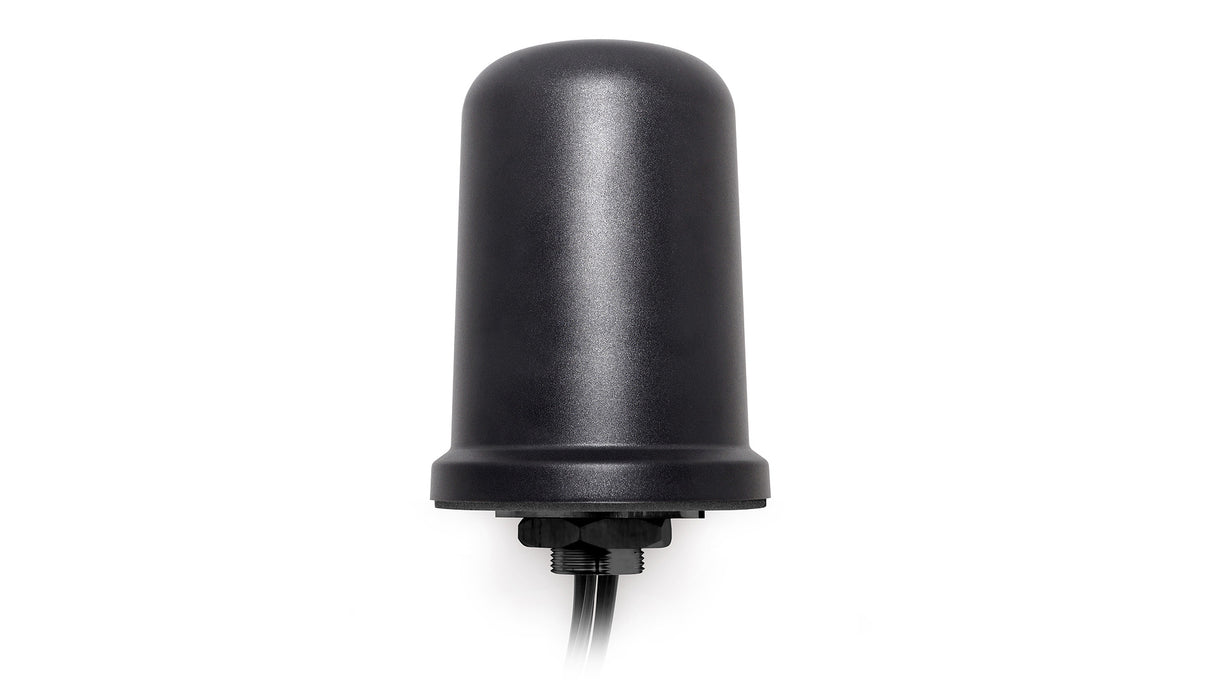

2J7B83Bc 5G Schraubmontage Antenne 4-in-1 MIMO SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 4-in-1-Antenne ist für eine leistungsstarke 5G MIMO-Leistung konzipiert und bietet zuverlässige Konnektivität über globale 5GNR-, 4G LTE-, 3G- und 2G-Bänder (617–5925 MHz). Ihr fortschrittliches Design unterstützt Hochgeschwindigkeits-Breitband mit niedriger Latenz für anspruchsvolle Anwendungen wie Rettungsdienste, Transport, industrielles IoT und Flottenmanagement. Die Antenne verfügt über Unabhängigkeit von der Massebene, omnidirektionale Strahlung und lineare Polarisation für optimale Signalstärke in alle Richtungen. Das robuste, UV-beständige Gehäuse aus ASA sorgt für Langlebigkeit und Wetterbeständigkeit, was sie ideal für dauerhafte Außeninstallationen in rauen Umgebungen macht.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) geschützt, das für seine wärmebeständigen Eigenschaften bekannt ist, sowie einer Kunststoff-Antennenbasis als kostengünstige Alternative zur Metallbasis. Die Unabhängigkeit von der Massebene und die Schraubbefestigung ermöglichen eine feste Verriegelung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 133 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,6, ~-11,7, ~-15,2, ~-14,2
VSWR: ~3,5:1, ~1,9:1, ~1,5:1, ~1,6:1
Effizienz (%): ~32,0, ~41,4, ~41,7, ~36,9
Spitzenverstärkung (dBi): ~1,3, ~3,4, ~4,8, ~4,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6,2, ~-12,5, ~-15,1, ~-16,0
VSWR: ~3,2:1, ~1,9:1, ~1,5:1, ~1,5:1
Effizienz (%): ~31,8, ~41,1, ~42,8, ~33,1
Spitzenverstärkung (dBi): ~1,2, ~3,5, ~4,6, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,6, ~-12,8, ~-16,7, ~-12,4
VSWR: ~3,7:1, ~1,8:1, ~1,4:1, ~1,8:1
Effizienz (%): ~31,7, ~41,7, ~40,3, ~38,5
Spitzenverstärkung (dBi): ~1,3, ~3,8, ~4,5, ~4,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,9, ~-12,7, ~-16,8, ~-15,4
VSWR: ~3,3:1, ~1,8:1, ~1,5:1, ~1,5:1
Effizienz (%): ~31,4, ~41,8, ~42,7, ~35,0
Spitzenverstärkung (dBi): ~1,7, ~3,4, ~4,6, ~3,9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7B83Bc","title":"4× 5GNR/4G/3G/2G MIMO Schwerlast Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 133","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.6","vswr":"~3.5:1","efficiency_percent":"~32.0","peakGain_dbi":"~1.3","averageGain_db":"~-5.0"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.7","vswr":"~1.9:1","efficiency_percent":"~41.4","peakGain_dbi":"~3.4","averageGain_db":"~-3.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-15.2","vswr":"~1.5:1","efficiency_percent":"~41.7","peakGain_dbi":"~4.8","averageGain_db":"~-3.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.2","vswr":"~1.6:1","efficiency_percent":"~36.9","peakGain_dbi":"~4.0","averageGain_db":"~-4.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-6.2","vswr":"~3.2:1","efficiency_percent":"~31.8","peakGain_dbi":"~1.2","averageGain_db":"~-5.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.5","vswr":"~1.9:1","efficiency_percent":"~41.1","peakGain_dbi":"~3.5","averageGain_db":"~-3.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-15.1","vswr":"~1.5:1","efficiency_percent":"~42.8","peakGain_dbi":"~4.6","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-16.0","vswr":"~1.5:1","efficiency_percent":"~33.1","peakGain_dbi":"~3.2","averageGain_db":"~-4.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 3 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.6","vswr":"~3.7:1","efficiency_percent":"~31.7","peakGain_dbi":"~1.3","averageGain_db":"~-5.1"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.8","vswr":"~1.8:1","efficiency_percent":"~41.7","peakGain_dbi":"~3.8","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-16.7","vswr":"~1.4:1","efficiency_percent":"~40.3","peakGain_dbi":"~4.5","averageGain_db":"~-3.5"},{"range_mhz":"5150-5925","returnLoss_db":"~-12.4","vswr":"~1.8:1","efficiency_percent":"~38.5","peakGain_dbi":"~4.6","averageGain_db":"~-4.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 4 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.9","vswr":"~3.3:1","efficiency_percent":"~31.4","peakGain_dbi":"~1.7","averageGain_db":"~-5.0"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.7","vswr":"~1.8:1","efficiency_percent":"~41.8","peakGain_dbi":"~3.4","averageGain_db":"~-3.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-16.8","vswr":"~1.5:1","efficiency_percent":"~42.7","peakGain_dbi":"~4.6","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~35.0","peakGain_dbi":"~3.9","averageGain_db":"~-4.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
