2J  |  Artikelnummer: 2J7B86BGFa

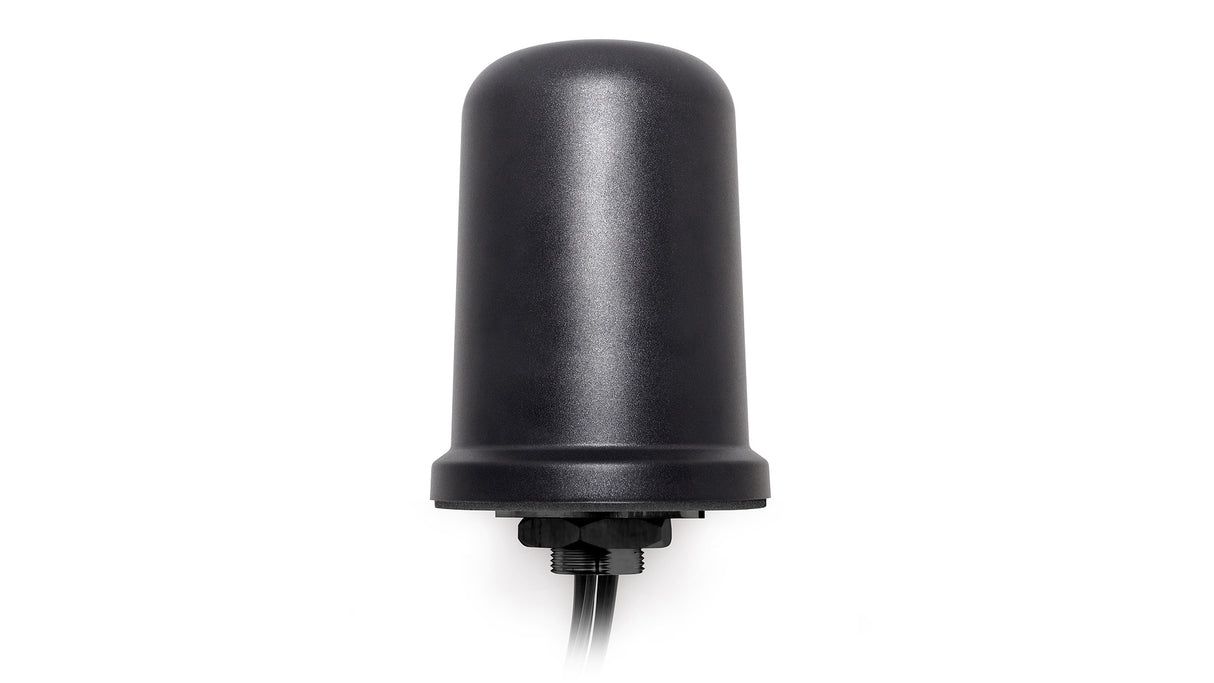

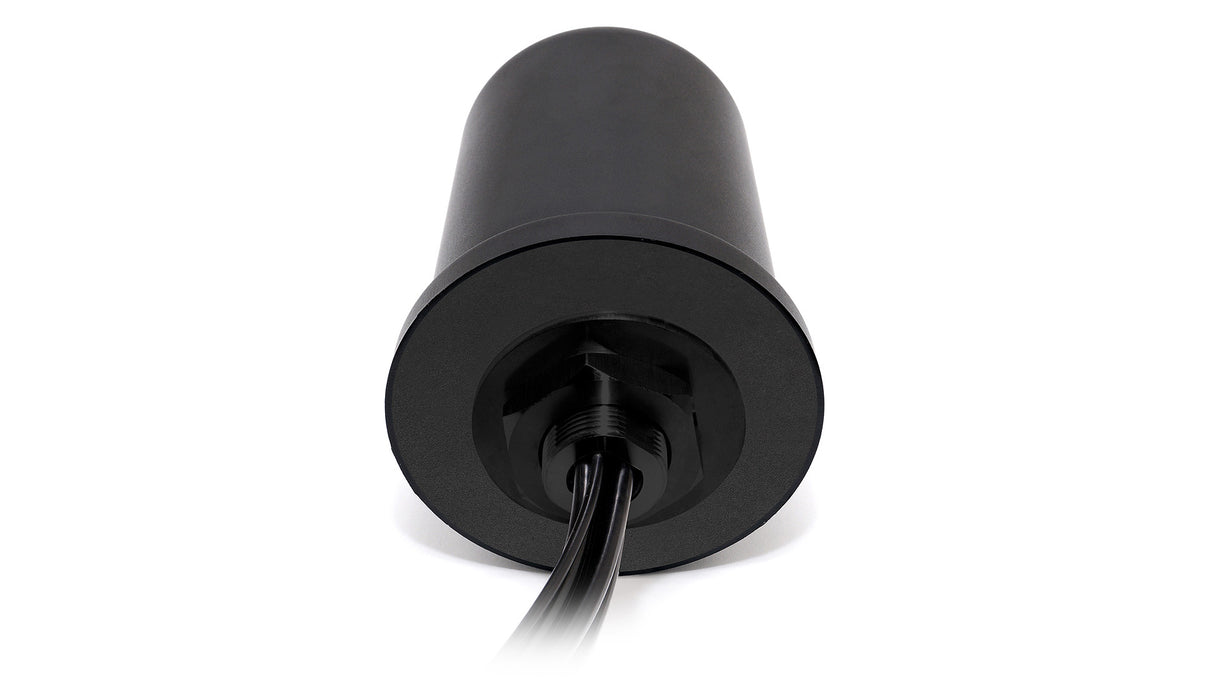

2J7B86BGFa 5G, GNSS, Wi-Fi, ISM Schraubmontage Antenne Medusa 5-in-1

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne der nächsten Generation bietet leistungsstarke Performance und Zuverlässigkeit für anspruchsvolle Anwendungen in medizinischen Notfällen, Bauwesen, Landwirtschaft und Transport. Ihr 5-in-1-Design integriert fortschrittliche 5G MIMO-, W-lan-, ISM- und GNSS-Technologien und gewährleistet hohe Effizienz, ultrazuverlässige, latenzarme Kommunikation und präzise Navigation. Die Antenne ist unabhängig von der Massefläche und verfügt über ein langlebiges, UV-stabiles ASA-Gehäuse mit einer Zamak-Kunststoffbasis, was sie ideal für dauerhafte Installationen in rauen Umgebungen macht. Typische Anwendungsfälle umfassen 5G-Netzwerke, Infotainmentsysteme, Flottenmanagement, GPS-fähiges IoT, Echtzeit-HD-Videostreaming und mehr.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM

Installation / Umwelt

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) geschützt, das eine ausgezeichnete Wärmebeständigkeit bietet, und verfügt über eine Zamak-Kunststoff-Antennenbasis als kostengünstige Alternative zu Metallbasen. Diese Antenne ist staubresistent und wasserdicht mit voller IP67- und IP69-Zertifizierung, was sie ideal für den Außeneinsatz unter rauen Umweltbedingungen macht. Die Unabhängigkeit von der Massefläche und die zuverlässige Schraubbefestigung ermöglichen einfache, dauerhafte Installationen auf einer Vielzahl von Oberflächen. Eine breite Palette alternativer Anschlüsse und Kabel steht für Anpassungsbedürfnisse zur Verfügung, und fachkundige Unterstützung wird für Sonderanforderungen angeboten. Alle Produkte werden ohne gefährliche Stoffe hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Positionierung: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa, RPMA
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 x H 133 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,2, ~-16,3, ~-17,9, ~-18,9
VSWR: ~2,5:1, ~1,4:1, ~1,4:1, ~1,3:1
Effizienz (%): ~38,5, ~45,8, ~41,6, ~36,6
Spitzenverstärkung (dBi): ~0,3, ~3,6, ~4,7, ~3,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,2, ~-15,6, ~-13,7, ~-13,2
VSWR: ~2,5:1, ~1,4:1, ~1,7:1, ~1,9:1
Effizienz (%): ~42,2, ~45,3, ~43,0, ~36,7
Spitzenverstärkung (dBi): ~0,7, ~3,7, ~4,6, ~3,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~1,5:1, ~1,4:1
Effizienz (%): ~43,4, ~26,2
Spitzenverstärkung (dBi): ~5,3, ~1,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~1,6:1, ~1,3:1
Effizienz (%): ~41,8, ~30,9
Spitzenverstärkung (dBi): ~5,3, ~2,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1610
VSWR: <=1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Außerbanddämpfung (dB): 32

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7B86BGFa","title":"Medusa 5GNR MIMO W-lan ISM GPS/GNSS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 133","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.2","vswr":"~2.5:1","efficiency_percent":"~38.5","peakGain_dbi":"~0.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.3","vswr":"~1.4:1","efficiency_percent":"~45.8","peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-17.9","vswr":"~1.4:1","efficiency_percent":"~41.6","peakGain_dbi":"~4.7","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-18.9","vswr":"~1.3:1","efficiency_percent":"~36.6","peakGain_dbi":"~3.8","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.2","vswr":"~2.5:1","efficiency_percent":"~42.2","peakGain_dbi":"~0.7","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.6","vswr":"~1.4:1","efficiency_percent":"~45.3","peakGain_dbi":"~3.7","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-13.7","vswr":"~1.7:1","efficiency_percent":"~43.0","peakGain_dbi":"~4.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-13.2","vswr":"~1.9:1","efficiency_percent":"~36.7","peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Wi-Fi 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.5:1","efficiency_percent":"~43.4","peakGain_dbi":"~5.3","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":"~26.2","peakGain_dbi":"~1.5","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~41.8","peakGain_dbi":"~5.3","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~30.9","peakGain_dbi":"~2.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~23 @3V / ~24 @5V","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":null,"vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~23 @3V / ~24 @5V","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
