2J  |  Artikelnummer: 2J7B86JBGFa-B16J

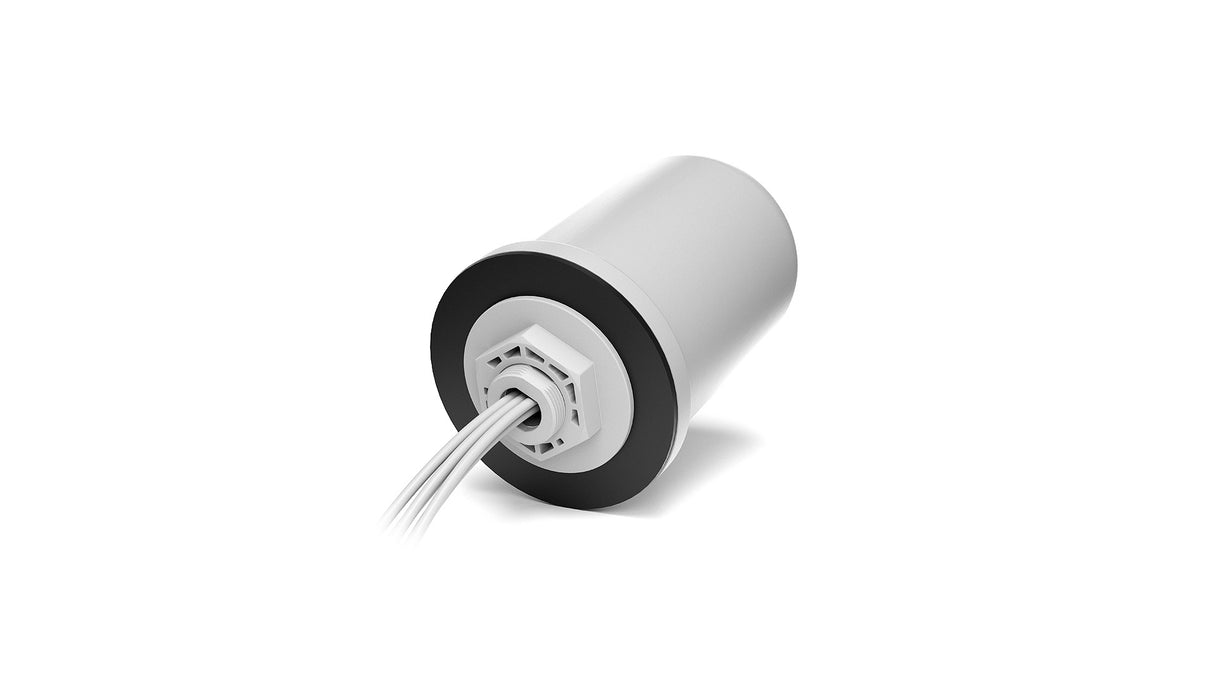

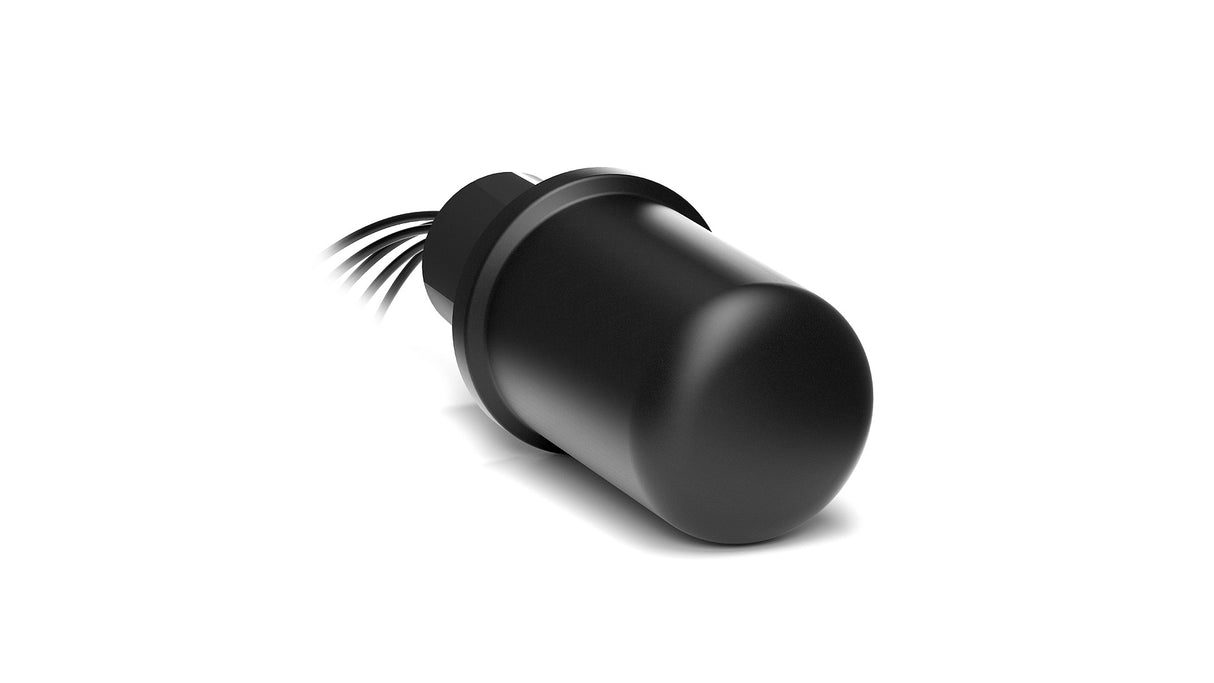

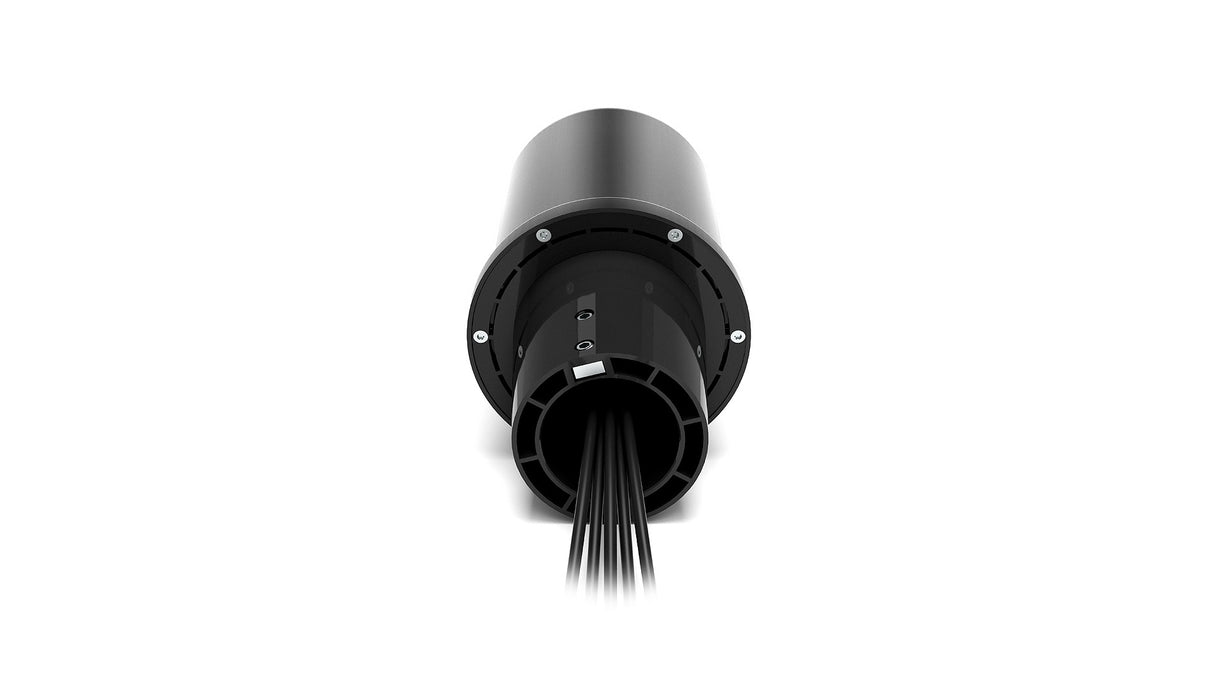

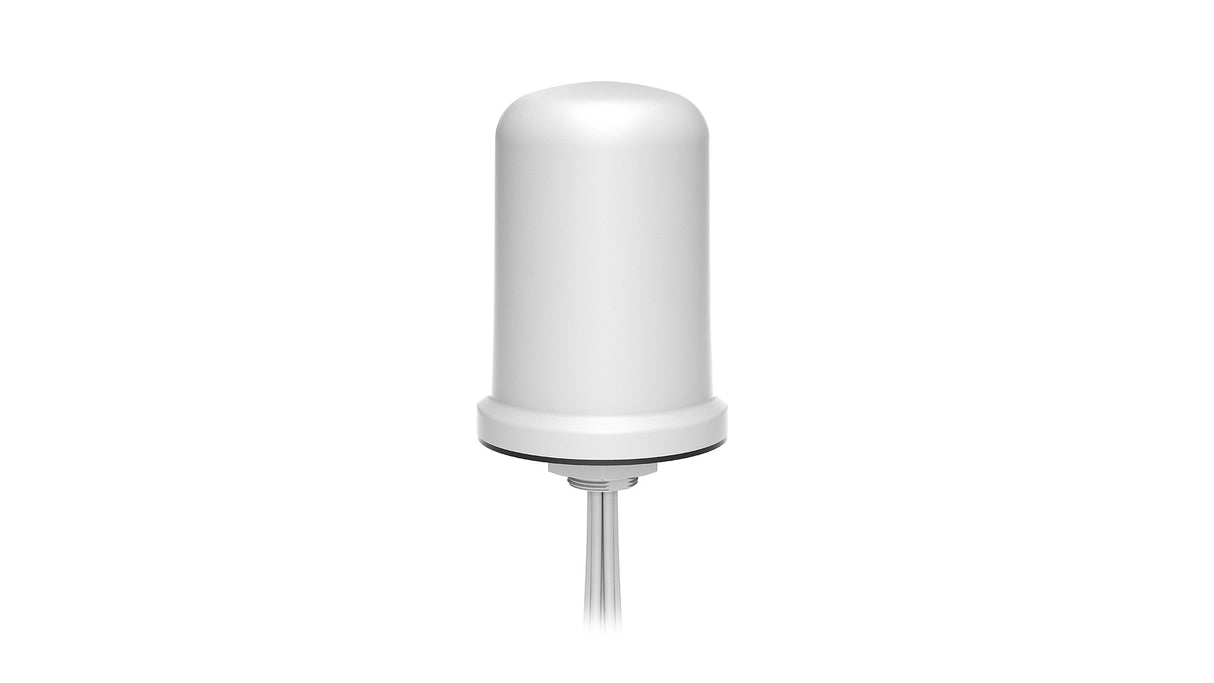

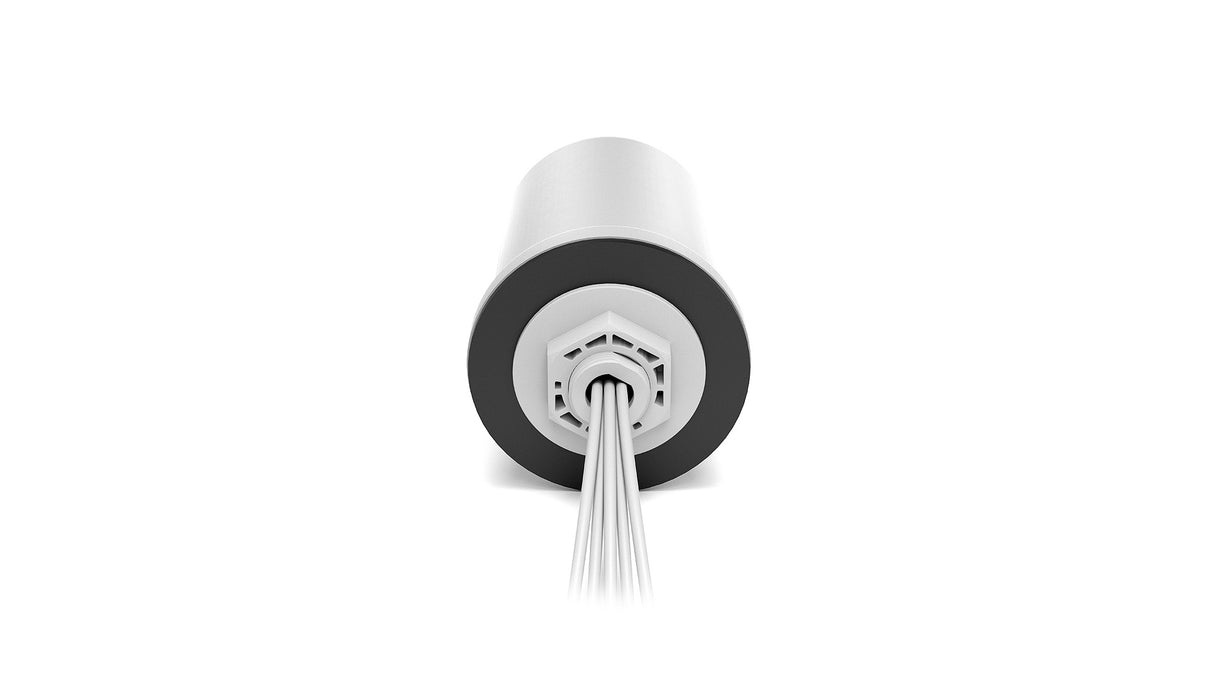

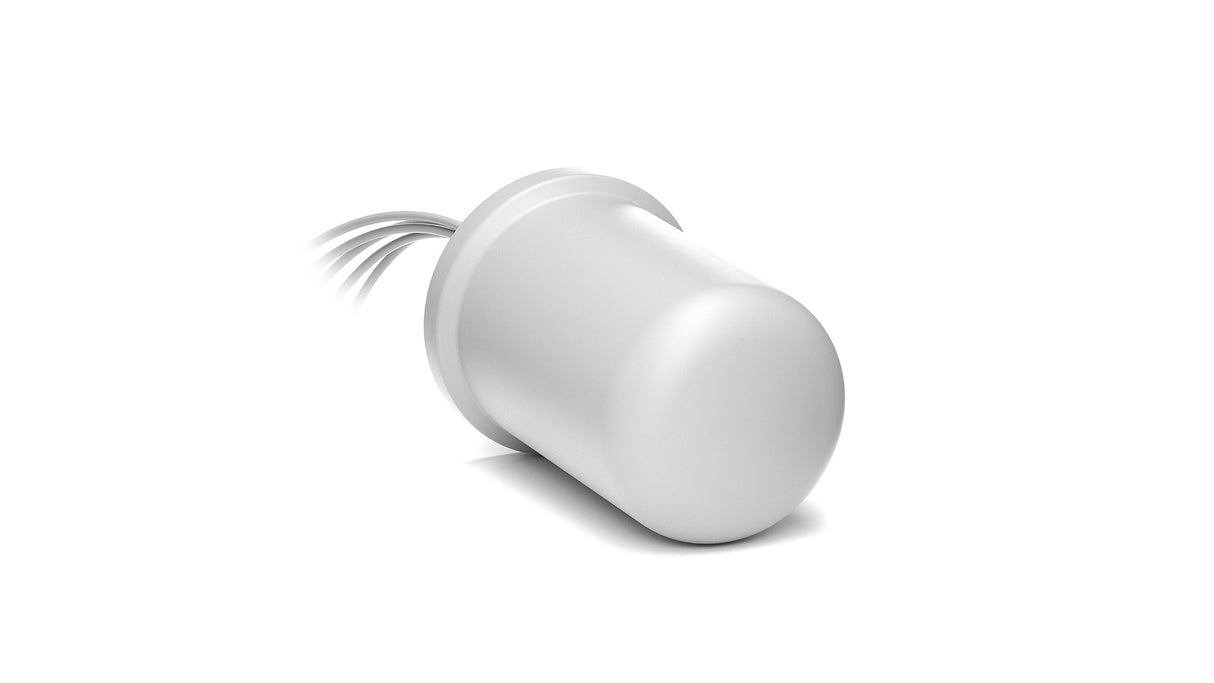

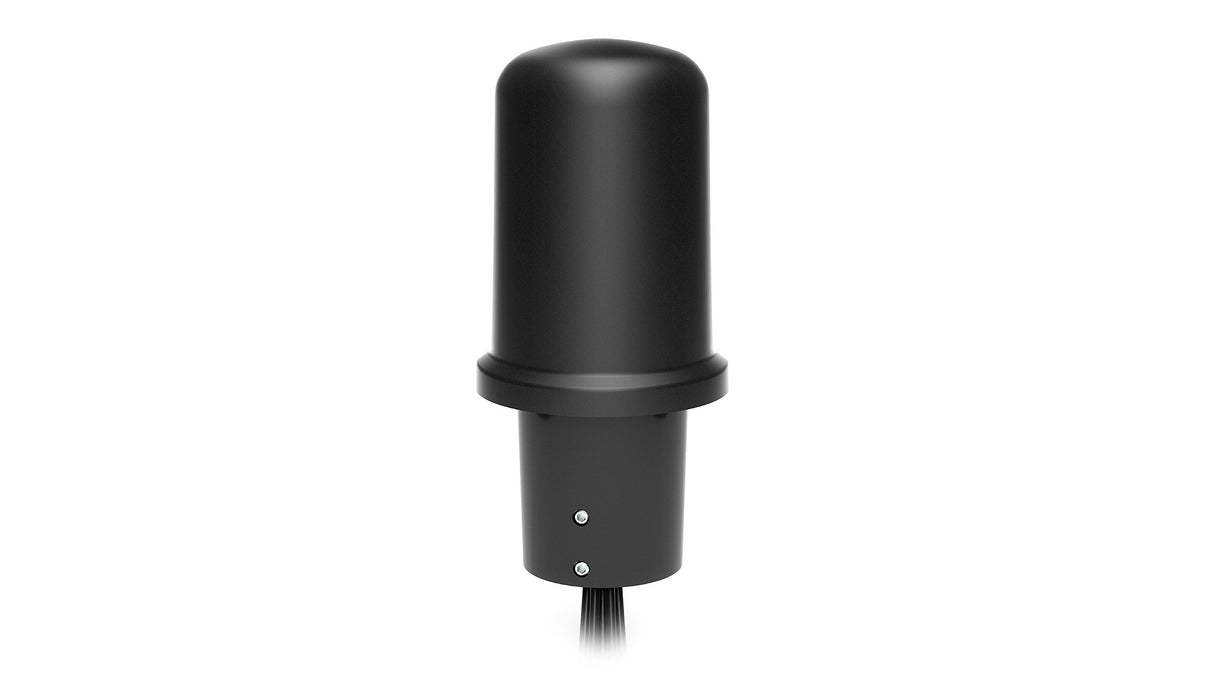

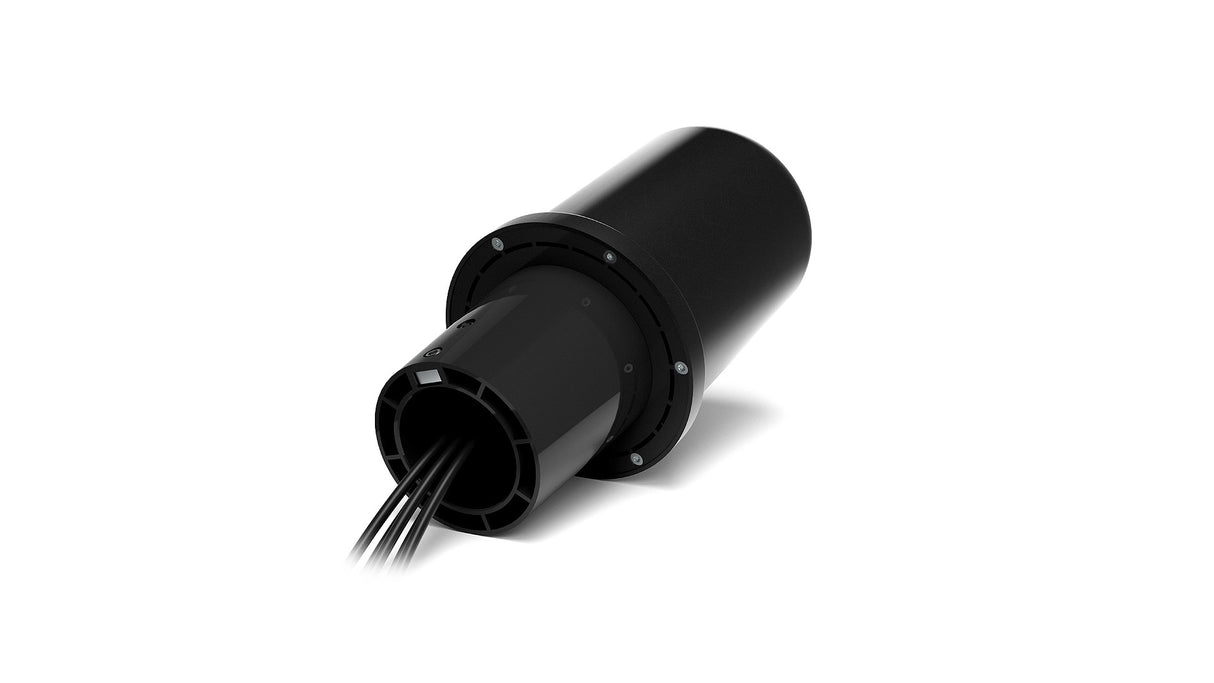

2J7B86JBGFa-B16J 5G, GNSS, Wi-Fi, ISM Schrauben-/Pfostenmontage Antenne Medusa anpassbarer Anschluss

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 5-in-1-Antenne bietet leistungsstarke, hochleistungsfähige Konnektivität für anspruchsvolle Anwendungen in Transport, Bauwesen, Landwirtschaft, Rettungsdiensten und mehr. Ihr fortschrittliches Design unterstützt 5G NR, 4G LTE, FirstNet, CBRS, LPWA, NB-IoT, 3G, 2G, W-lan, Bluetooth, ZigBee, ISM und GNSS (GPS, GLONASS, Galileo, QZSS) Technologien und gewährleistet zuverlässige, schnelle Datenübertragung und präzise Navigation. Die Antenne ist für Unabhängigkeit von der Grundfläche ausgelegt und verfügt über ein robustes, UV-stabiles ASA-Gehäuse mit IP67- und IP69-Schutz, was sie ideal für raue Außenumgebungen macht. Flexible Befestigungsoptionen (Schraubbefestigung und Mastbefestigung) sowie anpassbare Kabel-/Steckverbindervarianten bieten Installationsvielfalt für eine breite Palette von Oberflächen und Geräten.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckverbindertyp: Anpassbar (SMA, FAKRA, andere auf Anfrage)

Installation / Umwelt

Die Antenne ist geschützt durch ein robustes und widerstandsfähiges Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA), bekannt für seine wärmebeständigen Eigenschaften, sowie eine Kunststoff-Antennenbasis als kostengünstige Alternative zu Metallbasen. Diese Antenne ist staubresistent und wasserdicht mit voller IP67- und IP69-Zertifizierung, was sie ideal für den Außeneinsatz unter rauen Umweltbedingungen macht. Unabhängigkeit von der Grundfläche und eine zuverlässige Mastbefestigung ermöglichen einfache, dauerhafte Installationen auf einer Vielzahl von Oberflächen. Wir bieten eine große Auswahl an alternativen Steckverbindern und Kabeln für alle Anpassungsbedürfnisse und unser hochqualifiziertes Team steht zur Verfügung, um unsere Kunden bei speziellen Anforderungen zu unterstützen. Alle Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN & IoT Kommunikation: LPWA, NB-IoT, Sigfox, LoRa, RPMA
Befestigung: Schraubbefestigung, Mastbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 x H 200 (Mast)Ø 96 x H 131 (Schraubbefestigung) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,2, ~-16,3, ~-17,9, ~-18,9
VSWR: ~2,5:1, ~1,4:1, ~1,4:1, ~1,3:1
Effizienz (%): ~38,5, ~45,8, ~41,6, ~36,6
Spitzenverstärkung (dBi): ~0,3, ~3,6, ~4,7, ~3,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,2, ~-15,6, ~-13,7, ~-13,2
VSWR: ~2,5:1, ~1,4:1, ~1,7:1, ~1,9:1
Effizienz (%): ~42,2, ~45,3, ~43,0, ~36,7
Spitzenverstärkung (dBi): ~0,7, ~3,7, ~4,6, ~3,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~1,5:1, ~1,4:1
Effizienz (%): ~43,4, ~26,2
Spitzenverstärkung (dBi): ~5,3, ~1,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz (MHz): 2410-2490, 4920-5925
VSWR: ~1,6:1, ~1,3:1
Effizienz (%): ~41,8, ~30,9
Spitzenverstärkung (dBi): ~5,3, ~2,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1610
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägezahnfilter-Typ: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Ausblendung außerhalb des Bandes (dB): 32

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7B86JBGFa-B16J","title":"Medusa 5GNR MIMO W-lan ISM GPS/GNSS Mast- und Schraubbefestigungsantenne","mountingType":"Schraubbefestigung, Mastbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 200 (Mast) / Ø 96 x H 131 (Schraube)","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.2","vswr":"~2.5:1","efficiency_percent":"~38.5","peakGain_dbi":"~0.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.3","vswr":"~1.4:1","efficiency_percent":"~45.8","peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-17.9","vswr":"~1.4:1","efficiency_percent":"~41.6","peakGain_dbi":"~4.7","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-18.9","vswr":"~1.3:1","efficiency_percent":"~36.6","peakGain_dbi":"~3.8","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.2","vswr":"~2.5:1","efficiency_percent":"~42.2","peakGain_dbi":"~0.7","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.6","vswr":"~1.4:1","efficiency_percent":"~45.3","peakGain_dbi":"~3.7","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-13.7","vswr":"~1.7:1","efficiency_percent":"~43.0","peakGain_dbi":"~4.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-13.2","vswr":"~1.9:1","efficiency_percent":"~36.7","peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Wi-Fi 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.5:1","efficiency_percent":"~43.4","peakGain_dbi":"~5.3","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":"~26.2","peakGain_dbi":"~1.5","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~41.8","peakGain_dbi":"~5.3","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~30.9","peakGain_dbi":"~2.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~23 @ 3V / ~24 @ 5V (Aktiv)","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":null,"vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~23 @ 3V / ~24 @ 5V (Aktiv)","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
