Beschreibung

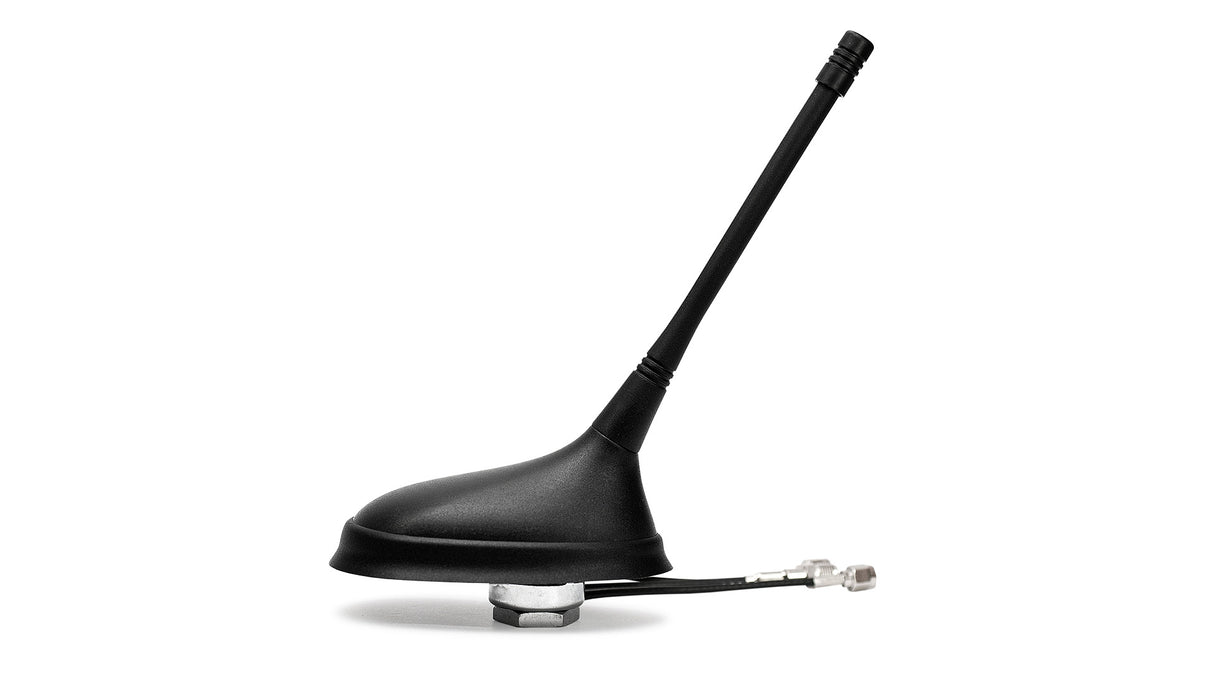

Diese kompakte 3-in-1-Antenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und eignet sich ideal für Transport, öffentliche Sicherheit und mission-kritische Anwendungen, die hohe Genauigkeit und unterbrechungsfreie Konnektivität erfordern. Ihre Schraubbefestigung mit Anti-Rotationsmechanismus sorgt für eine sichere und dauerhafte Installation, selbst bei extremen Wetterbedingungen. Die Antenne unterstützt zellulare, TETRA/UHF- und GNSS-Technologien und bietet vielseitige Konnektivitäten für eine breite Palette von Anwendungen, darunter mission-kritische Kommunikation, öffentliche Sicherheit, kommerzieller Transport, Wohnmobile, Telematik und mobile Geräte-Konnektivität.
Konnektivitäten
3G/2G/CELL
GPS/GLO/QZSS/Galileo/L1
380-470MHz/LPWA/TETRA/UHF
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300 cm
- Kabeltyp: RG174
Installation / Umwelt
Die Antenne misst nur 99 x 60 x 154 mm und ist mit einem ASA-Antennengehäuse, einer Zamak-Antennenbasis und einer TPE-Dichtung für Haltbarkeit und Schutz in feuchten Umgebungen ausgelegt. Diese Antenne kann mit der sicheren Schraubbefestigung installiert werden, die über einen Anti-Rotationsmechanismus verfügt, der jede Veränderung der Antennenposition verhindert. Wie bei allen antennenabhängigen Erdflächen muss sie auf Metalloberflächen mit dem Mindestabstand an freiem Raum montiert werden.
Für optimale Leistung sind die GNSS-, Cellular- und Tetra-Konnektivitäten mit 300 cm langen RG174-Kabeln und SMA-Steckern (männlich) ausgestattet, die durch die Anti-Rotations-Schraubbefestigung am unteren Ende der Antenne geführt werden. Eine breite Palette alternativer Stecker und Kabel ist für Anpassungen verfügbar. Bitte kontaktieren Sie unsere Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.
Die Produkte sind ohne gefährliche Materialien entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Cellular-Technologien: 3G, 2G
Standort: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 99 × 60 × 154 mm
Konnektivität 1 - TETRA/UHF
Standards: TETRA/UHF
Frequenz: 380-470 MHz
VSWR: ~1,3:1
Effizienz (%): ~53,2
Spitzenverstärkung (dBi): ~2,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Cellular
Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~3,5:1, ~1,8:1
Effizienz (%): ~1,2, ~14,0
Spitzenverstärkung (dBi): ~-13,6, ~-1,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: <=1,2:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Vorfilter
Spannungsbereich (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137
