2J  |  Artikelnummer: 2J8750BGF

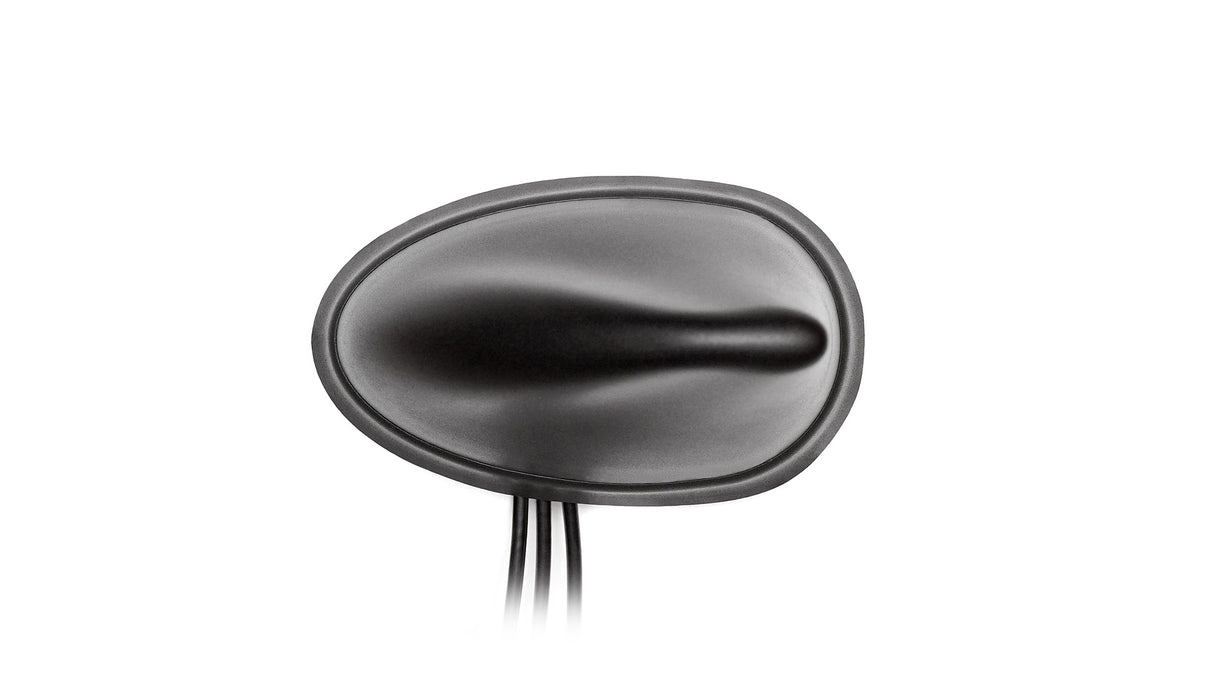

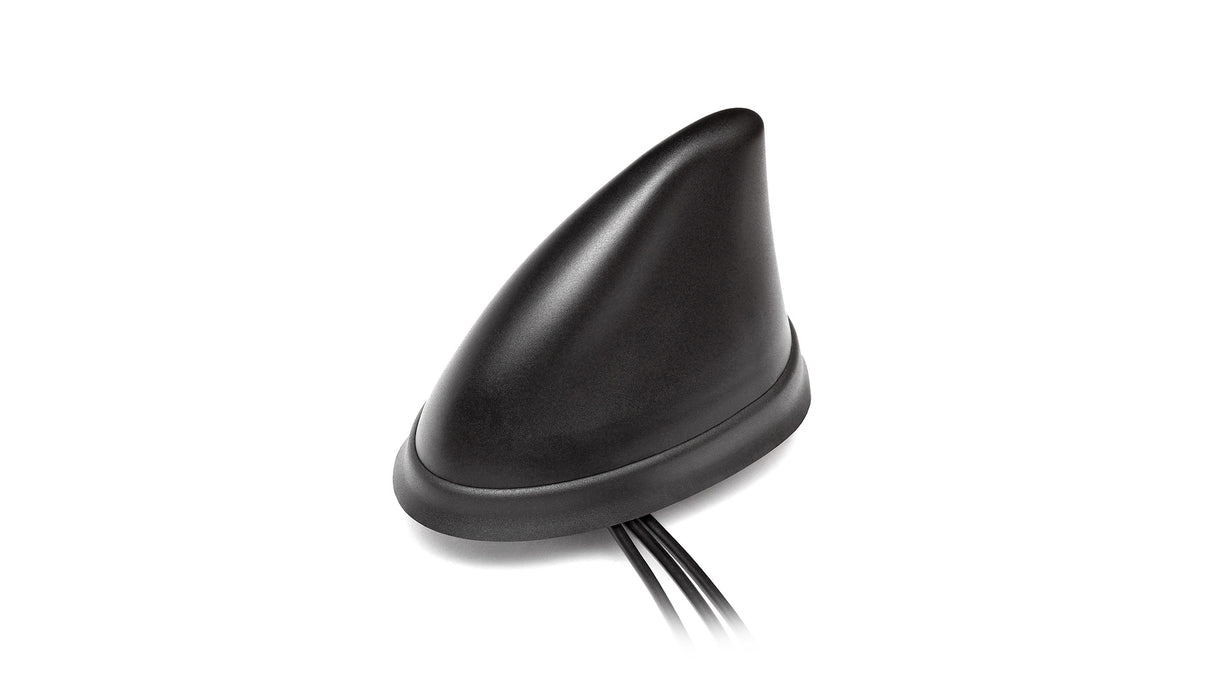

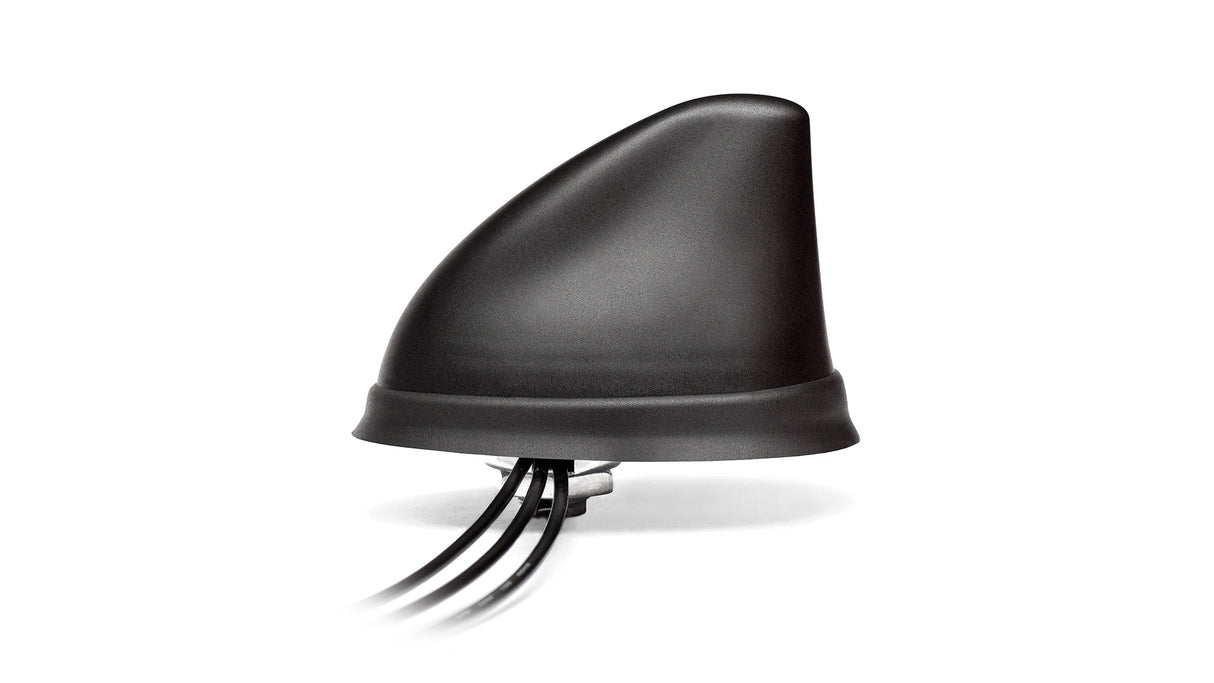

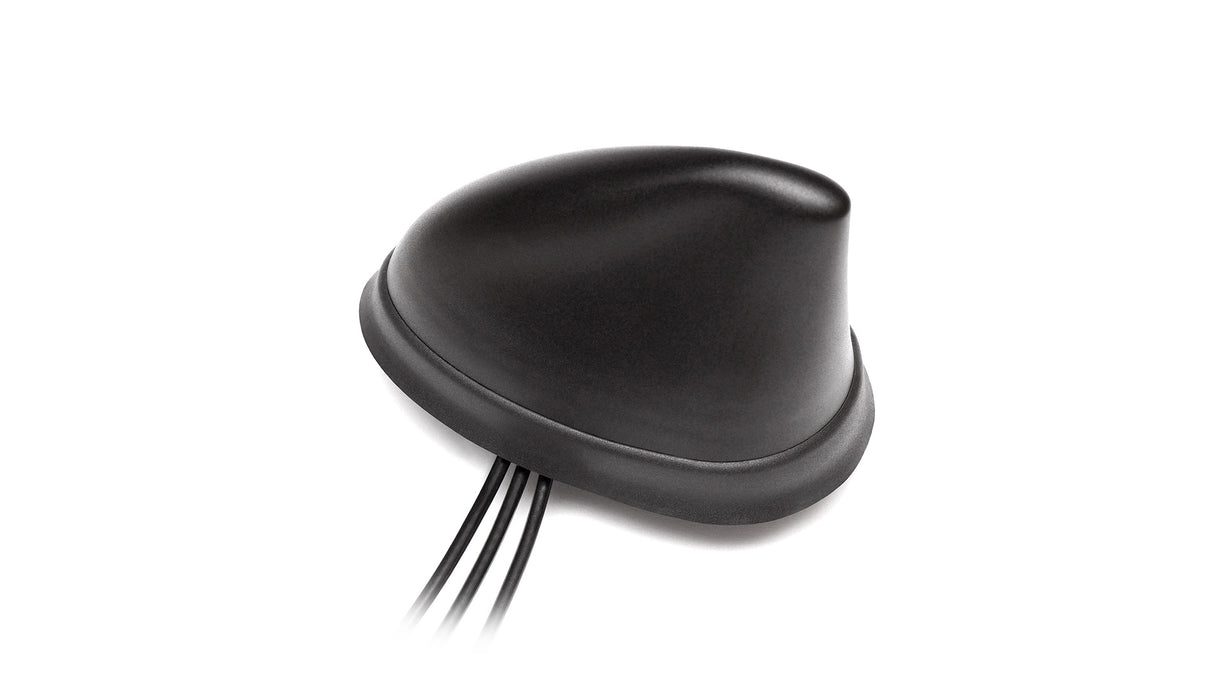

2J8750BGF 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne Haifischflosse 3-in-1 SMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 3-in-1 Schraubbefestigung-Antenne bietet zuverlässige globale Konnektivität für eine Vielzahl von Anwendungen. Ihr Shark-Fin-Design kombiniert Cellular/LTE, GNSS und W-lan/ISM-Technologien, was sie ideal für Fahrzeugnavigation, Flottenmanagement, M2M sowie weltweite Sprach- und Datenkommunikation macht. Die Antenne gewährleistet eine robuste Signalstärke und unterbrechungsfreie Konnektivität, selbst in anspruchsvollen Umgebungen, und unterstützt fortschrittliche Tracking-, Mapping- und Telematiksysteme.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm

Installation / Umwelt

Für den Außeneinsatz wird das Produktionsmaterial ASA verwendet, das die Antenne vor Temperaturen zwischen -40 °C und +80 °C schützt. Mit einem Shark-Fin-Design und einem Anti-Rotations-Mechanismus ist diese Schraubbefestigung-Antenne einfach zu installieren und besonders langlebig. Alle drei Kabel der Antenne verfügen über einen SMA-Stecker (männlich) mit einer Standardkabellänge von 300 cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabelarten. Die Antenne ist RoHS-konform, verfügt nach der Montage über vollständigen IP67- und IP69-Schutz und ist IK09-zertifiziert.

  • Automotive-Konnektivität
  • Multimedia
  • Navigation und Telematiksysteme
  • V2V- und V2X-Anwendungen
  • Flottenmanagement
  • HD-Video- und Audio-Streaming
  • Notfallkommunikation

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Cellular-Technologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx, Sigfox, LoRa, RPMA
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, BLE, ZigBee, ISM
Typ: Kombination
Abmessungen: 102 × 63 × 63 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,7:1, ~1,4:1
Effizienz (%): ~52,3, ~40,7, ~46,7
Spitzenverstärkung (dBi): ~1,2, ~2,0, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,2:1, ~1,3:1
Effizienz (%): ~48,8, ~28,0
Spitzenverstärkung (dBi): ~4,1, ~2,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J8750BGF","title":"Die Mako-Serie – 3-in-1 Cellular/LTE, 2,4/5,0 GHz ISM- und GNSS-‚Shark Fin‘-Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"102 × 63 × 63","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","CAT-M","3G","2G","CDMA"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.4","vswr":"~1.9:1","efficiency_percent":"~52.3","peakGain_dbi":"~1.2","averageGain_db":"~-2.9"},{"range_mhz":"1710-2170","returnLoss_db":"~-12.5","vswr":"~1.7:1","efficiency_percent":"~40.7","peakGain_dbi":"~2.0","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-16.6","vswr":"~1.4:1","efficiency_percent":"~46.7","peakGain_dbi":"~3.1","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"ISM/Wi-Fi","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM","LPWA","RFID"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.2:1","efficiency_percent":"~48.8","peakGain_dbi":"~4.1","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~28.0","peakGain_dbi":"~2.5","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"Unknown","cableLength_mm":3000},{"elementIDRef":"ISM/Wi-Fi","type":"SMA-Male","cableType":"Unknown","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"Unknown","cableLength_mm":3000}]}
