2J | Artikelnummer: 2J8750BGFb

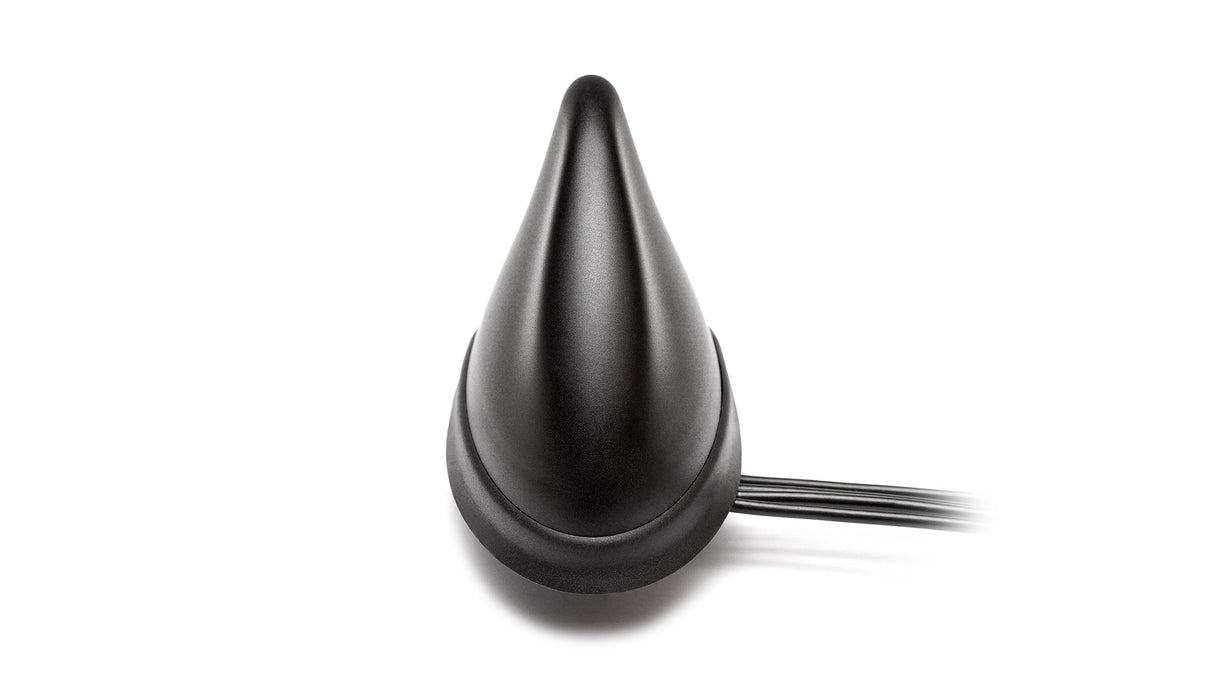

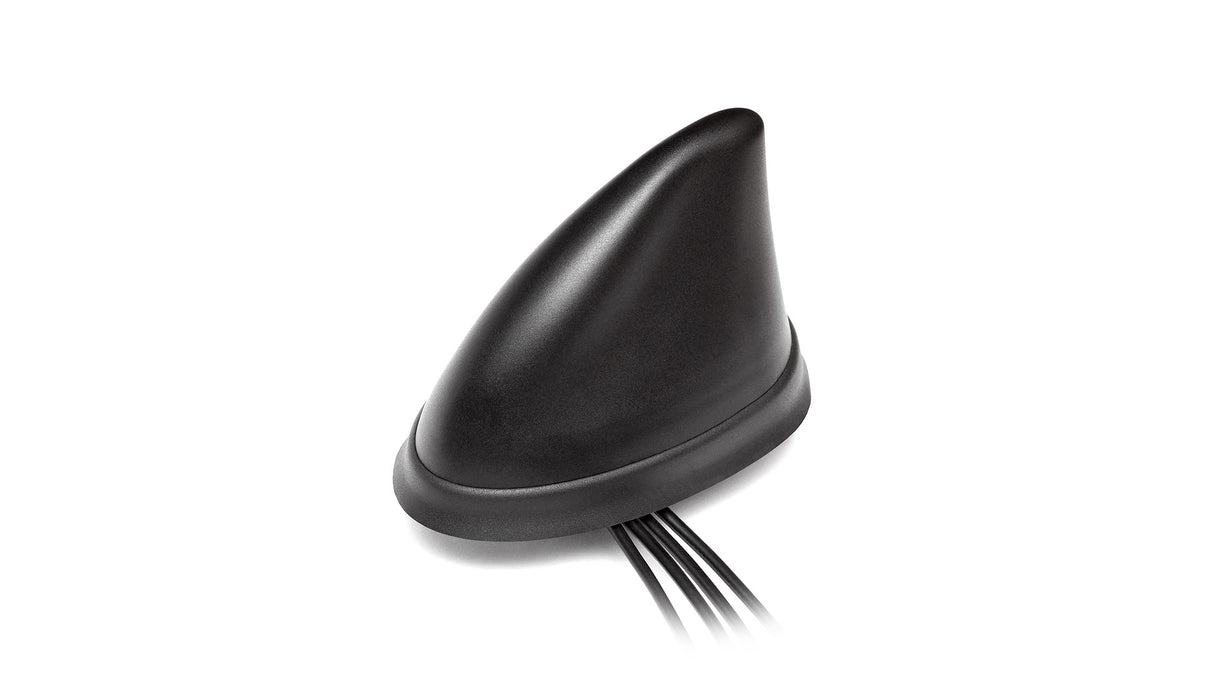

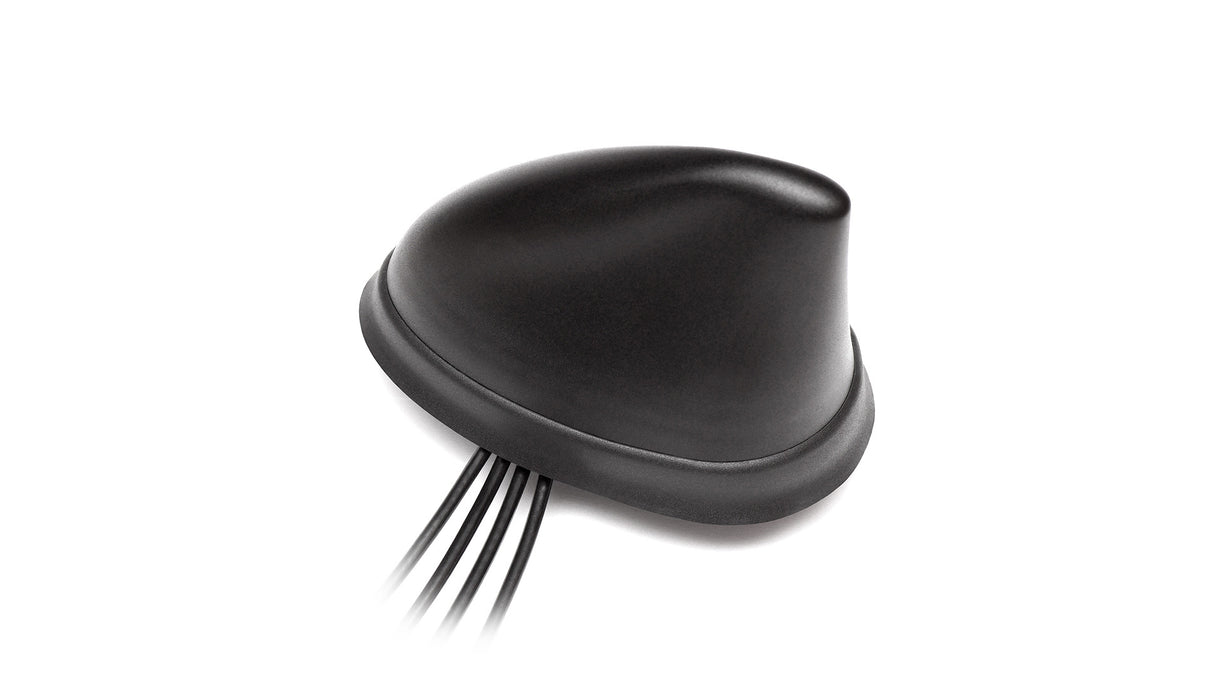

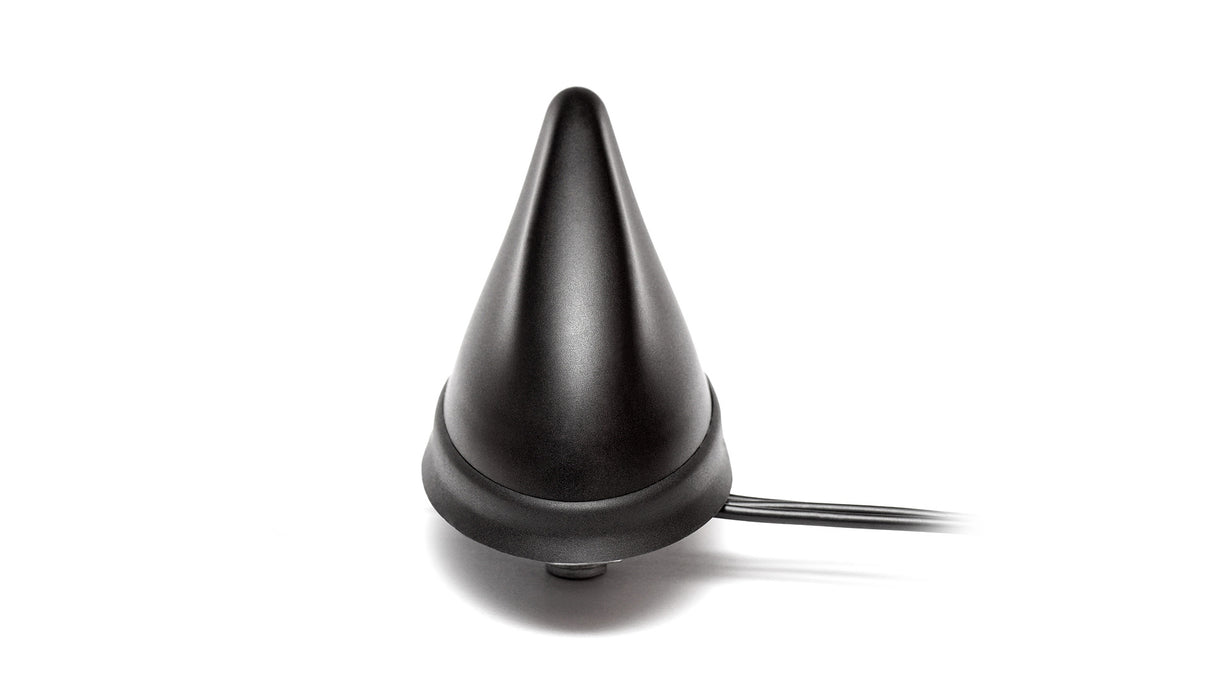

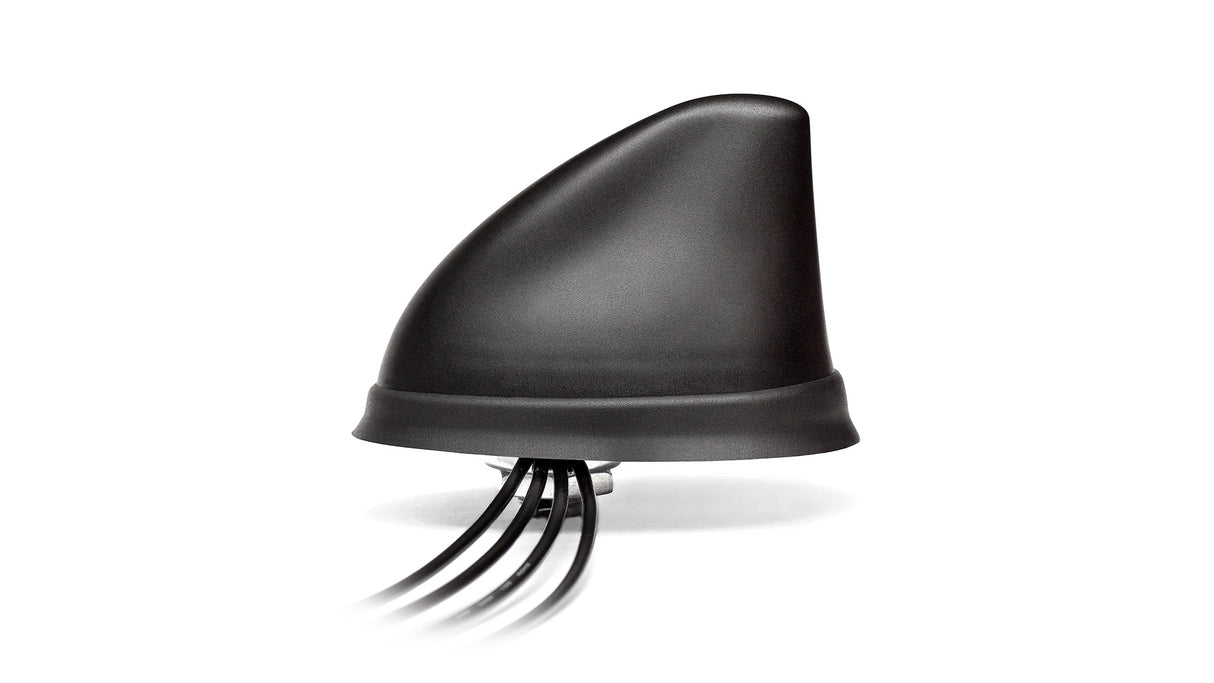

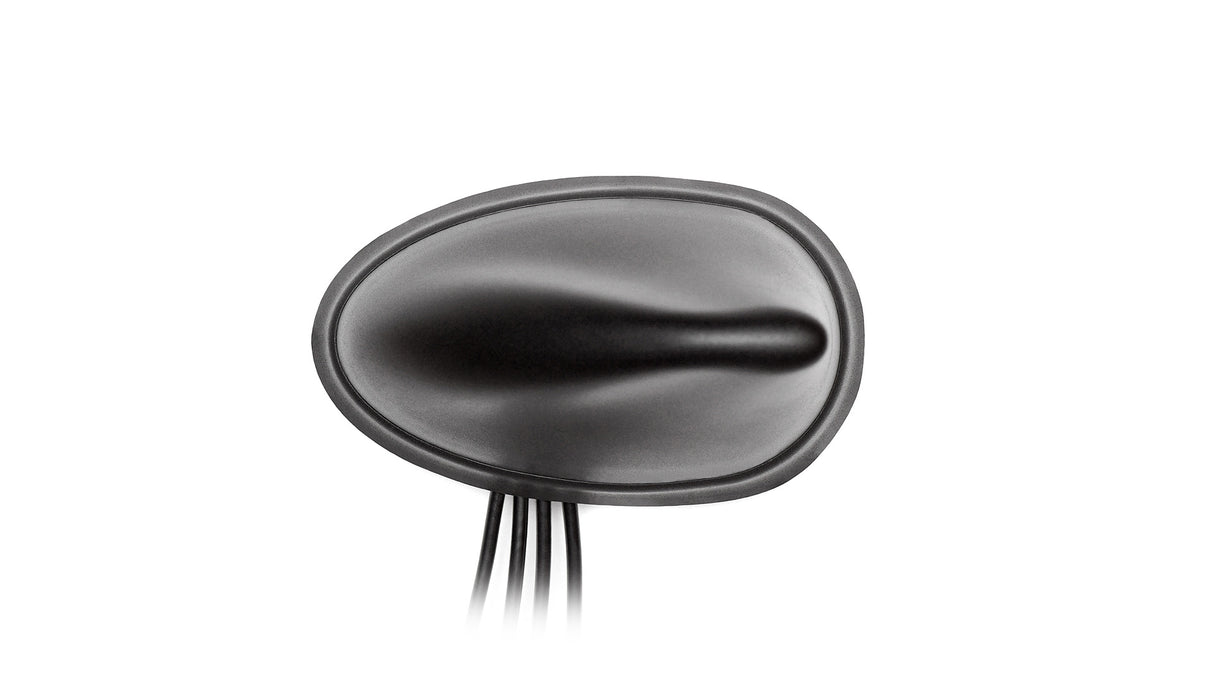

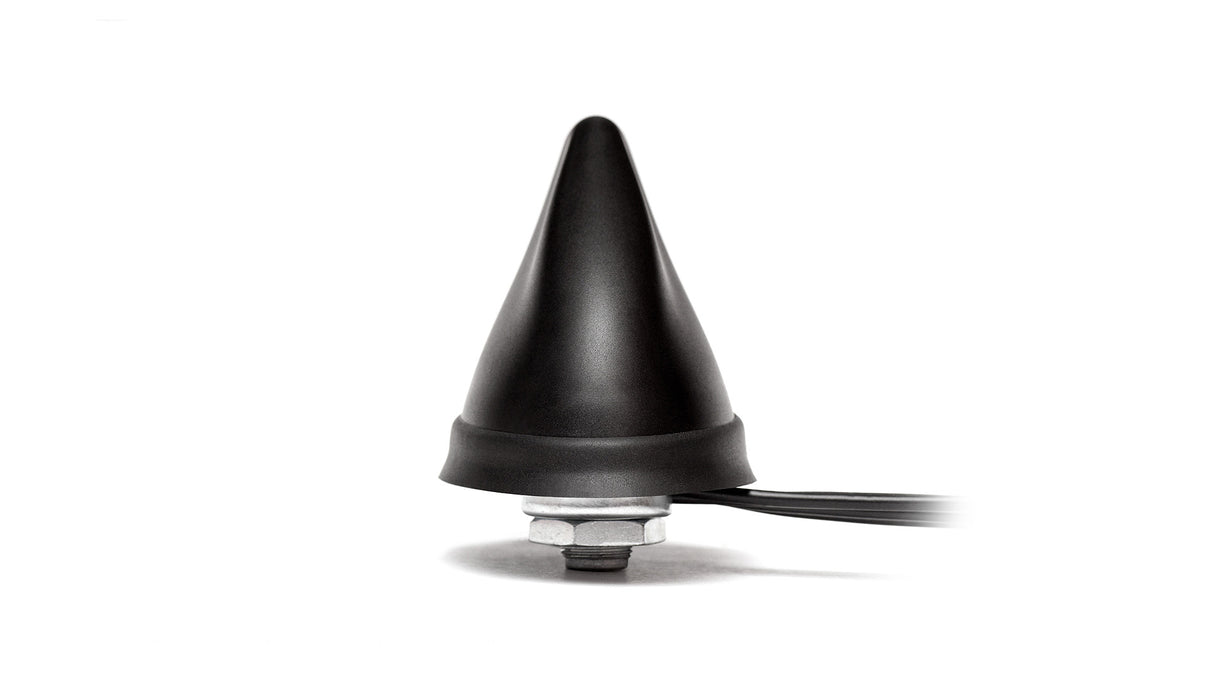

2J8750BGFb 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69K

Name: 2J8750BGFb 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69K
Brand: 2J
SKU: 2J8750BGFb
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 4-in-1 Haifischflossen-Antenne ist für robuste globale Konnektivitäten über Mobilfunk, W-lan, ISM und GNSS-Technologien ausgelegt. Ihre Schraubbefestigung und das Anti-Rotations-Design gewährleisten eine sichere Installation und langfristige Haltbarkeit, was sie ideal für den Automobilbereich, Flottenmanagement, Navigation und M2M-Anwendungen macht. Die Antenne unterstützt eine breite Palette von Standards, darunter LTE, W-lan, Bluetooth, ZigBee, GPS, QZSS, Galileo und GLONASS, und bietet zuverlässigen Betrieb in anspruchsvollen Umgebungen. Das ASA-stabile Gehäuse bietet hervorragenden Schutz gegen widrige Wetterbedingungen und mechanische Einflüsse, während die anpassbaren Kabel- und Steckverbindertypen eine flexible Integration in verschiedene Systeme ermöglichen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2.4-5.0GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

Steckertyp: SMA-Stecker
Kabellänge: 300cm

Installation / Umwelt

Für den Außeneinsatz wird das verwendete Produktionsmaterial ASA-stabil eingesetzt, das die Antenne vor Temperaturen zwischen -40°C und +80°C schützt. Mit einem Haifischflossen-Design und Anti-Rotationsmechanismus ist diese Schraubbefestigungsantenne einfach zu installieren und bietet maximale Haltbarkeit. Alle drei Kabel an der Antenne verfügen über einen SMA-Stecker-Standard, eine Standardkabellänge von 300 cm und sind vollständig anpassbar durch zusätzliche Steckertypen, Kabellängen und Kabeltypen. Die Antenne ist RoHS-konform, verfügt nach der Montage über vollständigen IP67- und IP69-Schutz und ist IK09-zertifiziert.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO, Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außenbereich
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx, Sigfox, LoRa, RPMA
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, BLE, ZigBee, ISM
Typ: Kombination
Abmessungen: 102 × 63 × 63 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.0:1, ~1.8:1, ~1.3:1
Effizienz (%): ~50.9, ~38.6, ~42.0
Spitzenverstärkung (dBi): ~1.2, ~1.2, ~2.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2.4/5.0 GHz ISM (MIMO 1)

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.2:1, ~1.9:1
Effizienz (%): ~38.9, ~20.8
Spitzenverstärkung (dBi): ~1.7, ~1.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2.4/5.0 GHz ISM (MIMO 2)

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.3:1, ~1.4:1
Effizienz (%): ~35.1, ~22.0
Spitzenverstärkung (dBi): ~1.5, ~1.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J8750BGFb","title":"Mako Serie 4-in-1 Cellular/LTE, 2× 2.4/5.0 GHz ISM MIMO und GNSS Schraubbefestigung Shark Fin Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"102 x 63 x 63","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","NB-IoT","Cat-M","WCDMA","UMTS","HSPA","EDGE","GPRS","GSM","CDMA"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.9","vswr":"~2.0:1","efficiency_percent":"~50.9","peakGain_dbi":"~1.2","averageGain_db":"~-3.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.2","vswr":"~1.8:1","efficiency_percent":"~38.6","peakGain_dbi":"~1.2","averageGain_db":"~-5.2"},{"range_mhz":"2500-2700","returnLoss_db":"~-17.9","vswr":"~1.3:1","efficiency_percent":"~42.0","peakGain_dbi":"~2.4","averageGain_db":"~-3.8"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"ISM 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.2:1","efficiency_percent":"~38.9","peakGain_dbi":"~1.7","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.9:1","efficiency_percent":"~20.8","peakGain_dbi":"~1.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"ISM 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~35.1","peakGain_dbi":"~1.5","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":"~22.0","peakGain_dbi":"~1.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":null,"cableLength_mm":3000},{"elementIDRef":"ISM 1","type":"SMA-Male","cableType":null,"cableLength_mm":3000},{"elementIDRef":"ISM 2","type":"SMA-Male","cableType":null,"cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":null,"cableLength_mm":3000}]}
