2J | Artikelnummer: 2J9637JBWGF-B12JWa-B10BW

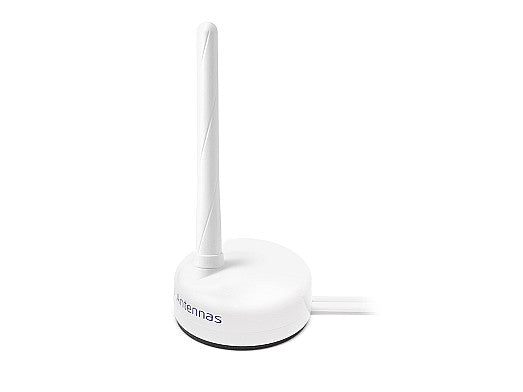

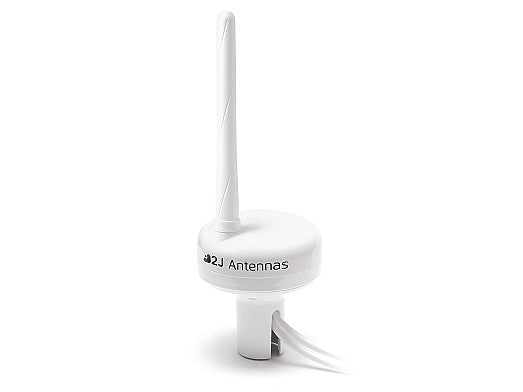

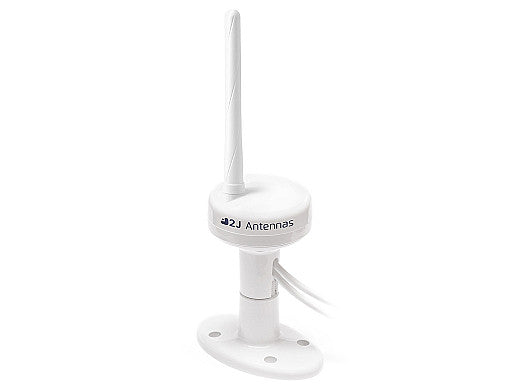

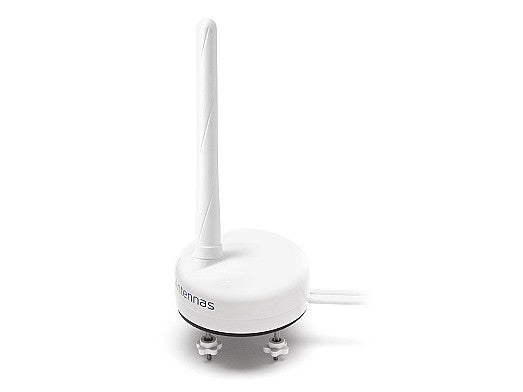

2J9637JBWGF-B12JWa-B10BW GNSS, AIS Marineantenne 2-in-1 Schraubbefestigung/Klebebefestigung/Mastenbefestigung IP67

Name: 2J9637JBWGF-B12JWa-B10BW GNSS, AIS Marineantenne 2-in-1 Schraubbefestigung/Klebebefestigung/Mastenbefestigung IP67
Brand: 2J
SKU: 2J9637JBWGF-B12JWa-B10BW
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Marineantenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und bietet sowohl aktive GNSS- als auch AIS-Konnektivität in einer einzigen, bodenflächenunabhängigen Lösung. Ihre konfigurierbaren Montageoptionen – Schraubbefestigung, Klebemontage oder Mastbefestigung – machen sie vielseitig einsetzbar für eine breite Palette von maritimen und industriellen Anwendungen. Die Antenne verfügt über ein hochverstärktes, vorgefiltertes GNSS-Element und robuste AIS-Unterstützung, die präzise Navigation und Schiffsverfolgung gewährleisten. Ideal für Marine, Logistik, Flottenmanagement und Smart-City-Einsätze, ist sie mit einer IP67-Zertifizierung für raue Bedingungen ausgelegt.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
AIS (162 MHz)

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Standort: Außen
Montage: Schraubbefestigung, Klebemontage, Mastbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 248 × 110 × 74 mm

Konnektivität 1 - AIS/VHF

Standards: AIS
Frequenz: 162 MHz
VSWR: ~1,6:1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Vorfilter
Spannungsbereich (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J9637JBWGF-B12JWa-B10BW","title":"AIS GPS GLONASS Galileo Konfigurierbare Mastbefestigung Marine Antenne","mountingType":"Schraube / Klebstoff / Mastbefestigung","ipRating":"IP67","dimensions_mm":"248 × 110 × 74","elements":[{"elementID":"AIS","type":"Marine (AIS/VHF)","technologies":["AIS"],"frequencies":[{"range_mhz":"162","returnLoss_db":"~-12.0","vswr":"~1.6:1","efficiency_percent":null,"peakGain_dbi":null,"averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~23–24","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~23–24","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"AIS","type":"SMA-Male","cableType":"D302W","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100W","cableLength_mm":3000}]}
