2J  |  Artikelnummer: 2JCP1340101Ga

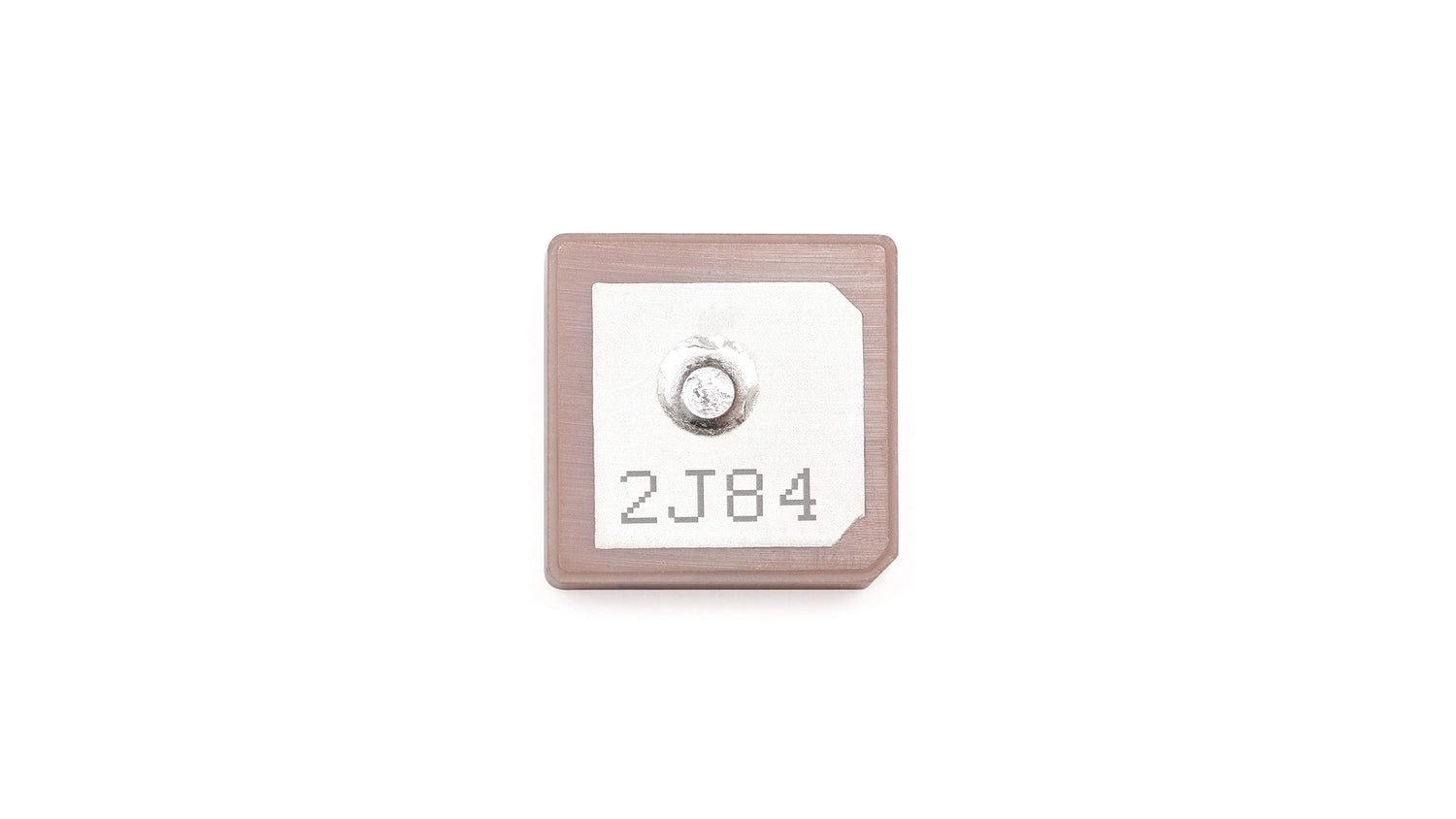

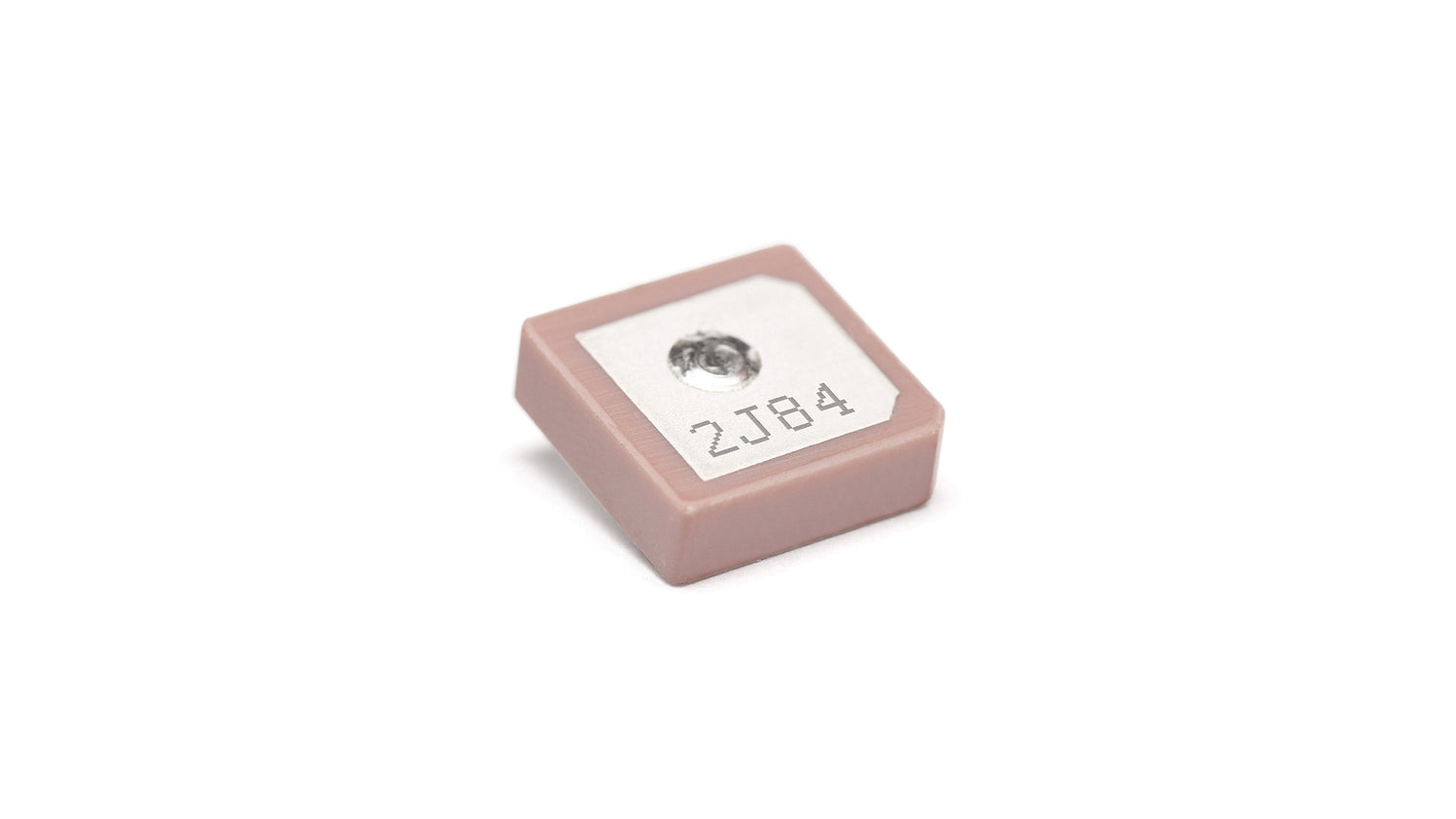

2JCP1340101Ga GNSS Durchsteckmontage Keramikantenne

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, s.r.o.
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0311

Beschreibung

Diese kompakte Keramikantenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt GPS-, GLONASS-, Galileo- und QZSS-Systeme. Ihre kleine Bauform und die Durchsteckmontage machen sie ideal für eingebettete Lösungen mit begrenztem Platzangebot. Die Antenne bietet hohen passiven Gewinn und Effizienz, was sie für anspruchsvolle Umgebungen wie Robotik, Drohnen, Flottenmanagement und Asset-Tracking geeignet macht. Ihr erdungsflächenabhängiges Design gewährleistet optimale Leistung bei der Integration in verschiedene elektronische Geräte.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Befestigung: Durchsteckmontage Keramik
Standort: Intern
Typ: Einzel
Satellitennavigation: GNSS

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,5, ~3,1
Effizienz (%): ~58,5, ~54,6
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2JCP1340101Ga", "title": "GPS/GLONASS/Galileo High Gain Ceramic Passive Antenna", "mountingType": "Thru-Hole Mount", "ipRating": null, "dimensions_mm": "13 x 13 x 4", "elements": [ { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "GLONASS", "QZSS", "Galileo" ], "frequencies": [ { "range_mhz": "1575.42", "returnLoss_db": "~-9.3", "vswr": "~2.0:1", "efficiency_percent": "~58.5", "peakGain_dbi": "~3.5", "averageGain_db": "~-2.3" }, { "range_mhz": "1598-1606", "returnLoss_db": "~-18.7", "vswr": "~1.6:1", "efficiency_percent": "~54.6", "peakGain_dbi": "~3.1", "averageGain_db": "~-2.6" } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null } ], "connectors": [] }
