2J | Artikelnummer: 2JCP1840101Ca

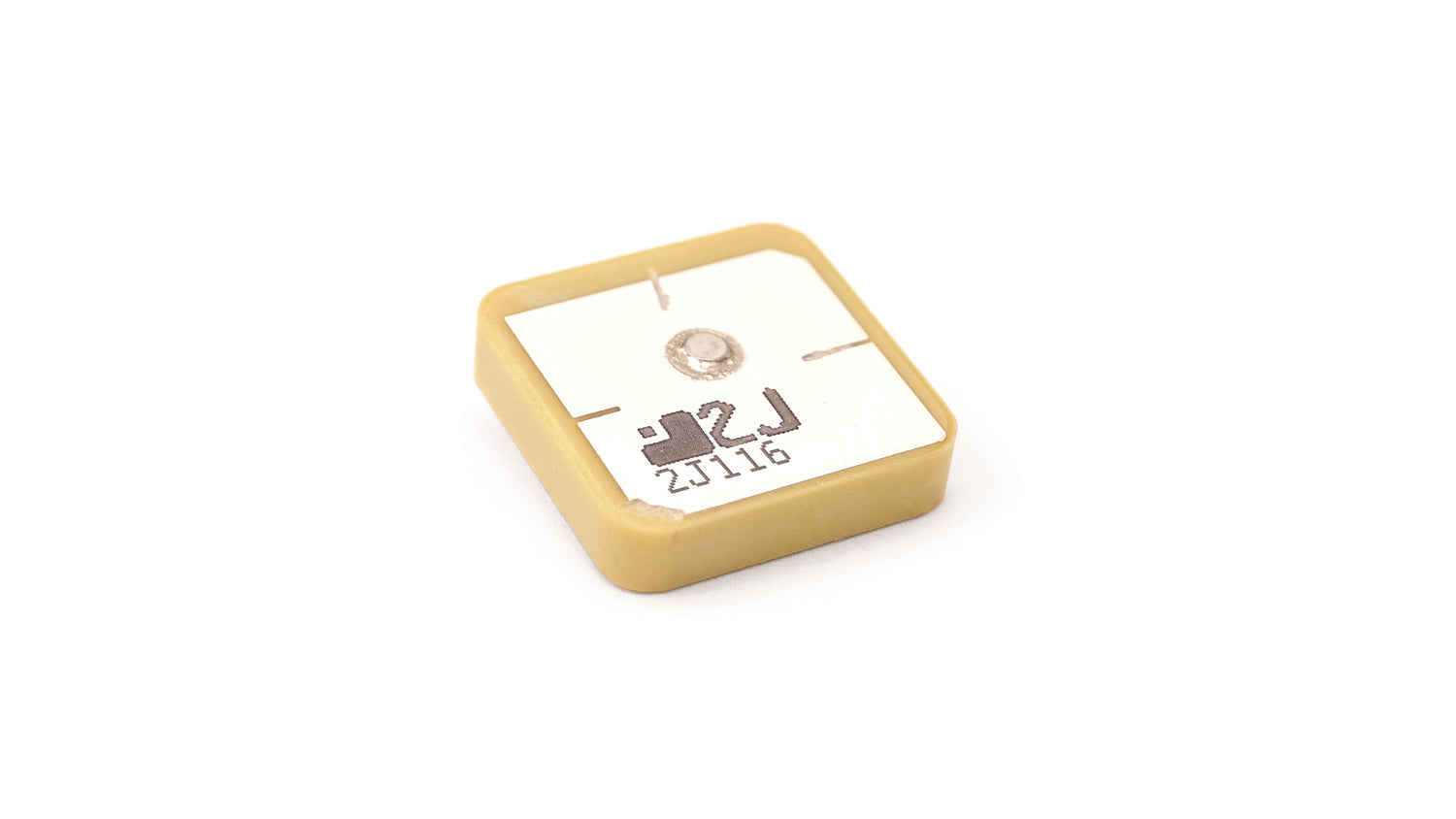

2JCP1840101Ca GNSS Keramik passive Antenne Durchsteckmontage

Name: 2JCP1840101Ca GNSS Keramik passive Antenne Durchsteckmontage
Brand: 2J
SKU: 2JCP1840101Ca
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Keramik-Passivantenne ist für den zuverlässigen Empfang von GNSS-Signalen ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre kompakte Bauform und die Durchsteckmontage machen sie ideal für eingebettete Anwendungen mit begrenztem Platzangebot. Die Antenne ist abhängig von der Massefläche, was eine optimale Leistung bei der Integration in Geräte-Designs gewährleistet. Typische Anwendungsfälle umfassen Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und Asset-Tracking, unter vielen anderen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Durchsteckmontage Keramik
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 18 x 18 x 4 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~5,2, ~5,4, ~5,4
Effizienz (%): ~65,6, ~61,4, ~68,7
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JCP1840101Ca","title":"GPS/GLONASS/BeiDou/Galileo Hochgewinn-Keramik-Passivantenne","mountingType":"Durchsteckmontage","ipRating":null,"dimensions_mm":"18 x 18 x 4","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-6.9","vswr":"~2.7:1","efficiency_percent":"~65.6","peakGain_dbi":"~5.2","averageGain_db":"~-1.8"},{"range_mhz":"1575.42","returnLoss_db":"~-7.2","vswr":"~2.6:1","efficiency_percent":"~61.4","peakGain_dbi":"~5.4","averageGain_db":"~-2.1"},{"range_mhz":"1598–1606","returnLoss_db":"~-17.3","vswr":"~1.4:1","efficiency_percent":"~68.7","peakGain_dbi":"~5.4","averageGain_db":"~-1.6"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
