2J | Artikelnummer: 2JCP1840101Ga

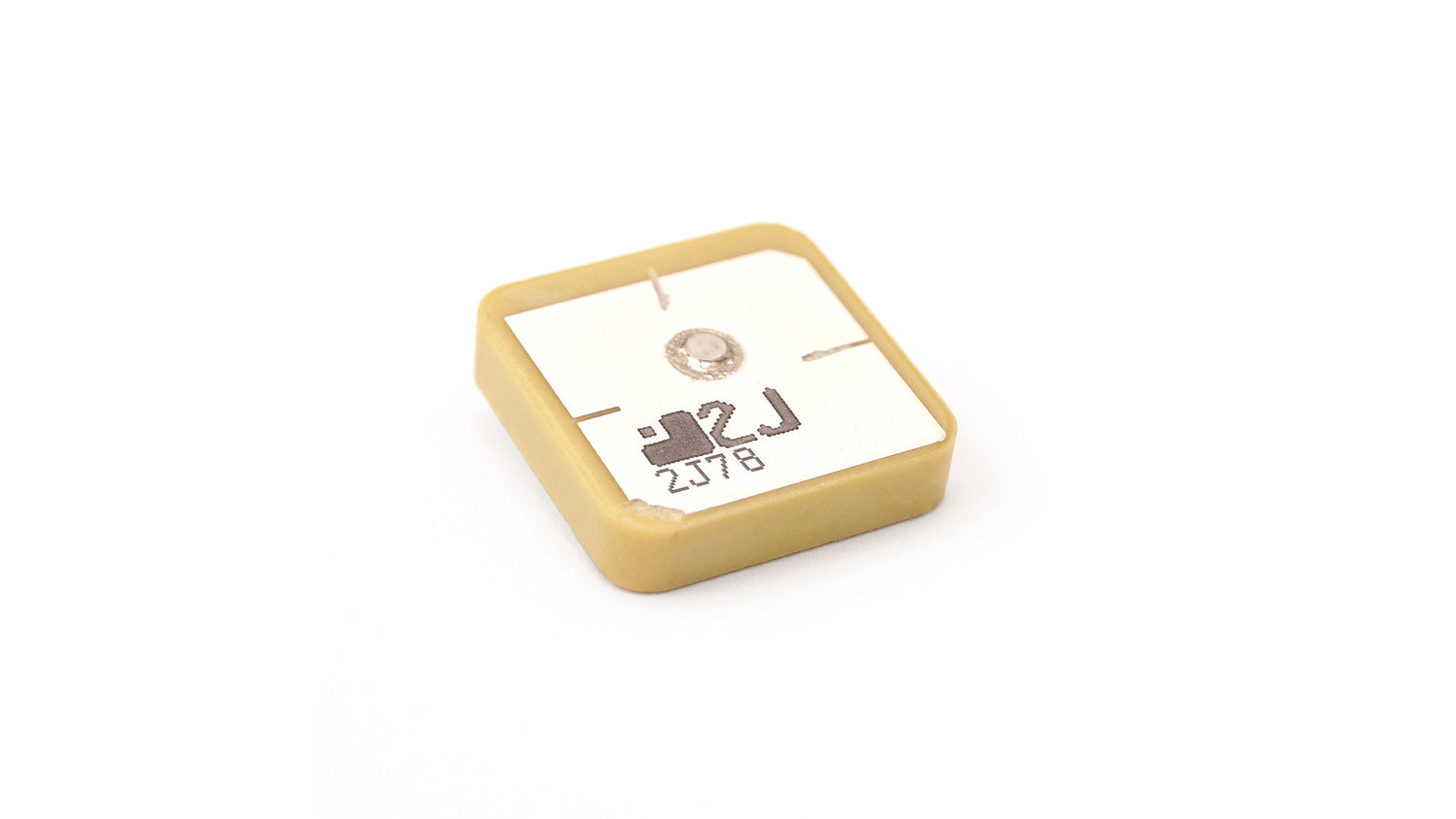

2JCP1840101Ga GNSS Durchsteckmontage Keramikantenne

Name: 2JCP1840101Ga GNSS Durchsteckmontage Keramikantenne
Brand: 2J
SKU: 2JCP1840101Ga
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Keramikantenne ist für den zuverlässigen Empfang von GNSS-Signalen ausgelegt und unterstützt die Systeme GPS, GLONASS, QZSS und Galileo. Ihre kompakte, integrierte Bauform macht sie ideal für die Integration in eine Vielzahl von Geräten, bei denen der Platz begrenzt ist. Die Antenne ist abhängig von der Massefläche und gewährleistet optimale Leistung bei korrekter Installation. Typische Anwendungen umfassen Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und Asset-Tracking.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Keramik
Position: Intern
Montage: Durchsteckmontage Keramik
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 18 x 18 x 4 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,1, ~4,2
Effizienz (%): ~73,9, ~73,7
Strahlungsmuster: Halbkugelförmig

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JCP1840101Ga","title":"GPS/GLONASS/Galileo 1575-1606 MHz Hochgewinn-Keramikantenne","mountingType":"Durchsteckmontage","ipRating":null,"dimensions_mm":"18 x 18 x 4","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-26.0","vswr":"~1.1:1","efficiency_percent":"~73.9","peakGain_dbi":"~4.1","averageGain_db":"~-1.3"},{"range_mhz":"1598-1606","returnLoss_db":"~-18.8","vswr":"~1.3:1","efficiency_percent":"~73.7","peakGain_dbi":"~4.2","averageGain_db":"~-1.3"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
