2J | Artikelnummer: 2JCP2540101a

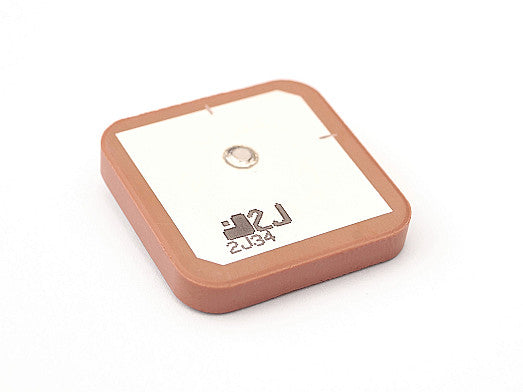

2JCP2540101a GNSS Durchsteckmontage Keramikantenne

Name: 2JCP2540101a GNSS Durchsteckmontage Keramikantenne
Brand: 2J
SKU: 2JCP2540101a
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Keramikantenne ist für den zuverlässigen GNSS-Signalempfang ausgelegt und unterstützt die Standards GPS, QZSS und Galileo bei 1575 MHz. Ihre kompakte, eingebettete Bauform macht sie ideal für die Integration in eine Vielzahl von Anwendungen, darunter Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr. Die Antenne ist abhängig von der Massefläche und für die interne Montage optimiert, was eine stabile Leistung in anspruchsvollen Umgebungen gewährleistet.

Konnektivitäten

GPS/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Position: Intern
Montage: Durchsteckmontage Keramik
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 4 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
Passiver Gewinn (dBi): ~3,9
Effizienz (%): ~69
Strahlungsmuster: Halbkugelförmig
Axialverhältnis (dB): max. 3
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JCP2540101a","title":"GPS/Galileo 1575 MHz Hochgewinn Keramik Passive Antenne","mountingType":"Durchsteckmontage","ipRating":null,"dimensions_mm":"25 x 25 x 4","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-25.0","vswr":"~1.1:1","efficiency_percent":"~69","peakGain_dbi":"~3.9","averageGain_db":"~-1.6"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
