2J  |  Artikelnummer: 2JCP2540101Ca

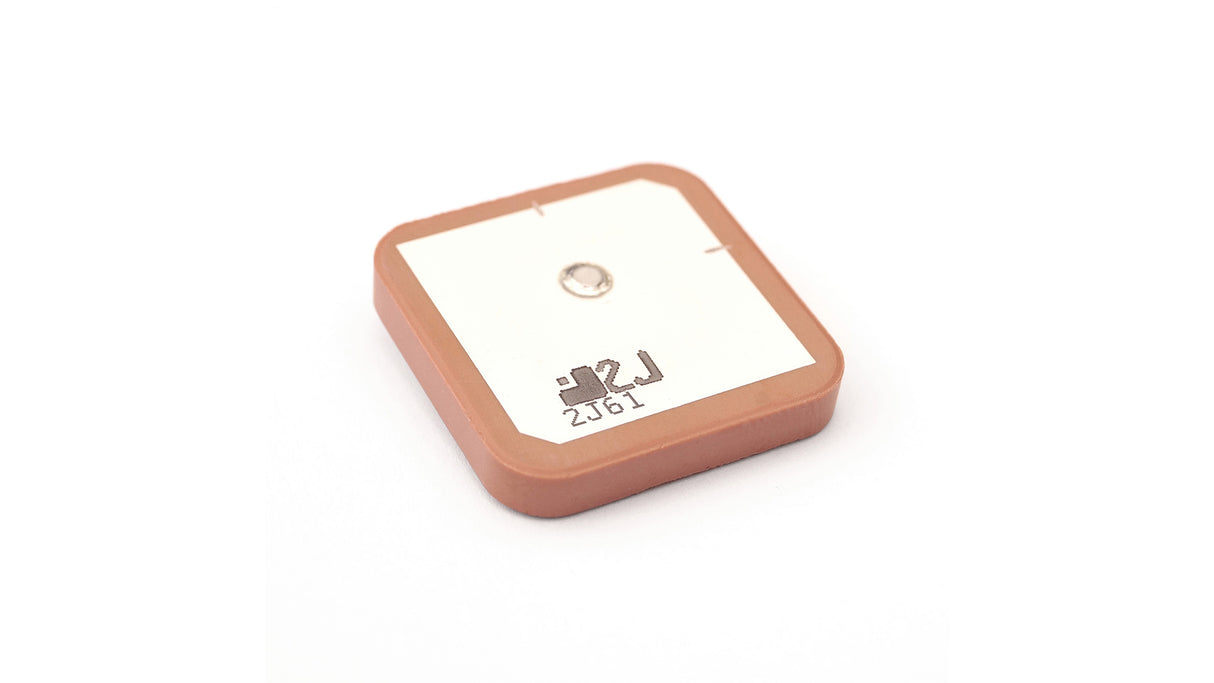

2JCP2540101Ca GNSS Durchsteckmontage Keramikantenne

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Keramik-Passivantenne ist für den zuverlässigen Empfang von GNSS-Signalen ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre kompakte, eingebettete Bauform macht sie ideal für die Integration in eine Vielzahl von Anwendungen wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr. Die Antenne bietet hohe Effizienz und Spitzenverstärkung, was sie für anspruchsvolle Navigations- und Tracking-Umgebungen geeignet macht.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Durchsteckmontage Keramik
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 x 25 x 4 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,2, ~4,5, ~5,0
Effizienz (%): ~72,2, ~79,7, ~81,6
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JCP2540101Ca","title":"GPS/GLONASS/BeiDou/QZSS/Galileo Hochgewinn-Keramik-Passivantenne mit Durchsteckmontage","mountingType":"Durchsteckmontage","ipRating":null,"dimensions_mm":"25 x 25 x 4","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-12.2","vswr":"~1.6:1","efficiency_percent":"~72.2","peakGain_dbi":"~4.2","averageGain_db":"~-1.4"},{"range_mhz":"1575.42","returnLoss_db":"~-9.4","vswr":"~2.0:1","efficiency_percent":"~79.7","peakGain_dbi":"~4.5","averageGain_db":"~-1.0"},{"range_mhz":"1598-1606","returnLoss_db":"~-15.7","vswr":"~1.4:1","efficiency_percent":"~81.6","peakGain_dbi":"~5.0","averageGain_db":"~-0.9"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
