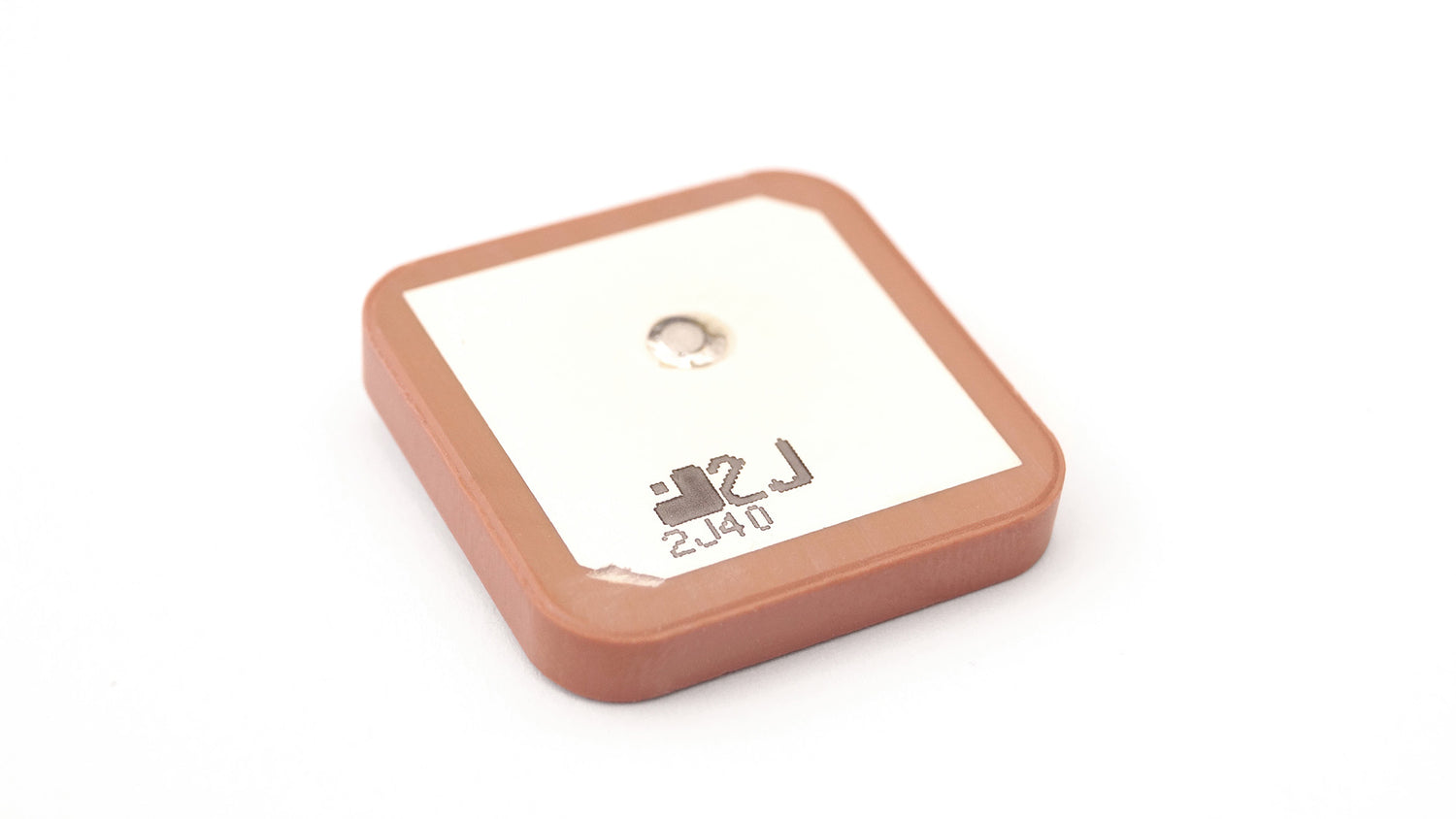

2JCP2540101Ga GNSS Keramik passive Antenne Durchsteckmontage

Name: 2JCP2540101Ga GNSS Keramik passive Antenne Durchsteckmontage
Brand: 2J
SKU: 2JCP2540101Ga
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Keramik-Passivantenne ist für den zuverlässigen Empfang von GNSS-Signalen ausgelegt und unterstützt die Systeme GPS, GLONASS, QZSS und Galileo. Ihre kompakte, eingebettete Bauform macht sie ideal für die Integration in eine Vielzahl von Anwendungen, darunter Unterhaltungselektronik, Robotik, Drohnen, Logistik, Smart Cities, Flottenmanagement und mehr. Die Antenne ist abhängig von der Massefläche und für eine stabile Leistung in anspruchsvollen Umgebungen optimiert.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Durchsteckmontage Keramik
Position: Intern
Typ: Einzel
Satellitennavigation: GNSS
Abmessungen: 25 x 25 x 4 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6, ~3,9
Effizienz (%): ~65, ~68
Strahlungsmuster: Halbkugelförmig

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JCP2540101Ga","title":"GPS/GLONASS/Galileo 1575-1606 MHz Hochgewinn-Keramik-Passivantenne","mountingType":"Durchsteckmontage","ipRating":null,"dimensions_mm":"25 x 25 x 4","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-21.8","vswr":"~1.1:1","efficiency_percent":"~65","peakGain_dbi":"~3.6","averageGain_db":"~-1.8"},{"range_mhz":"1598-1606","returnLoss_db":"~-15.7","vswr":"~1.4:1","efficiency_percent":"~68","peakGain_dbi":"~3.9","averageGain_db":"~-1.6"}],"polarization":"Linear","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
