Beschreibung

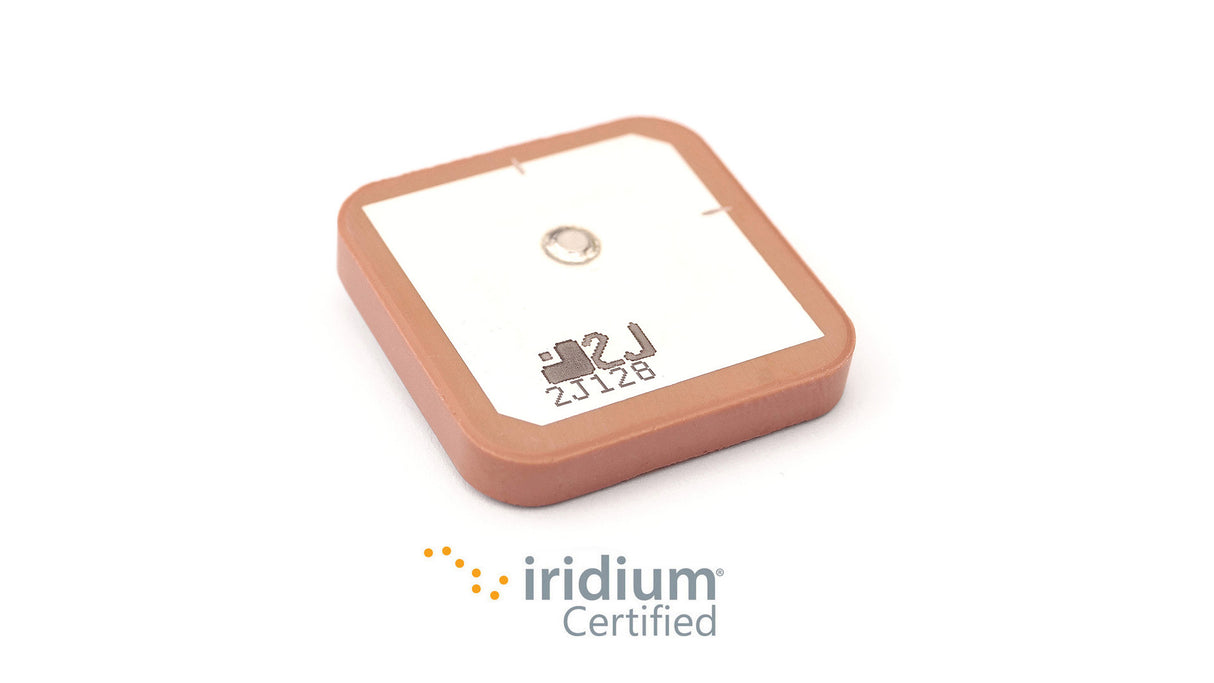

Diese Hochgewinn-Dualband-Patchantenne ist für zuverlässige Leistung mit GNSS (GPS, QZSS, Galileo) und Iridium-Satellitennetzwerken ausgelegt und arbeitet im Bereich von 1575 bis 1627 MHz. Ihre Einzel-Feed-Technologie ermöglicht sowohl Geolokalisierung als auch Satellitenkommunikation über eine kompakte Antenne, wodurch die Gerätekonplexität reduziert und Platz gespart wird. Die hohe Effizienz und der Spitzenverstärkungswert der Antenne gewährleisten eine starke, unterbrechungsfreie Signalqualität, was sie ideal für kommerzielle und Verbraucheranwendungen macht, die präzise Navigation und globale Satelliten-Konnektivität erfordern.
- Unterstützt GPS-, QZSS-, Galileo- und Iridium-Standards
- Hohe Effizienz und Spitzenverstärkung für robustes Signal
- Kompaktes, flaches Design (25 x 25 x 4 mm)
- Abhängig von der Massefläche für optimale Leistung
- Geeignet für Handgeräte, Notfalleinsätze, Luftnavigation, IoT, Tracking und mehr
Konnektivitäten
GPS/QZSS/Galileo/L1-IRIDIUM
Installation / Umwelt
Diese flache Antenne wird aus hochwertigem Keramikmaterial gefertigt, das der Antenne Widerstandsfähigkeit gegen Umwelteinflüsse verleiht und eine Haltbarkeit bei Betriebstemperaturen von -40 °C bis +85 °C bietet. Zusätzlich zur Durchsteckmontage wird die masseflächenabhängige Patchantenne mit einem Klebstoff geliefert, der die Fixierung auf der Leiterplatte vor der endgültigen Installation und für optimale Leistung unterstützt. Ein kleines Format von 25 x 25 x 4 mm ermöglicht die Installation dieser Antenne auch in den engsten Räumen. Für eine schnellere Antennenentwicklung bieten wir ein Entwicklungskit (IRIDIUM 2JK0134a-C104N) für die Prototypenerstellung innovativer Antennenlösungen an. Bitte kontaktieren Sie unser Expertenteam für weitere Informationen.
Die Umwelt ist uns wichtig, und alle unsere Produkte werden ohne gefährliche Stoffe hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Einzel-Feed, Keramik-Patch
Standort: Intern
Montage: Durchsteckmontage, Klebstoff
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 × 25 × 4 mm
Konnektivität 1 - GNSS, Iridium
Standards: GPS/QZSS/Galileo-IRIDIUM
Frequenz: 1575,42, 1616-1627 MHz
Passiver Gewinn (dBi): ~5,1 (GNSS), ~5,7 (Iridium)
Effizienz (%): ~93,8 (GNSS), ~92,9 (Iridium)
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
