Beschreibung

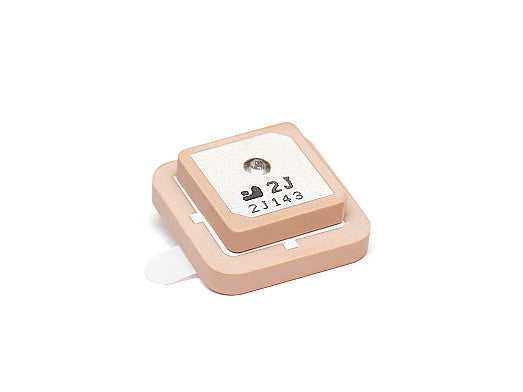

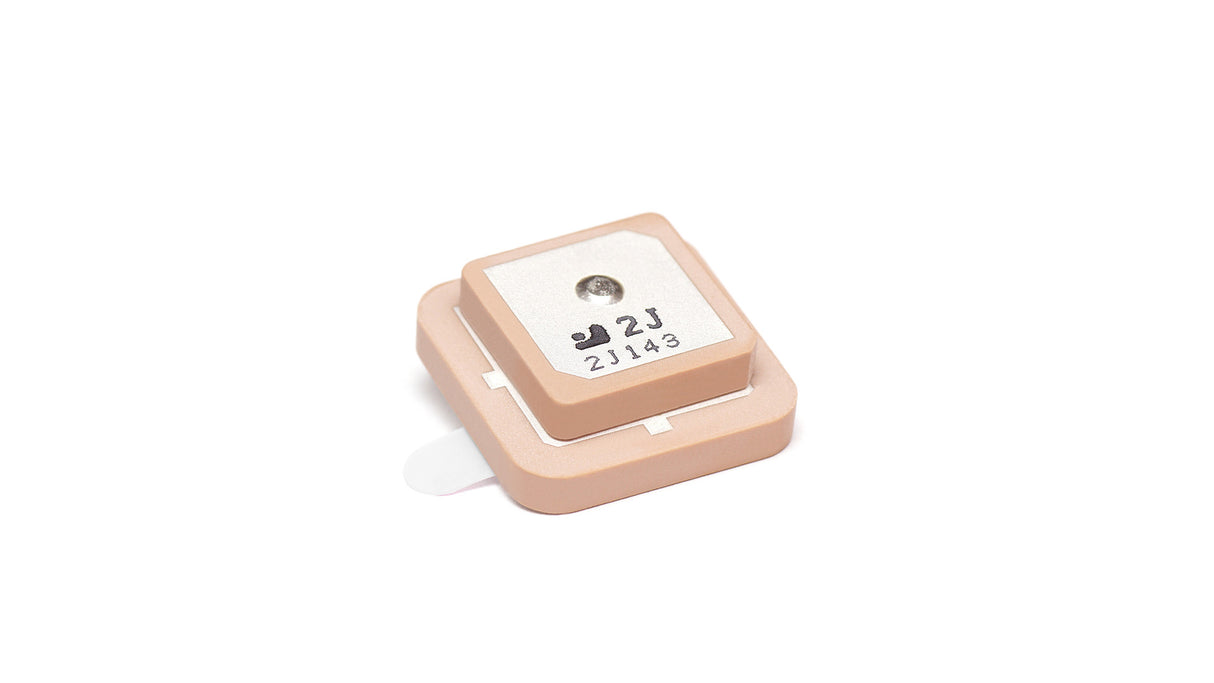

Diese hochpräzise, hochverstärkende gestapelte Patch-Antenne ist für anspruchsvolle GNSS-Anwendungen konzipiert und unterstützt die Standards GPS, GLONASS, QZSS und Galileo. Ihr fortschrittliches Design ermöglicht Zentimeter-genaue Positionierung mit Precise Point Positioning (PPP) und Real-Time Kinematic (RTK) Satellitennavigation, was sie ideal für Land- und hydrographische Vermessungsinstrumente, UAV-Navigation, autonome Fahrzeuge und die zivile Luftfahrt macht. Das kompakte Format von 25 x 25 x 8 mm erlaubt eine einfache interne Integration über Klebemontage oder Thru-Hole-Montage. Hergestellt aus langlebiger Keramik, arbeitet sie zuverlässig bei extremen Temperaturen von -40 °C bis +85 °C. Diese passive Einzel-Feed-Antenne wird für Anwendungen empfohlen, die hohe Genauigkeit auch unter schwierigen Bedingungen erfordern.
Konnektivitäten
GPS/GLO/QZSS/Galileo/RTK/L1L2
Installation / Umweltbedingungen
Das gestapelte Patch-Design hat ein kleines Format von 25 x 25 x 8 mm, das eine einfache sofortige interne Integration über Thru-Hole-Montage und zusätzlich hochwertigen 5000NS doppelseitigen Kleber ermöglicht. Beide Patches sind aus langlebigem Keramikmaterial gefertigt und bieten Beständigkeit bei Temperaturen von -40 °C bis +85 °C. Dies ist eine passive Einzel-Feed-Antenne. Für Anwendungen, bei denen das Kabel länger als 30 Meter verläuft, empfehlen wir den Einsatz von Inline-Verstärkern, um Übertragungsverluste auszugleichen. Unsere hochqualifizierten Experten stehen unseren Kunden zur Verfügung, um bei der Abstimmung und Integration für optimale Antennenleistung zu unterstützen. 2J Antennas engagiert sich für den Schutz unserer Umwelt und fertigt alle Produkte ohne gefährliche Stoffe, wodurch wir vollständig REACH- und RoHS-konform sind.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Gestapelte Patch
Standort: Intern
Montage: Thru-Hole-Montage, Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 25 × 25 × 8 mm
Konnektivität 1 - GNSS (GPS/GLONASS/QZSS/Galileo/RTK/L1L2)
Technologien: GPS/Glonass/QZSS/Galileo/RTK/L1L2
Bänder: L2, L1
Frequenz: 1227,6, 1575,42, 1602 MHz
Bandbreite (MHz): 1227, 1575, 1598-1606
Standards: GPS(L2C), QZSS(L2C), GPS(L1C/A), QZSS(L1C/A), Galileo(E1B/C), GLONASS(L1OF/C)
Rückflussdämpfung (dB): ~-24,75, ~-15,66, ~-13,31
VSWR: ~1,1:1, ~1,4:1, ~1,7:1
Effizienz (%): ~66,1, ~77, ~77
Passiver Spitzenverstärkungsgewinn (dBi): ~2,8, ~4,3, ~4,3
Durchschnittlicher Gewinn (dB): ~-1,8, ~-1,1, ~-1,1
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
