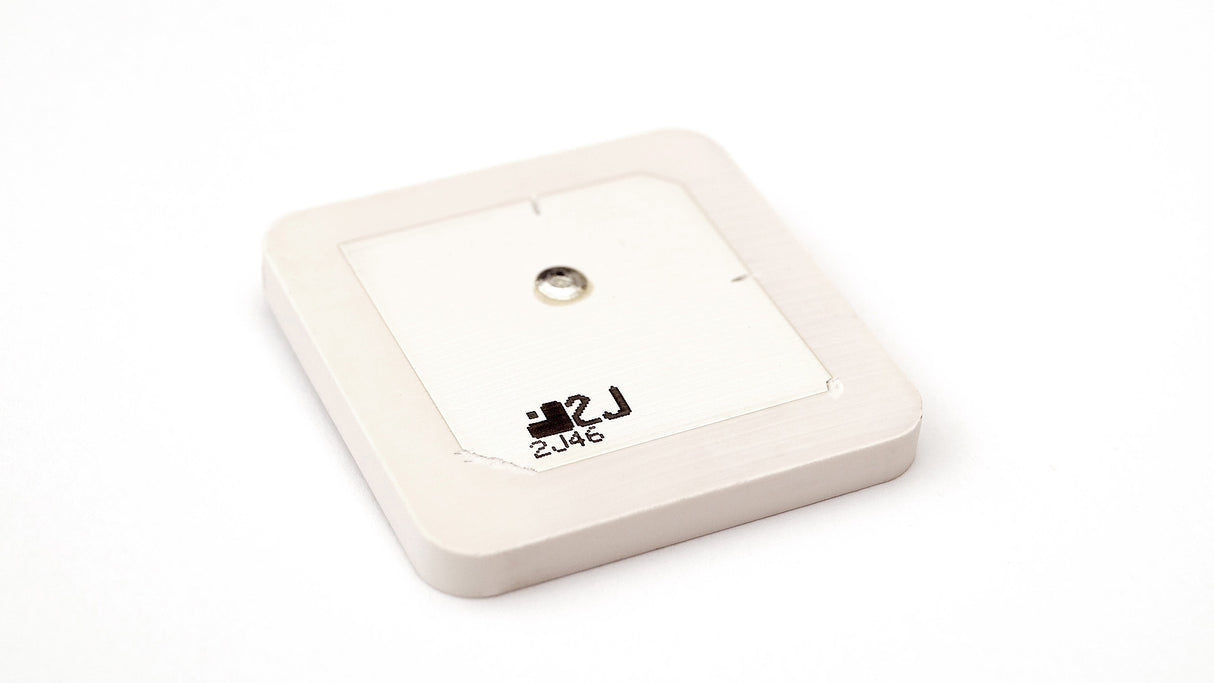

2JCP3640101Ca GNSS Durchsteckmontage Keramikantenne

Name: 2JCP3640101Ca GNSS Durchsteckmontage Keramikantenne
Brand: 2J
SKU: 2JCP3640101Ca
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochgewinn-Einbettungskeramikantenne ist für den zuverlässigen Empfang von GNSS-Signalen ausgelegt und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre kompakte Bauform und die Abhängigkeit von der Massefläche machen sie ideal für die Integration in eine Vielzahl von Geräten, bei denen der Platz begrenzt ist. Die Antenne eignet sich hervorragend für Anwendungen wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr und bietet präzise Standortverfolgung und Navigationsfunktionen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Durchsteckmontage Keramik
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 36 x 36 x 4 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~4,0, ~3,8, ~4,1
Effizienz (%): ~73, ~69, ~71
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JCP3640101Ca","title":"GPS/GLONASS/BeiDou/Galileo 1561-1606 MHz Hochgewinn Keramikantenne mit Durchsteckmontage","mountingType":"Durchsteckmontage","ipRating":null,"dimensions_mm":"36 x 36 x 4","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-13.0","vswr":"~1.6:1","efficiency_percent":"~73","peakGain_dbi":"~4.0","averageGain_db":"~-1.3"},{"range_mhz":"1575.42","returnLoss_db":"~-15.0","vswr":"~1.4:1","efficiency_percent":"~69","peakGain_dbi":"~3.8","averageGain_db":"~-1.6"},{"range_mhz":"1598-1606","returnLoss_db":"~-19.1","vswr":"~1.3:1","efficiency_percent":"~71","peakGain_dbi":"~4.1","averageGain_db":"~-1.4"}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
