Beschreibung

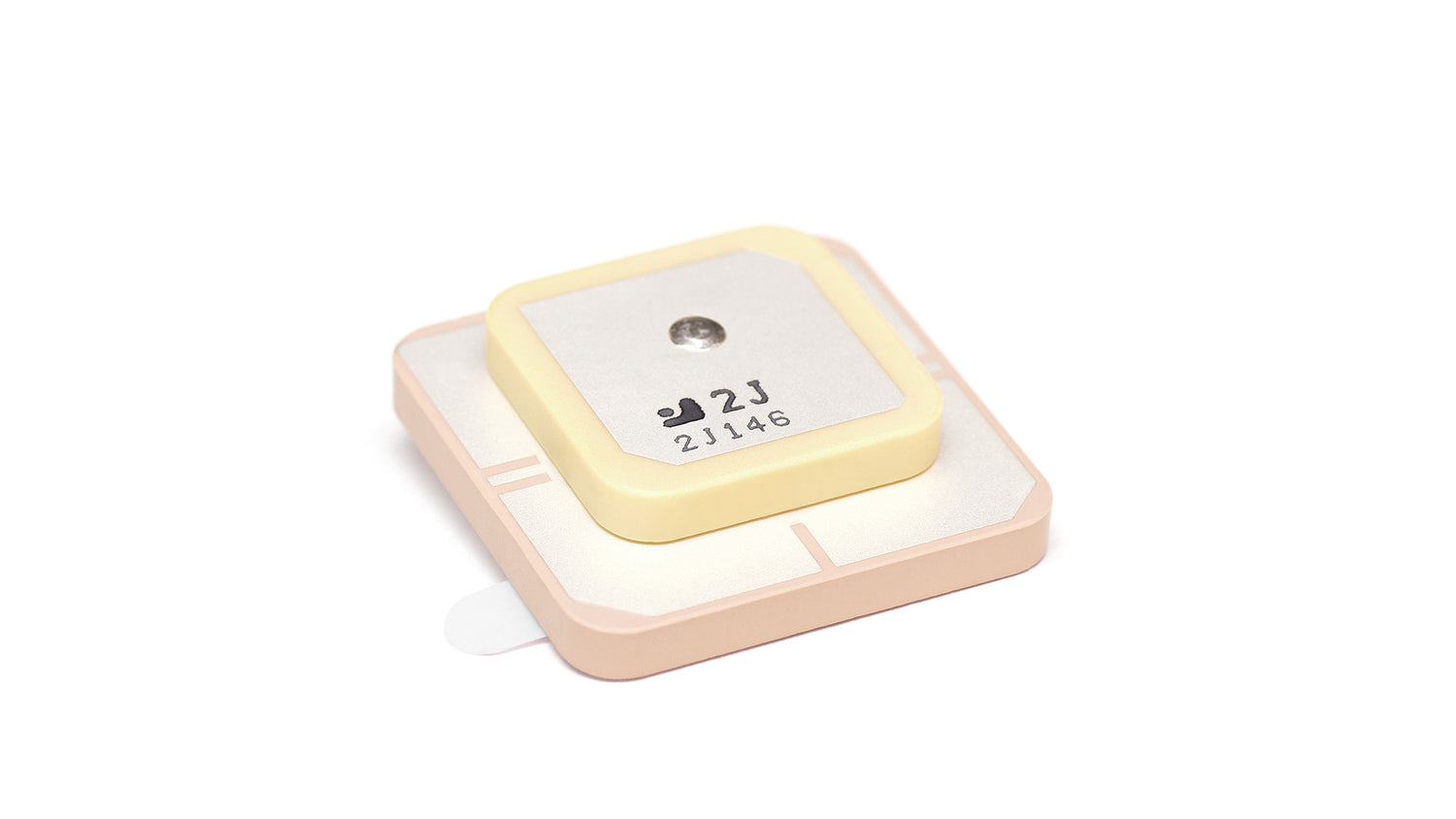

Diese hochpräzise Keramikantenne ist für fortschrittliche GNSS-Anwendungen konzipiert und unterstützt GPS, GLONASS, BeiDou, Galileo, IRNSS, QZSS und SBAS in den L1- und L5-Bändern. Ihr gestapeltes Patch-Design bietet überlegene Genauigkeit, größere Bandbreite und robuste Signalperformance, was sie ideal für anspruchsvolle Navigations- und Positionierungsaufgaben macht. Die Antenne verfügt über ein hemisphärisches Strahlungsmuster mit RHCP-Polarisation und ist für eine einfache interne Integration in kompakte Geräte optimiert.
- Überlegene Präzision und Bandbreite mit L1/L5-Multiband-Unterstützung
- Ideal für Flugsicherheit, autonome Fahrzeuge, Landwirtschaft und Navigation
- Integrierte, bodenflächenabhängige und langlebige Keramikkonstruktion
- Passives Design mit hoher Effizienz und Spitzenverstärkung bis zu 4,6 dBi
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L5
Installation / Umwelt
Das gestapelte Patch-Design und die kleine Bauform ermöglichen eine einfache sofortige interne Integration über Thru-Hole-Montage und zusätzliche hochwertige 5000NS doppelseitige Klebemontage. Beide Patches sind aus hochwertigem Keramikmaterial gefertigt, das eine Haltbarkeit bei Temperaturen von -40 °C bis +85 °C bietet. Dies ist eine passive Antenne, und bei Kabelstrecken von mehr als 30 Metern empfehlen wir den Einsatz von Inline-Verstärkern, um Übertragungsverluste auszugleichen. Unsere hochqualifizierten Experten stehen unseren Kunden zur Unterstützung bei Abstimmung und Integration für optimale Antennenleistung zur Verfügung. 2J Antennas unterstützt die Gesundheit unserer Umwelt und fertigt alle unsere Produkte ohne gefährliche Materialien, wodurch wir vollständig REACH- und RoHS-konform sind.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Gestapeltes Patch, Einzelzuführung
Standort: Intern
Montage: Thru-Hole-Montage, Klebemontage
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 36 × 36 × 8 mm
Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/L1L5)
Technologien: GPS/Glonass/Beidou/QZSS/Galileo/IRNSS/SBAS/L1L5
Bandbreite (MHz): 1176, 1561-1606
Bänder: L5, L1
Frequenz: 1176,45, 1561,098, 1575,42, 1602,00
Standards: GPS(L5), BeiDou(B2a), QZSS(L5), Galileo(E5a), IRNSS(L5), GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-26,2, ~-12,6
VSWR: ~1,1:1, ~1,6:1
Effizienz (%): ~63,6, ~77,6
Passiver Spitzenverstärkung (dBi): ~3,1, ~4,6
Durchschnittliche Verstärkung (dB): ~-2,0, ~-1,2
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Polarisation: RHCP
