2J | Artikelnummer: 2JE06a

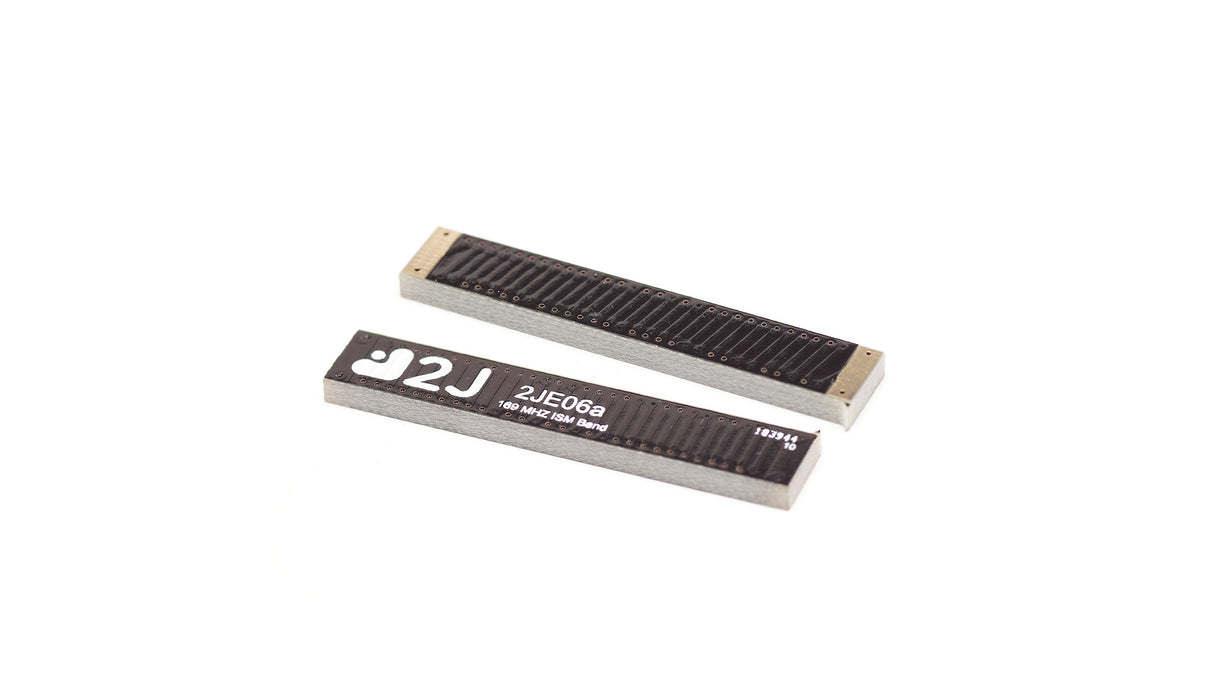

2JE06a ISM, ERMES Oberflächenmontage Glasfaserantenne

Name: 2JE06a ISM, ERMES Oberflächenmontage Glasfaserantenne
Brand: 2J
SKU: 2JE06a
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Oberflächenantenne ist für zuverlässige drahtlose Langstreckenkommunikation in den 169 MHz ISM- und ERMES-Bändern konzipiert. Ihre flache Fiberglas-Konstruktion sorgt für Langlebigkeit und eine einfache Integration in platzbeschränkte Designs. Die Antenne ist abhängig von der Massefläche und für Anwendungen wie intelligente Zähler, industrielle Fernsteuerungen und andere ISM-Band-Geräte optimiert. Ihr omnidirektionales Strahlungsmuster und die Kompatibilität mit Reflow-Prozessen machen sie ideal für automatisierte Fertigungsumgebungen.

Konnektivitäten

169MHz/ERMES/VHF

Technische Spezifikationen

Betriebstemperatur: -40°C bis +105°C
Montage: Oberflächenmontage Fiberglas
Position: Intern
Typ: Einzel
Abmessungen: 40 x 7 x 2,4 mm

Konnektivität 1 - 169 MHz ISM (ERMES)

Standards: ERMES, ISM, VHF
Frequenz: 169,4-169,9 MHz
VSWR: ~1,2:1
Spitzengewinn (dBi): ~-6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JE06a","title":"Kompakte Fiberglas 169 MHz ISM-ERMES Oberflächenmontageantenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"40 x 7 x 2.4","elements":[{"elementID":"ISM 169 MHz","type":"ISM","technologies":["ERMES","ISM","VHF"],"frequencies":[{"range_mhz":"169.4-169.9","returnLoss_db":"~-20.0","vswr":"~1.2:1","efficiency_percent":null,"peakGain_dbi":"~-6.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[]}

Anfrage senden

Lassen Sie uns Ihre spezifischen Anforderungen wissen oder prüfen Sie die Verfügbarkeit dieses Produkts. Wir werden uns in Kürze bei Ihnen melden.
