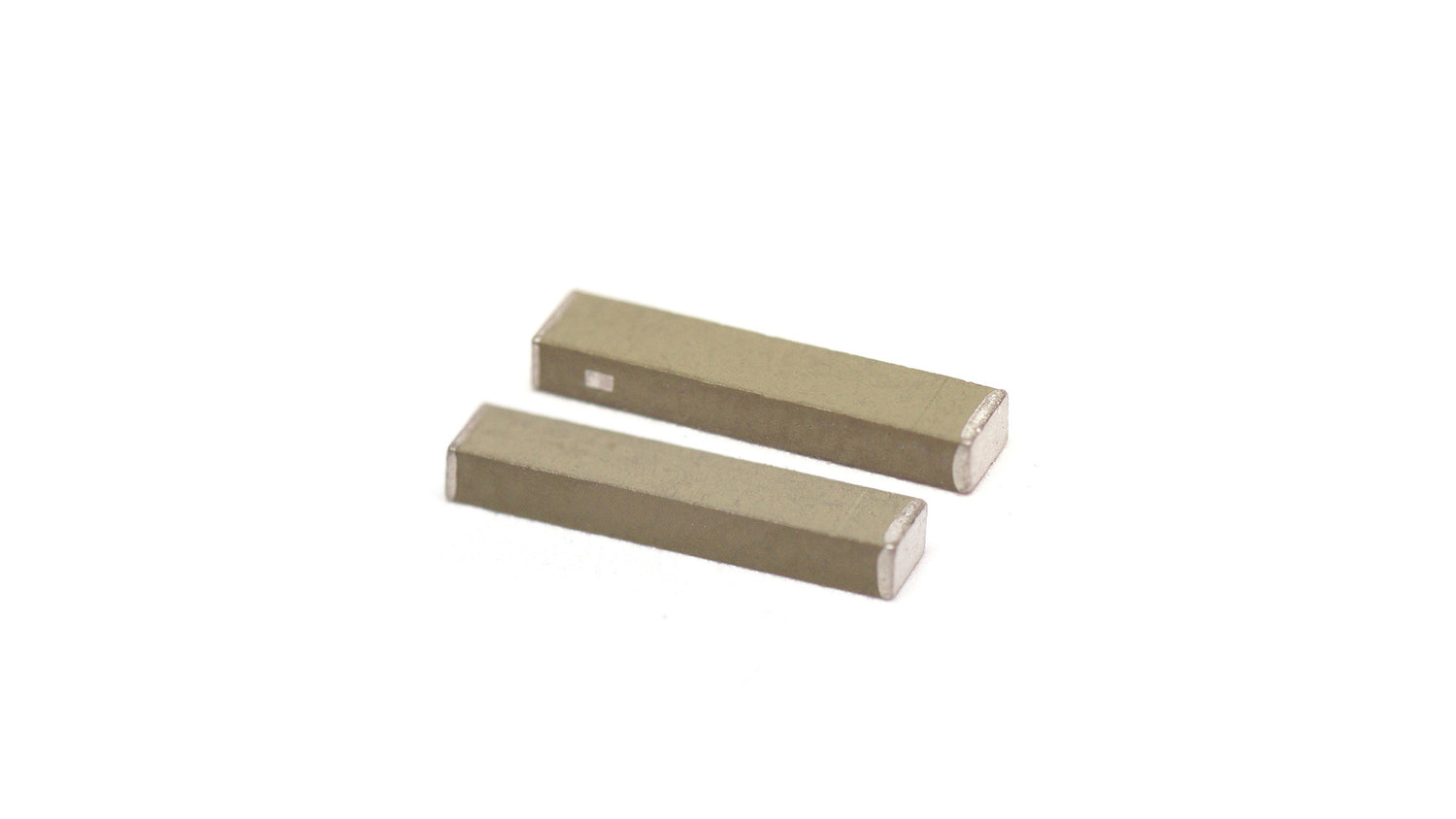

2JE08a GNSS Keramik Oberflächenmontage Antenne

Name: 2JE08a GNSS Keramik Oberflächenmontage Antenne
Brand: 2J
SKU: 2JE08a
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Keramikantenne ist für fortschrittliche globale Navigation konzipiert und unterstützt die Standards GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr halbkugelförmiges Strahlungsmuster sorgt für optimale Abdeckung und zuverlässige Signalaufnahme, selbst in herausfordernden Umgebungen wie dicht besiedelten Stadtgebieten. Das Surface-Mount-Design ermöglicht eine einfache Integration in platzbeschränkte Geräte, was sie ideal für Anwendungen im militärischen, zivilen, industriellen Maschinenbau, auf Schiffen, in der Luftnavigation und im Transportsektor macht.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Installation / Umwelt

Hergestellt aus Keramikmaterial, kann die 2JE08a extremen Umgebungen mit Temperaturen zwischen -40 °C und +80 °C standhalten. Mit kompakten Abmessungen von 8 x 1,7 x 1 mm ist diese SMT-Antenne einfach zu integrieren, wenn der Platz begrenzt ist, ohne die Effizienz zu beeinträchtigen. Die 2JE08e ist RoHS-konform und wird auf Band und Rolle für eine effiziente automatisierte Fertigung geliefert.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Standort: Intern
Montage: Surface-Mount-Keramik
Satelitennavigation: GNSS
Typ: Einzel
Abmessungen: 8 × 1,7 × 1 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Spitzengewinn (dBi): ~3,1, ~3,1, ~3,0
Effizienz (%): ~54,4, ~55,5, ~53,1
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Polarisation: Linear

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JE08a","title":"GPS/GLONASS/BeiDou/QZSS/Galileo Keramikantenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"8 x 1.7 x 1","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-12.2","vswr":"~1.7:1","efficiency_percent":"~54.4","peakGain_dbi":"~3.1","averageGain_db":"~-2.6"},{"range_mhz":"1575.42","returnLoss_db":"~-17.1","vswr":"~1.3:1","efficiency_percent":"~55.5","peakGain_dbi":"~3.1","averageGain_db":"~-2.6"},{"range_mhz":"1598-1606","returnLoss_db":"~-12.2","vswr":"~1.7:1","efficiency_percent":"~53.1","peakGain_dbi":"~3.0","averageGain_db":"~-2.8"}],"polarization":"Linear","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
