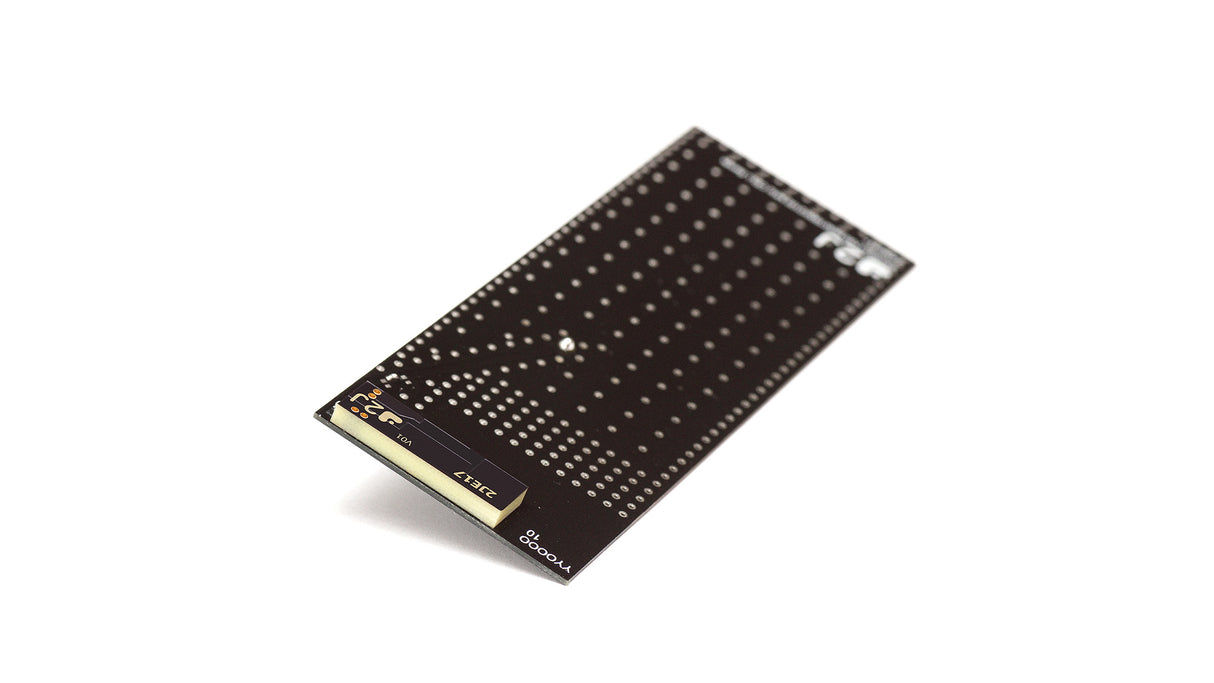

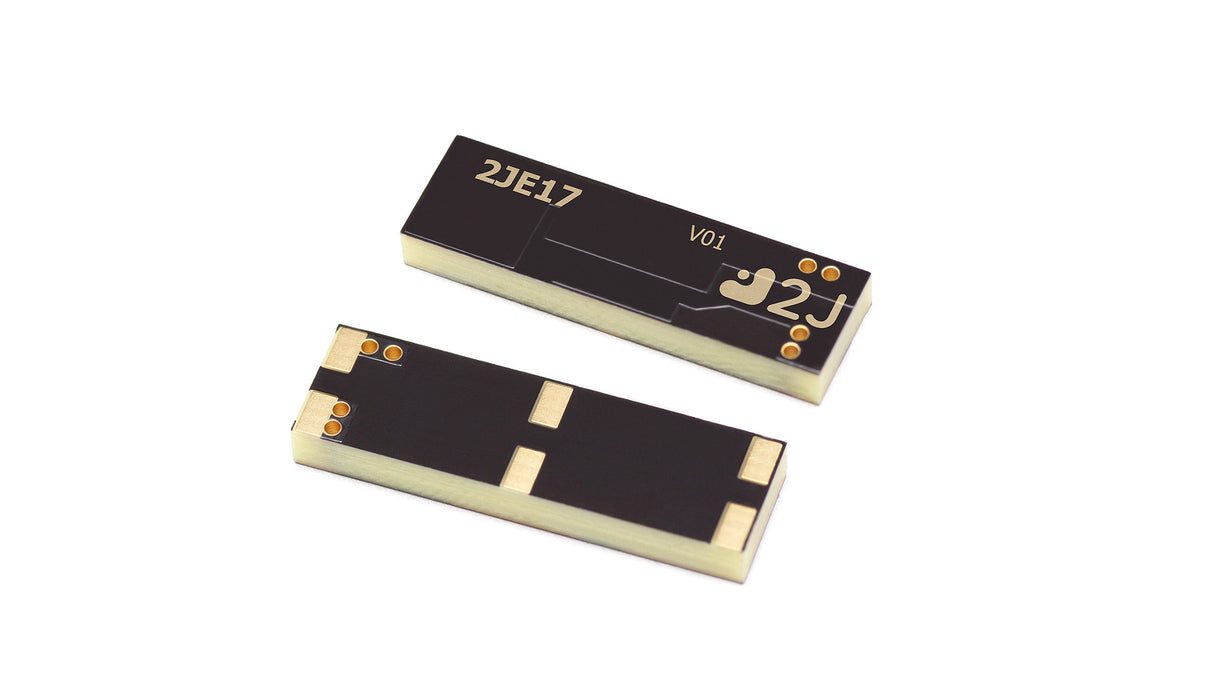

2JE17 3G, 2G zellulare Oberflächenmontage Glasfaser eingebettete Antenne

Name: 2JE17 3G, 2G zellulare Oberflächenmontage Glasfaser eingebettete Antenne
Brand: 2J
SKU: 2JE17
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Embedded-Antenne ist für eine zuverlässige 3G- und 2G-Mobilfunk-Konnektivität konzipiert. Ihre kompakte Konstruktion aus Fiberglas macht sie ideal für die Integration in platzbeschränkte Geräte und bietet robuste Leistung sowie einfache Installation. Die Antenne ist abhängig von der Massefläche und eignet sich gut für Anwendungen wie Unterhaltungselektronik, Robotik, Embedded-Lösungen, mobile und Mobilfunknetze, Maschinensteuerung, Wearables, Asset-Tracking, zivile und automotive Einsätze, Telekommunikation, Breitbandkommunikation, drahtlose Sicherheit, Energiemonitoring, Luftqualitätsüberwachung sowie Telemetrie/Telematik.

Konnektivitäten

3G/2G/CELL

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +105 °C
Montage: Oberflächenmontage Fiberglas
Position: Intern
Typ: Einzel
Abmessungen: 26 x 7,6 x 3 mm

Konnektivität 1 - Mobilfunk

Standards: 2G und 3G
Frequenz: 791-960, 1710-2170 MHz
VSWR: ~2,0:1, ~1,8:1
Effizienz (%): ~67,5, ~70,8
Spitzenverstärkung (dBi): ~2,2, ~2,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JE17","title":"Hochleistungs-Faserverbund-Antenne für Mobilfunk","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"26 x 7.6 x 3","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["3G","2G"],"frequencies":[{"range_mhz":"791-960","returnLoss_db":"~-11.65","vswr":"~2.0:1","efficiency_percent":"~67.5","peakGain_dbi":"~2.2","averageGain_db":"~-1.7"},{"range_mhz":"1710-2170","returnLoss_db":"~-13.3","vswr":"~1.8:1","efficiency_percent":"~70.8","peakGain_dbi":"~2.2","averageGain_db":"~-1.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[]}
