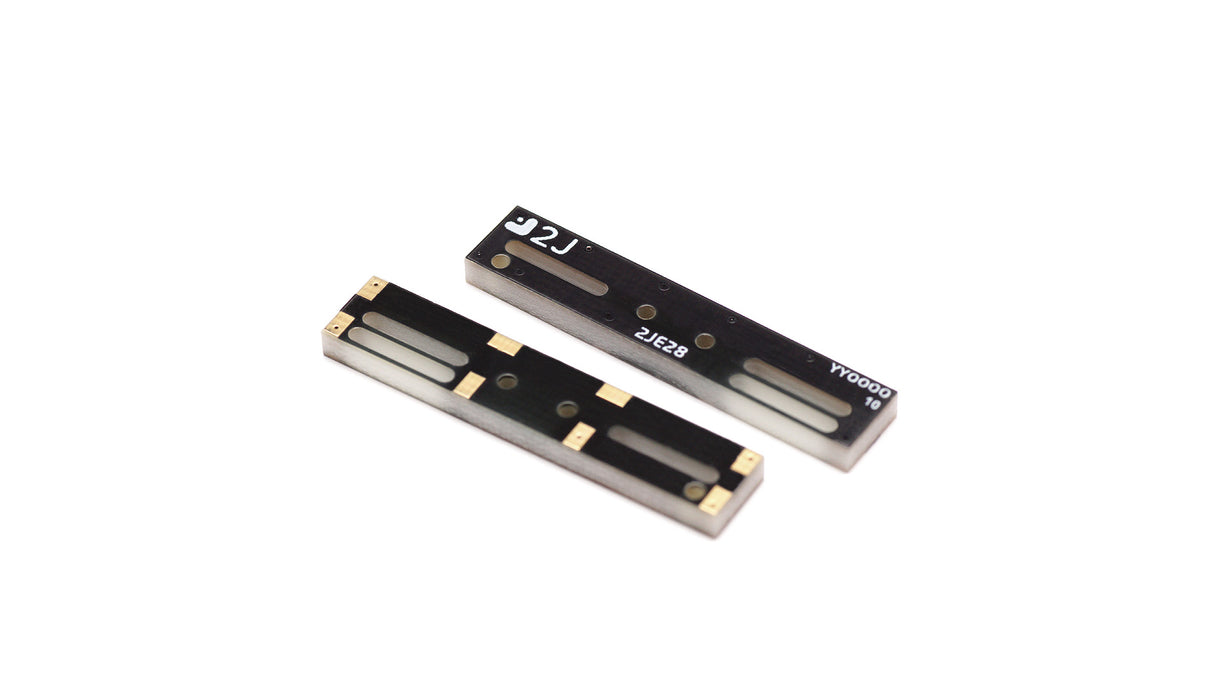

2JE28 4G/LTE interne oberflächenmontierte Glasfaserantenne

Name: 2JE28 4G/LTE interne oberflächenmontierte Glasfaserantenne
Brand: 2J
SKU: 2JE28_3
Price: 1.67 EUR
Availability: InStock

€1,67

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Glasfaserantenne ist für Hochleistungs-4G/LTE-, 3G- und 2G-Konnektivität in eingebetteten Anwendungen konzipiert. Ihr SMT-Brick-Formfaktor und das erdungsflächenabhängige Design machen sie ideal für die Integration in eine Vielzahl von Geräten, bei denen der Platz begrenzt ist. Die Antenne bietet eine Breitbandabdeckung von 698 bis 2700 MHz und unterstützt mehrere Mobilfunkbänder für eine zuverlässige und effiziente drahtlose Kommunikation. Ihre robuste Konstruktion gewährleistet Langlebigkeit und konstante Leistung in anspruchsvollen Umgebungen, wodurch sie sich für Unterhaltungselektronik, Robotik, IoT-Geräte und mehr eignet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +105 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Position: Intern
Montage: Oberflächenmontage Glasfaser
Typ: Einzel
Abmessungen: 40 × 8 × 3 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,6:1, ~1,8:1, ~1,5:1
Effizienz (%): ~58, ~70, ~65
Spitzenverstärkung (dBi): ~2,5, ~3,1, ~3,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JE28","title":"4G LTE/3G/2G Hochleistungs-Kompaktgröße Glasfaserantenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"40 × 8 × 3","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-7.6","vswr":"~2.6:1","efficiency_percent":"~58","peakGain_dbi":"~2.5","averageGain_db":"~-2.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.2","vswr":"~1.8:1","efficiency_percent":"~70","peakGain_dbi":"~3.1","averageGain_db":"~-1.7"},{"range_mhz":"2500-2700","returnLoss_db":"~-14.9","vswr":"~1.5:1","efficiency_percent":"~65","peakGain_dbi":"~3.5","averageGain_db":"~-2.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[]}
