2J | Artikelnummer: 2JE49a

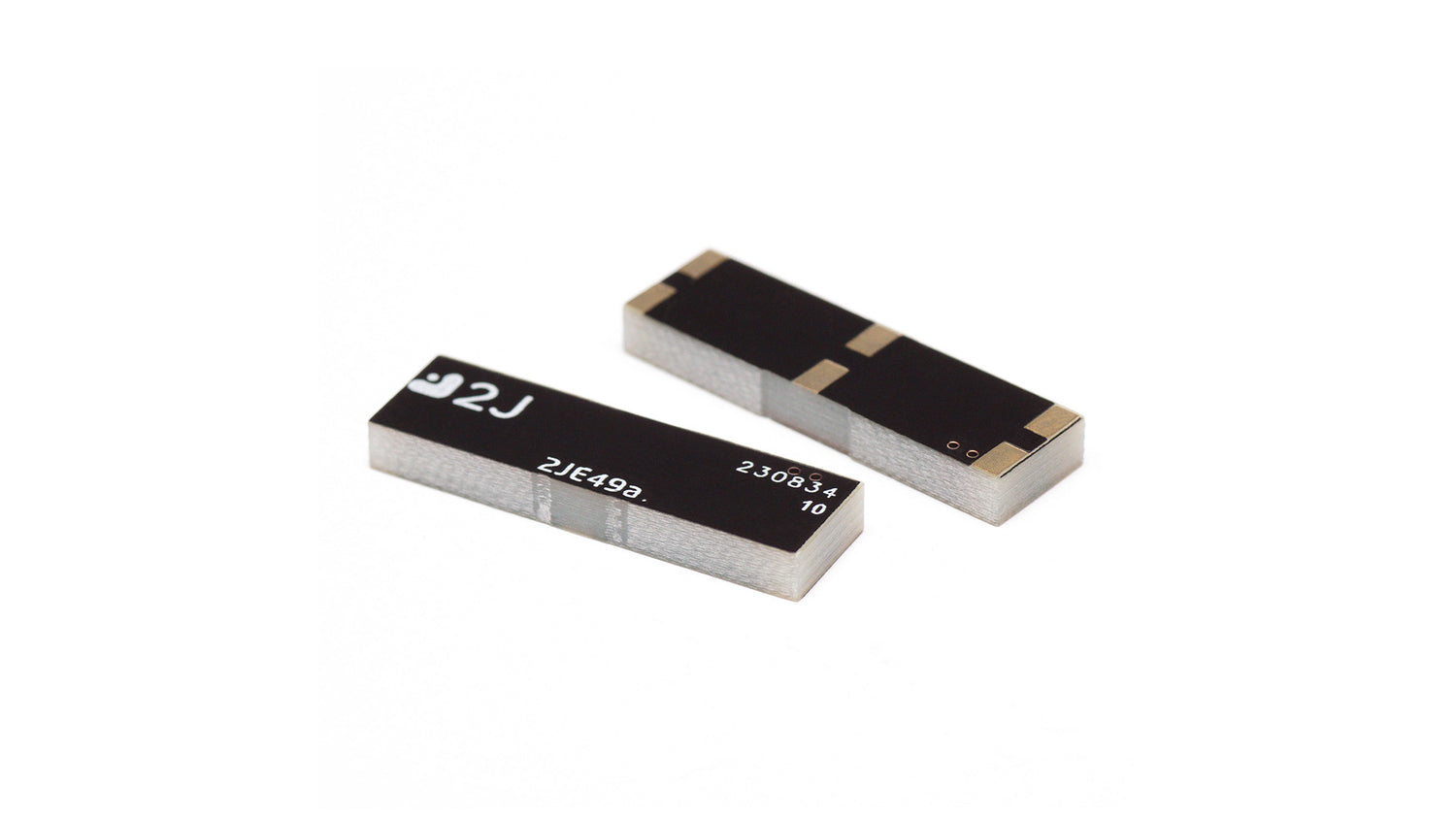

2JE49a ISM Oberflächenmontage kompakte Glasfaserantenne

Name: 2JE49a ISM Oberflächenmontage kompakte Glasfaserantenne
Brand: 2J
SKU: 2JE49a
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Oberflächenantenne ist für 868/915 MHz ISM-Anwendungen optimiert und bietet zuverlässige Leistung für ZigBee-, SigFox-, LoRa- und RFID-Systeme. Ihre Konstruktion aus Fiberglas gewährleistet Langlebigkeit bei gleichzeitig kleinem Platzbedarf, was sie ideal für die Integration in platzbeschränkte Geräte macht. Die Antenne ist abhängig von der Massefläche und für eine einfache Integration in eingebettete Systeme konzipiert. Sie unterstützt eine breite Palette von IoT-, Smart-Home-, Industrie- und Automatisierungsanwendungen.

Konnektivitäten

868-915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Monopol
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Oberflächenmontage Fiberglas
Kurzstrecken-Funkstandards: ZigBee
Typ: Einzel
Abmessungen: 26 × 7,6 × 3 mm

Konnektivität 1 - 868/915 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870, 902-928 MHz
VSWR: ~1,8:1, ~1,5:1
Effizienz (%): ~66,7, ~81,7
Spitzenverstärkung (dBi): ~5,0, ~5,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JE49a","title":"868/915 MHz ISM Oberflächenmontierte kompakte Glasfaserantenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"26 × 7.6 × 3","elements":[{"elementID":"ISM","type":"ISM","technologies":["ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"863-870","returnLoss_db":"~-10.6","vswr":"~1.8:1","efficiency_percent":"~66.7","peakGain_dbi":"~5.0","averageGain_db":"~-1.8"},{"range_mhz":"902-928","returnLoss_db":"~-14.1","vswr":"~1.5:1","efficiency_percent":"~81.7","peakGain_dbi":"~5.8","averageGain_db":"~-0.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[]}
