2J  |  Artikelnummer: 2JE71_3

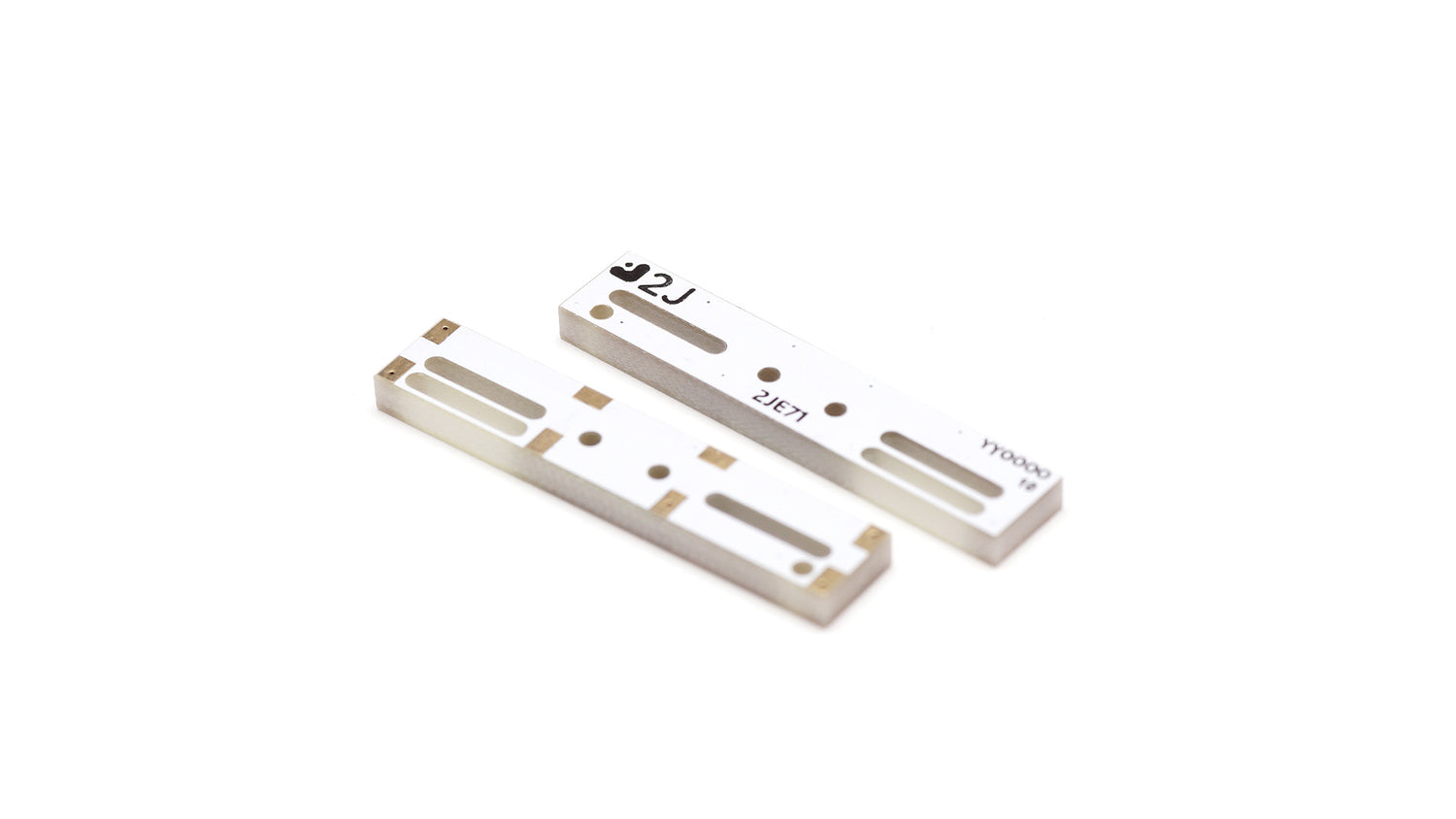

2JE71 5G interne Oberflächenmontageantenne

€2,13
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrakompakte Antenne ist für Hochleistungs-5G-, 4G-, 3G- und 2G-Konnektivität in platzbeschränkten Geräten konzipiert. Ihre starre Glasfaserbauweise gewährleistet Langlebigkeit und Widerstandsfähigkeit gegen extreme Temperaturen, was sie ideal für IoT-, M2M- und Embedded-Anwendungen macht. Die Antenne bietet eine omnidirektionale Abdeckung für zuverlässige Signalstärke und stabile Effizienz über alle unterstützten Bänder hinweg. Typische Anwendungsfälle umfassen industrielles IoT, Unterhaltungselektronik, Wearables, Geräte für die öffentliche Sicherheit, Automatisierung, Drohnen und mehr.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G


Technische Spezifikationen

Betriebstemperatur: -40°C bis +105°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Position: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Oberflächenmontage Glasfaser
Typ: Einzel
Abmessungen: 40 × 8 × 3 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6,7, ~-10,3, ~-10,2, ~-5,7
VSWR: ~3,1:1, ~2,0:1, ~2,0:1, ~3,5:1
Effizienz (%): ~55,2, ~61,4, ~60,4, ~40,0
Spitzengewinn (dBi): ~0,5, ~2,7, ~3,1, ~2,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JE71","title":"Brick 5GNR 4G LTE 3G 2G Hochleistungs-Mini-Eingebettete Oberflächenmontage-Antenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"40 × 8 × 3","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-6.7","vswr":"~3.1:1","efficiency_percent":"~55.2","peakGain_dbi":"~0.5","averageGain_db":"~-2.8"},{"range_mhz":"1427-2690","returnLoss_db":"~-10.3","vswr":"~2.0:1","efficiency_percent":"~61.4","peakGain_dbi":"~2.7","averageGain_db":"~-2.2"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.2","vswr":"~2.0:1","efficiency_percent":"~60.4","peakGain_dbi":"~3.1","averageGain_db":"~-2.4"},{"range_mhz":"5150-5925","returnLoss_db":"~-5.7","vswr":"~3.5:1","efficiency_percent":"~40.0","peakGain_dbi":"~2.2","averageGain_db":"~-4.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[]}
