2J  |  Artikelnummer: 2JF0102P_3-015MC137-UFL

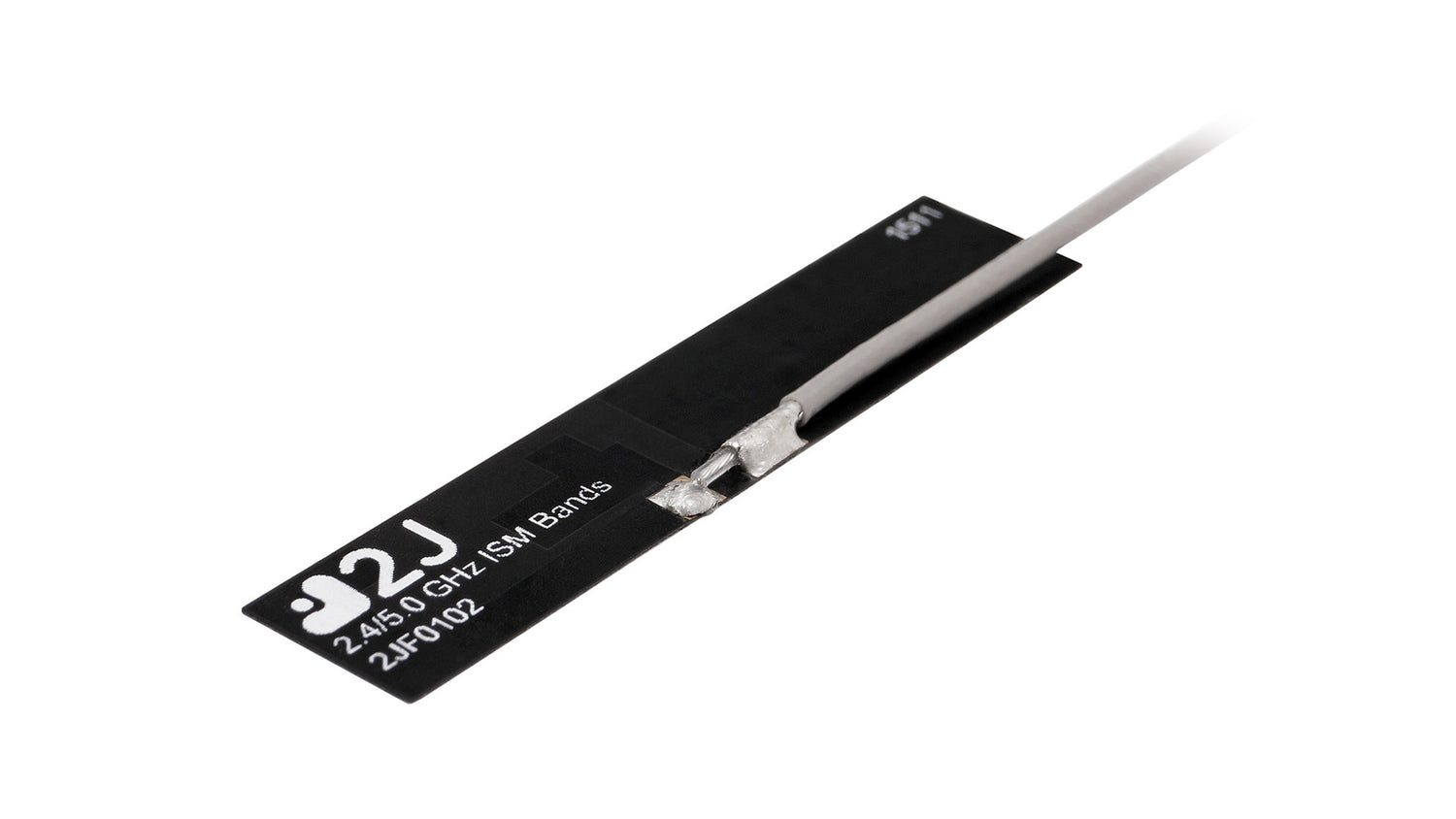

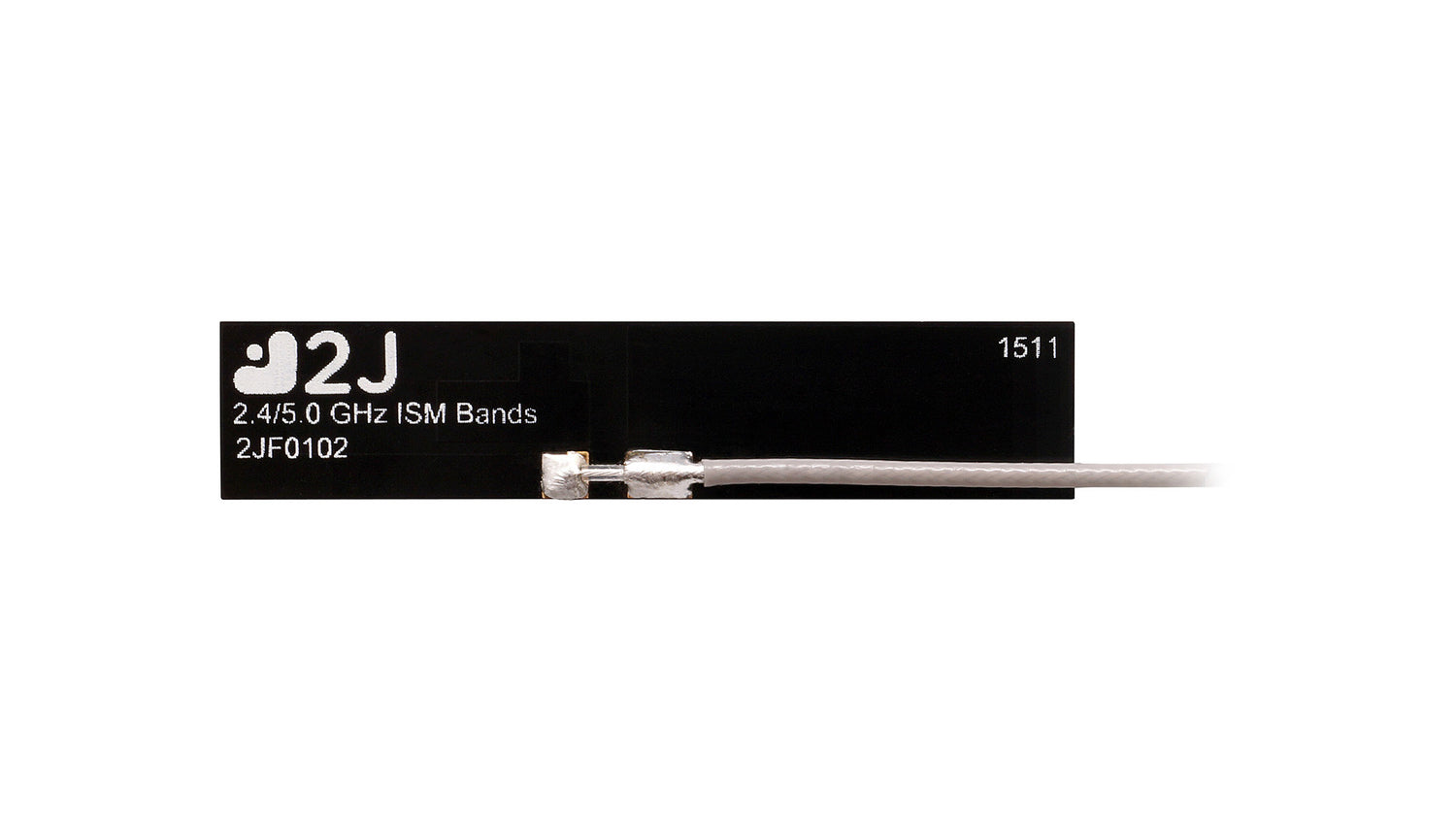

2JF0102P W-lan 6E/7, ISM flexible Klebe-Innenantenne U.FL 15cm

€2,83
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne ist für Hochleistungs-W-lan 6E/7 und ISM-Band-Anwendungen konzipiert. Ihre Unabhängigkeit von der Massefläche und das kompakte Format machen sie ideal für die Integration in Unterhaltungselektronik, Robotik, Drohnen, Smart-Home-Geräte und mehr. Die Antenne bietet hohe Effizienz und Spitzenverstärkung und unterstützt anspruchsvolle Durchsatz-, Geschwindigkeits- und Zuverlässigkeitsanforderungen moderner drahtloser Systeme.

Konnektivitäten

2,4-5,0-6,0 GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: U.FL-Stecker (männlich)
  • Kabellänge: 15 cm
  • Kabeltyp: MC137


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Monopol
Position: Intern
Montage: Klebemontage flexibel
Typ: Einzel
Abmessungen: 39,6 x 8,4 x 0,1 mm

Konnektivität 1 - W-lan 6E/7, ISM

Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
VSWR: ~1,2:1, ~1,4:1, ~2,1:1
Effizienz (%): ~76, ~82, ~60,4
Spitzenverstärkung (dBi): ~2,2, ~3,8, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0102P","title":"2.4/5.0/6.0 GHz W-lan 6E / W-lan 7 ISM Flexible Ultra-Dünne PCB Klebemontage Antenne","mountingType":"Selbstklebend (Klebemontage Flexibel)","ipRating":null,"dimensions_mm":"39.6 x 8.4 x 0.1","elements":[{"elementID":"W-lan / ISM Element","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-20.8","vswr":"~1.2:1","efficiency_percent":"~76","peakGain_dbi":"~2.2","averageGain_db":"~-1.2"},{"range_mhz":"4920-5925","returnLoss_db":"~-15.5","vswr":"~1.4:1","efficiency_percent":"~82","peakGain_dbi":"~3.8","averageGain_db":"~-0.8"},{"range_mhz":"5925-7125","returnLoss_db":"~-8.9","vswr":"~2.1:1","efficiency_percent":"~60.4","peakGain_dbi":"~3.2","averageGain_db":"~-2.2"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan / ISM Element","type":"U.FL","cableType":"1.37mm","cableLength_mm":100}]}
