2J  |  Artikelnummer: 2JF0102Pa

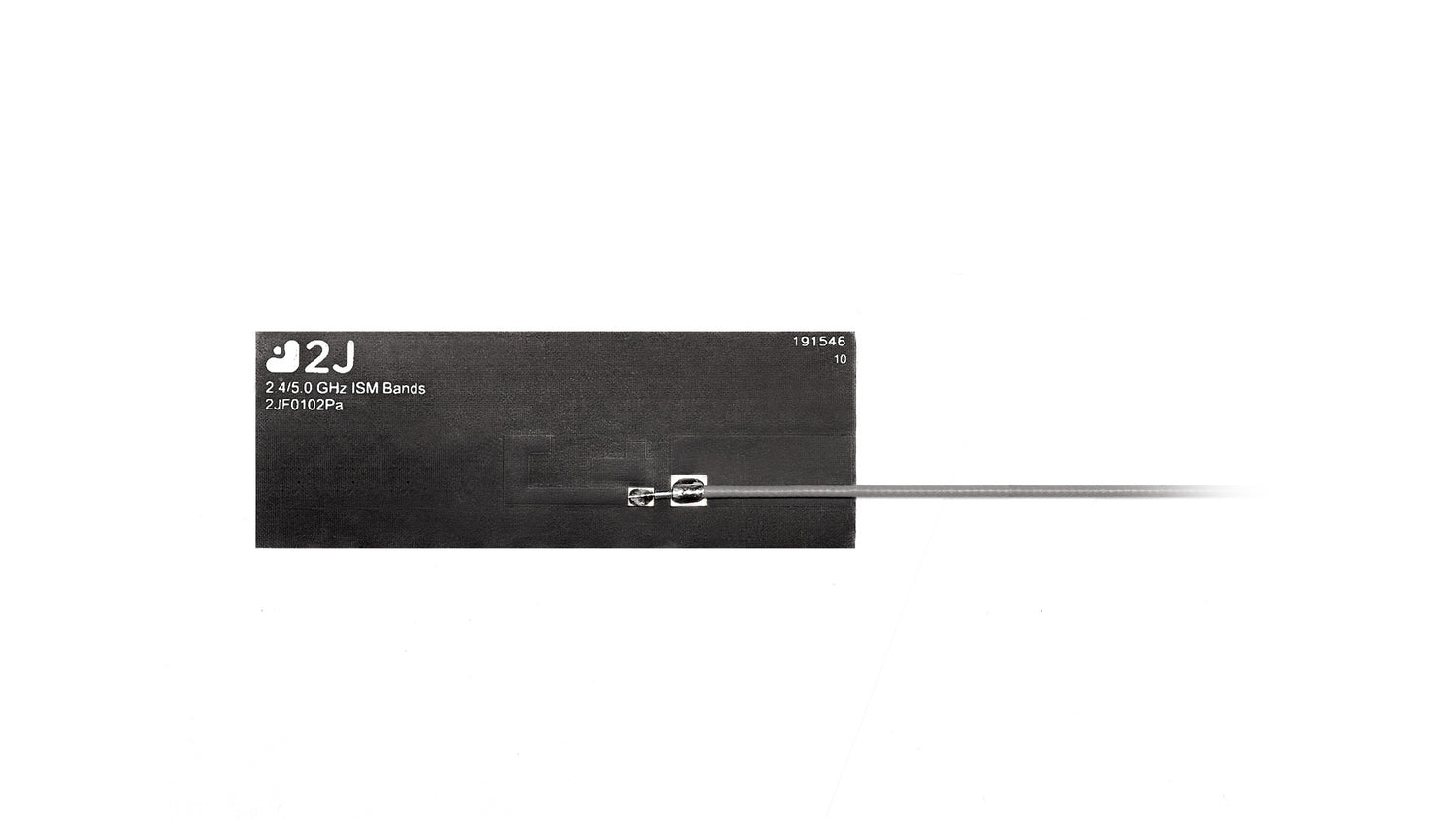

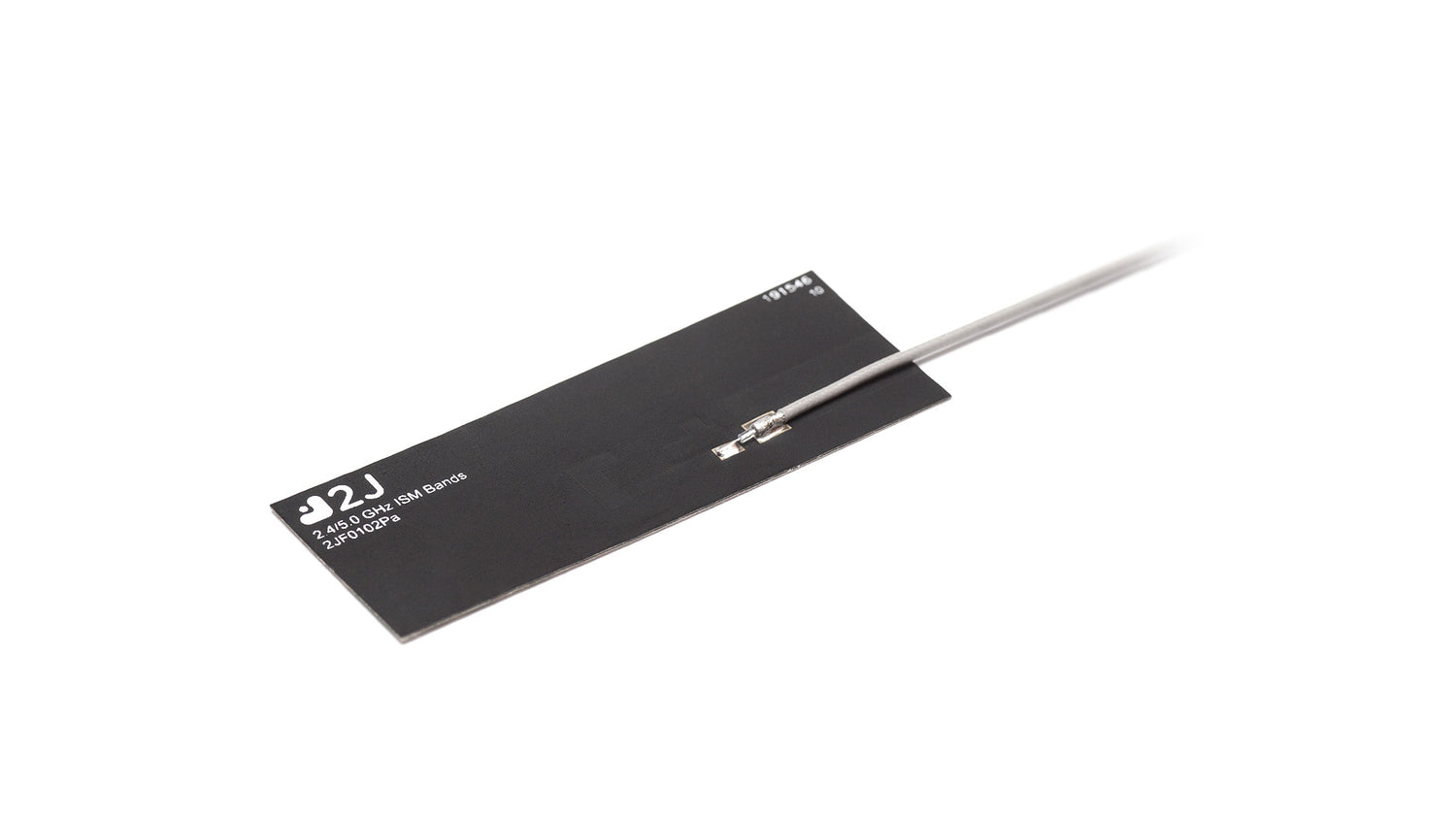

2JF0102Pa Wi-Fi 6E/7, ISM flexible ultra-dünne PCB Klebeantenne

€9,00
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Klebemontage-Antenne ist für Hochleistungs-W-lan-Konnektivität über Wi-Fi 6E, Wi-Fi 7 und ISM-Bänder ausgelegt. Ihre Unabhängigkeit von der Massefläche und das selbstklebende Design machen sie ideal für die nahtlose Integration in eine Vielzahl von internen Anwendungen, einschließlich Unterhaltungselektronik, Robotik, Drohnen, Smart-Home-Geräte und mehr. Die Antenne liefert eine robuste Signalqualität und einen hohen Spitzenverstärkungswert, unterstützt anspruchsvolle Durchsatz-, Empfindlichkeits- und Zuverlässigkeitsanforderungen moderner drahtloser Systeme.

Konnektivitäten

2,4-5,0-6,0 GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Standort: Intern
LPWAN- & IoT-Kommunikation: SigFox, LoRa
Montage: Klebemontage Flexibel
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee
Typ: Einzel
Abmessungen: 67,5 × 25,0 × 0,2 mm

Konnektivität 1 - Wi-Fi 6E/7, ISM

Standards: WiFi, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,2:1, ~1,5:1, ~2,2:1
Effizienz (%): ~71,3, ~68,3, ~59,0
Spitzenverstärkung (dBi): ~2,0, ~4,7, ~3,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0102Pa","title":"2,4/5,0/6,0 GHz W-lan 6E / W-lan 7 ISM Flexible Ultra-Dünne PCB Klebeantenne","mountingType":"Selbstklebend (Flexibles Polymer)","ipRating":null,"dimensions_mm":"67.5 × 25.0 × 0.2","elements":[{"elementID":"W-lan / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-22.1","vswr":"~1.2:1","efficiency_percent":"~71.3","peakGain_dbi":"~2.0","averageGain_db":"~-1.5"},{"range_mhz":"4920-5925","returnLoss_db":"~-14.6","vswr":"~1.5:1","efficiency_percent":"~68.3","peakGain_dbi":"~4.7","averageGain_db":"~-1.7"},{"range_mhz":"5925-7125","returnLoss_db":"~-8.8","vswr":"~2.2:1","efficiency_percent":"~59.0","peakGain_dbi":"~3.7","averageGain_db":"~-2.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan / ISM","type":"U.FL (Standard, anpassbar)","cableType":"1.37mm","cableLength_mm":100}]}
