Beschreibung
Diese hochpräzise flexible Klebemontage-Antenne ist für fortschrittliche GNSS-Anwendungen konzipiert und unterstützt die Bänder L1, L2, L5 und L6. Ihre Multiband-Fähigkeit ermöglicht den Empfang von GPS-, GLONASS-, BeiDou-, Galileo-, QZSS-, SBAS- und IRNSS-Signalen, was sie ideal für Landvermessung, Transport, autonome Fahrzeuge und IoT-Geräte macht. Die Antenne bietet hohe Effizienz und exzellenten passiven Spitzenverstärkungsgewinn, was eine zuverlässige und genaue Positionsbestimmung auch in anspruchsvollen Umgebungen gewährleistet. Ihre dünne, flexible Polymerkonstruktion und die selbstklebende Montage ermöglichen eine einfache Integration in eine Vielzahl von Geräten und Oberflächen.
Konnektivitäten
GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L2L5L6
Stecker & Kabel
- Steckertyp: U.FL
Installation / Umwelt
Die 2JF0201P ist eine flexible Polymerantenne, die ohne gefährliche Materialien hergestellt wird und sowohl REACH- als auch RoHS-konform ist. Außergewöhnliche Haltbarkeit bei Temperaturen von -40 °C bis +85 °C. Die Kombination aus flexiblem Polymermaterial, dünnem Design und Klebemontage macht den Integrationsprozess äußerst einfach. Die 2JF0201P wird mit einem Standard-U.FL-Stecker geliefert. Diese Antenne ist vollständig anpassbar mit einer großen Auswahl an Steckertypen, Kabellängen und Kabeltypen. Sie ist unabhängig von der Grundfläche, was sie besonders geeignet macht, auf jeder metallischen Oberfläche installiert zu werden.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage flexibel
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 45,4 × 45,4 × 0,2 mm
Konnektivität 1 - GNSS (GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L2L5L6)
Bänder: L5, L2, L6, L1
Frequenz: 1176,45, 1207,14 / 1227,6, 1246,00 / 1268,52, 1278,75 / 1561,09, 1575,42, 1602,00 MHz
Technologien: GPS, Glonass, BeiDou, QZSS, Galileo, IRNSS, SBAS, L1L2L5L6
Bandbreite (MHz): 1176-1208, 1227-1246, 1268-1279, 1561-1606
Standards: GPS(L5), BeiDou(B2a, B2b), QZSS(L5), Galileo(E5a), IRNSS(L5) / GPS(L2C), GLONASS(L2OF), QZSS(L2C) / GPS(L6), BeiDou(B3), QZSS(L6), Galileo(E6) / GPS(L1C), GLONAS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-12,8, ~-16,6, ~-9,3, ~-21,8
VSWR: ~1,6:1, ~1,4:1, ~2,1:1, ~1,2:1
Effizienz (%): ~75,0, ~76,2, ~74,2, ~79,9
Passiver Spitzenverstärkungsgewinn (dBi): ~3,2, ~3,1, ~2,9, ~4,9
Durchschnittlicher Gewinn (dB): ~-1,3, ~-1,2, ~-1,3, ~-1,0
Impedanz (Ohm): 50
Strahlungsmuster: Rundstrahlend
Polarisation: Linear
Max. Eingangsleistung (W): 25

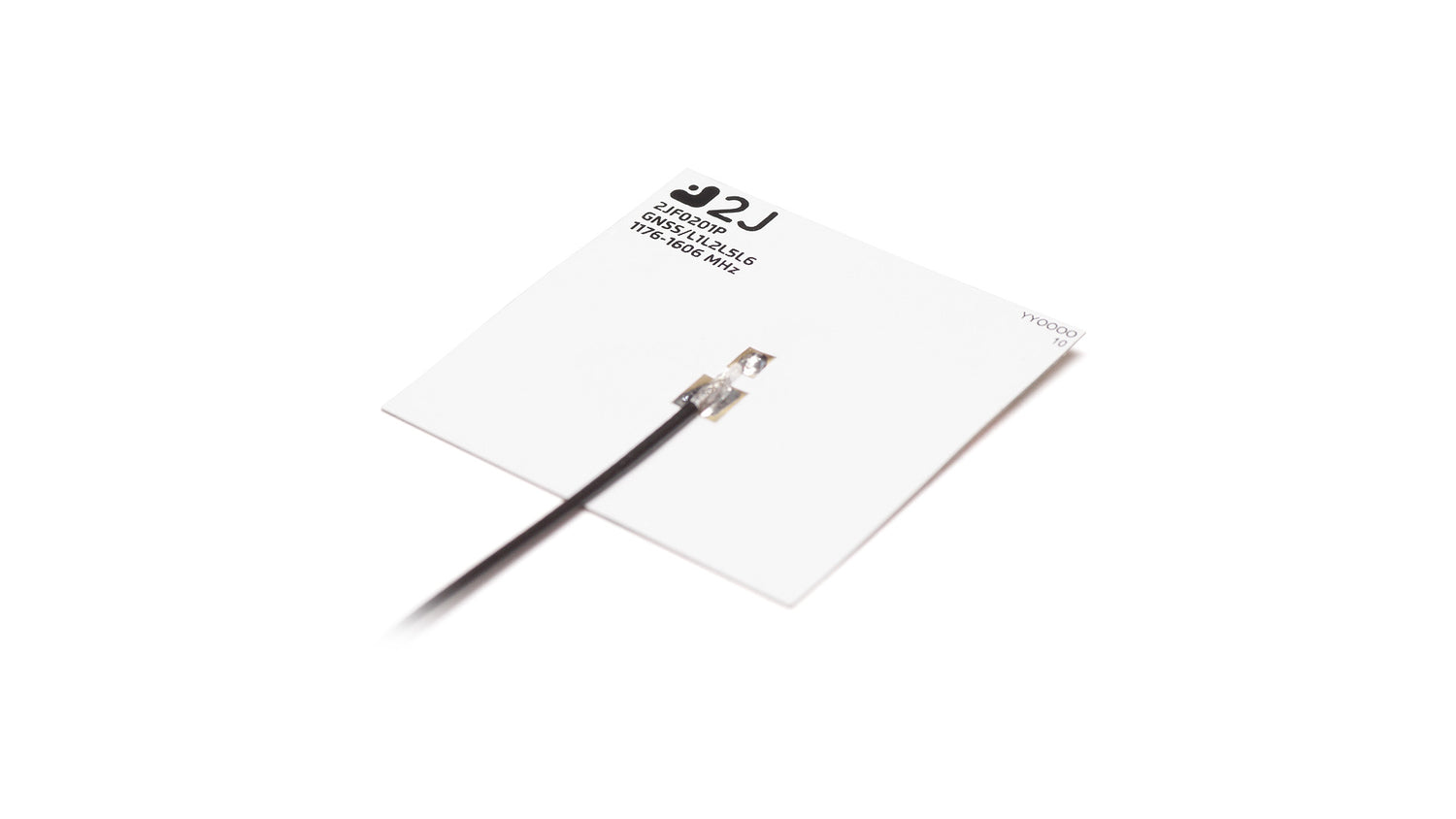

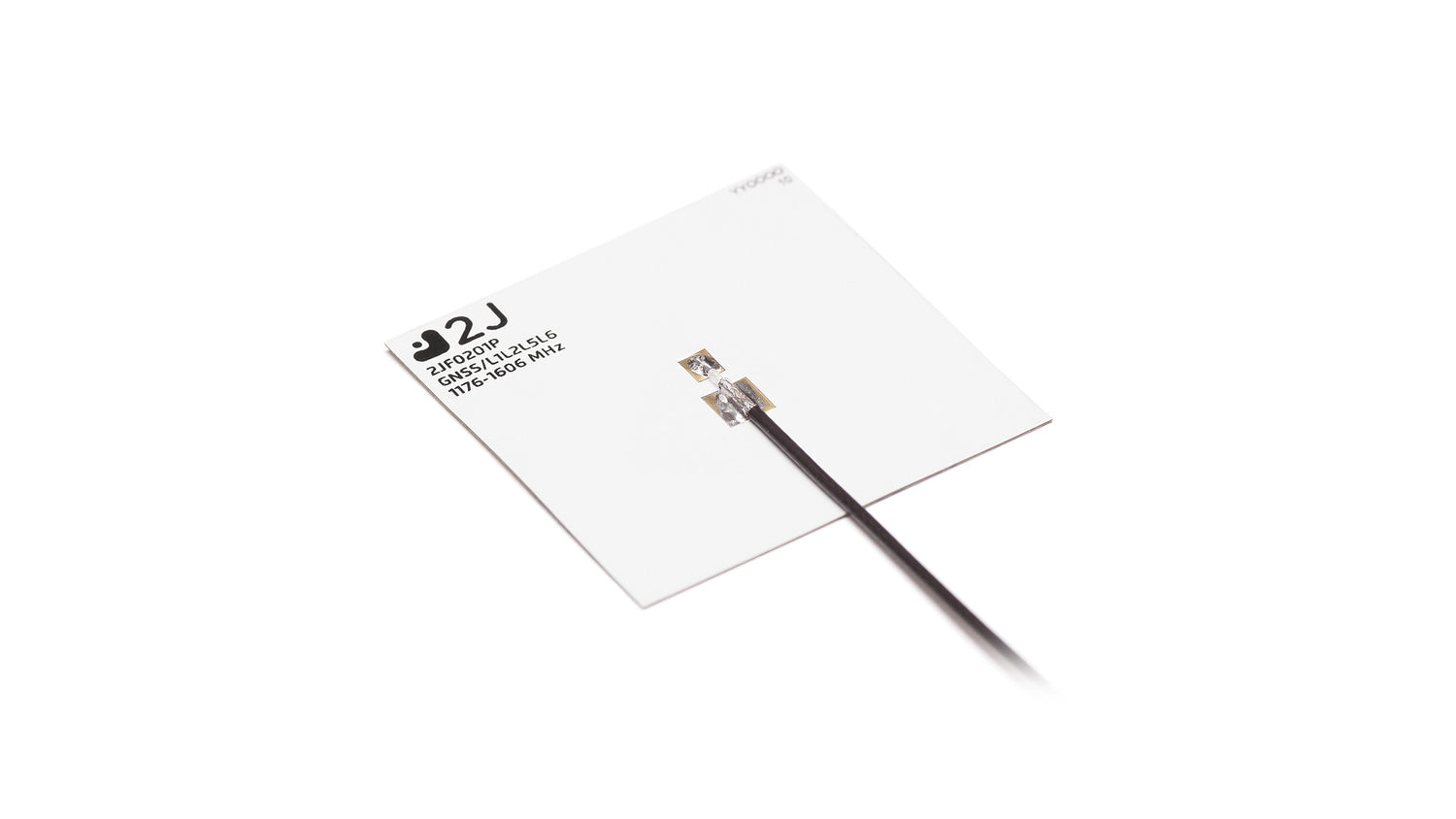

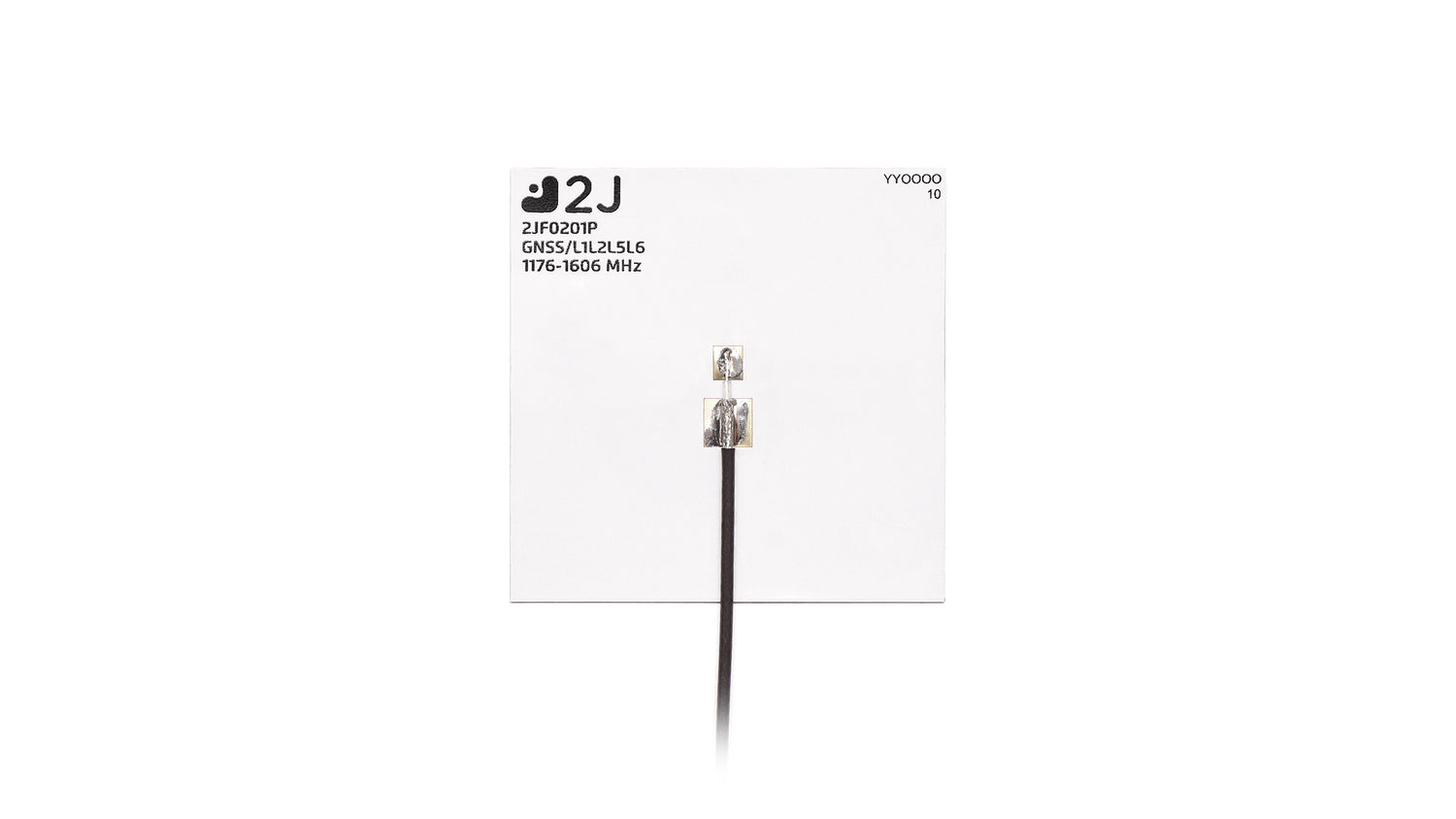

2JF0201P GNSS Antenne flexible Klebeverbindung U.FL
