2J | Artikelnummer: 2JF0202P

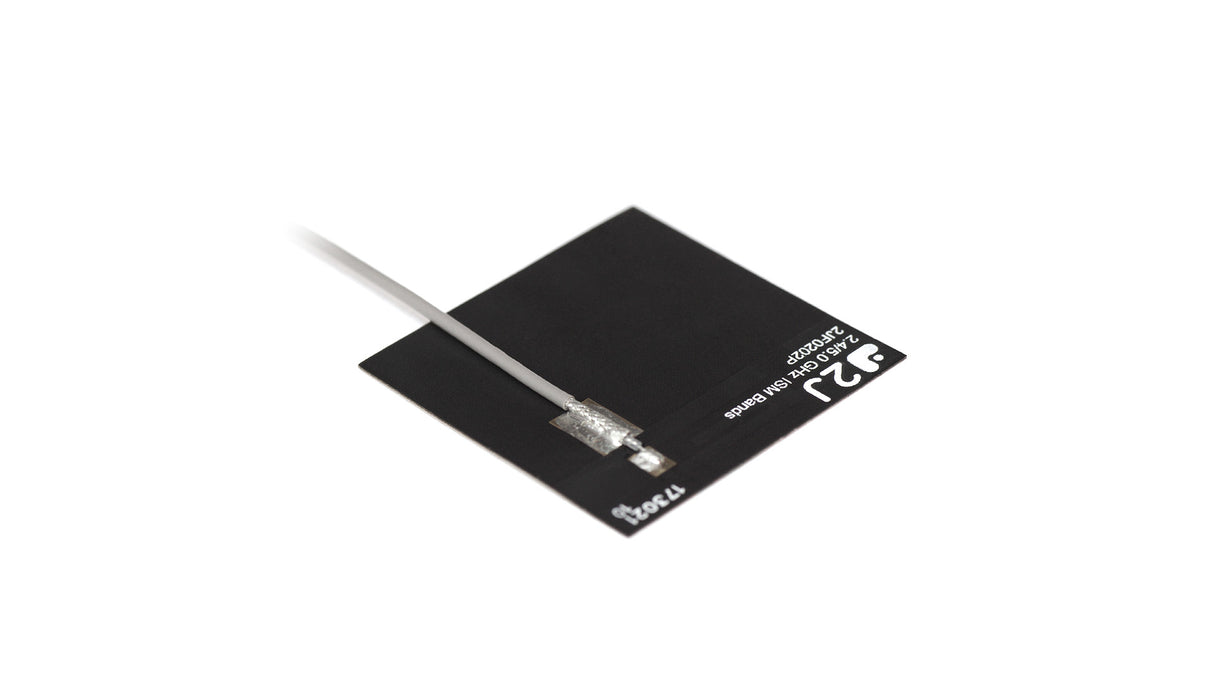

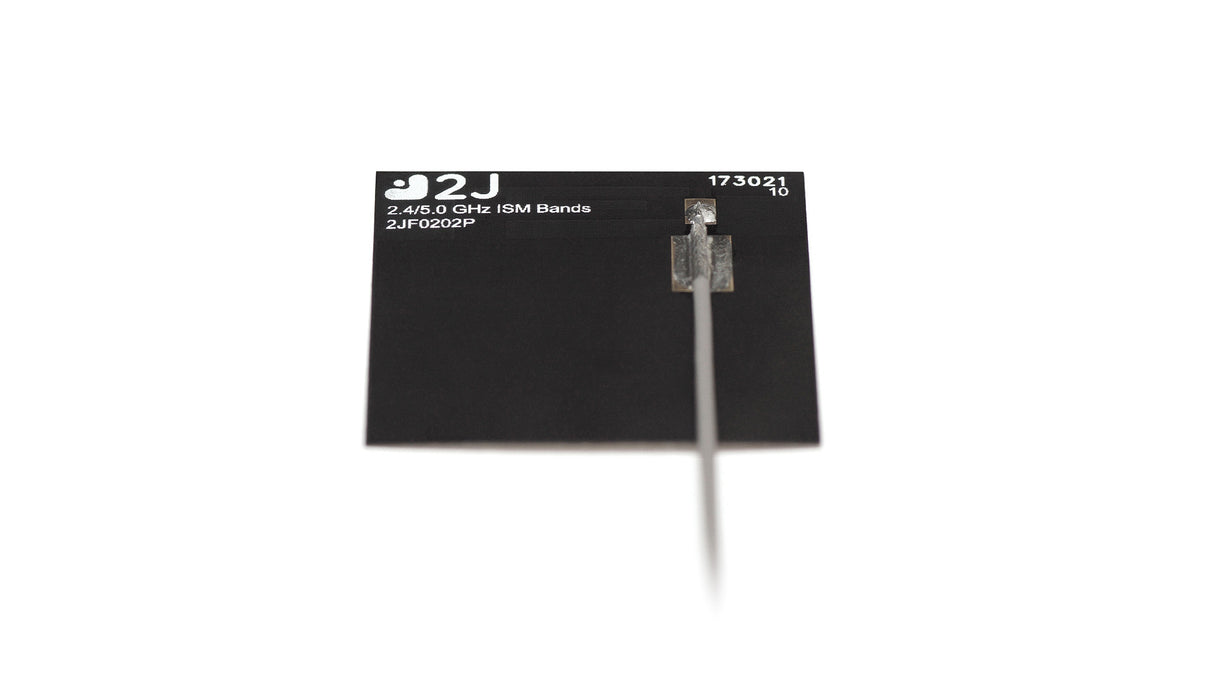

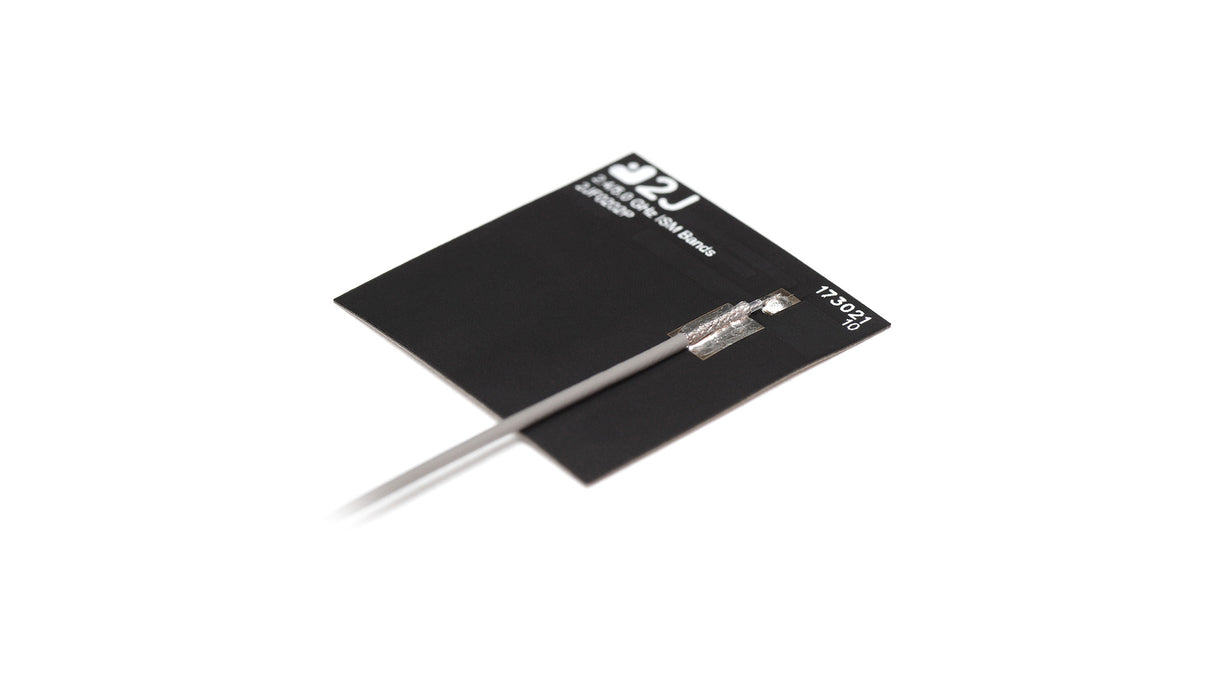

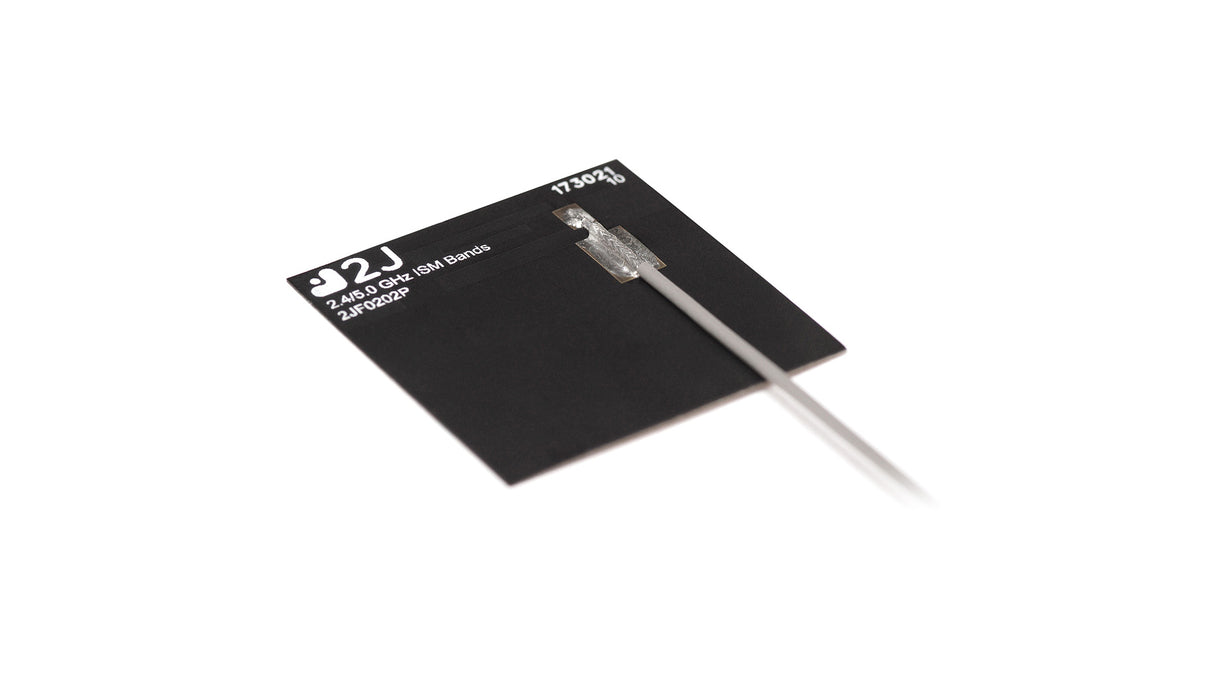

2JF0202P Wi-Fi 6E/7, ISM flexible PCB Klebeantenne

Name: 2JF0202P Wi-Fi 6E/7, ISM flexible PCB Klebeantenne
Brand: 2J
SKU: 2JF0202P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Klebemontage-Antenne ist für Hochleistungs-Funkanwendungen in den ISM-Bändern 2,4, 5,0 und 6,0 GHz konzipiert. Sie unterstützt W-lan 6E, W-lan 7, Bluetooth, ZigBee und andere ISM-Protokolle, was sie ideal für anspruchsvolle Umgebungen macht, in denen Durchsatz, Empfindlichkeit und Zuverlässigkeit entscheidend sind. Das bodenflächenunabhängige Design und die selbstklebende Montage ermöglichen eine einfache Integration in eine Vielzahl von Geräten, darunter Unterhaltungselektronik, Robotik, Drohnen, Smart-Home-Systeme und mehr. Ihr kompaktes Format ist perfekt für interne Installationen, bei denen der Platz begrenzt ist.

Konnektivitäten

2,4-5,0-6,0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage Flexibel
Ort: Intern
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee
LPWAN- & IoT-Kommunikation: SigFox, LoRa
Typ: Einzel
Antenne-Technologien: Dipol
Abmessungen: 30 x 30 x 0,2 mm

Konnektivität 1 - W-lan 6E/7, ISM

Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
VSWR: ~1,2:1, ~1,5:1, ~1,8:1
Effizienz (%): ~76,3, ~74,7, ~61,0
Spitzenverstärkung (dBi): ~4,4, ~6,7, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0202P","title":"2,4/5,0/6,0 GHz W-lan 6E / W-lan 7 ISM Flexible ultradünne PCB Klebe-90°-Kabelantenne","mountingType":"Selbstklebend (Flexibel)","ipRating":null,"dimensions_mm":"30 × 30 × 0.2","elements":[{"elementID":"Wi-Fi / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-20.2","vswr":"~1.2:1","efficiency_percent":"~76.3","peakGain_dbi":"~4.4","averageGain_db":"~-1.2"},{"range_mhz":"4920-5925","returnLoss_db":"~-14.8","vswr":"~1.5:1","efficiency_percent":"~74.7","peakGain_dbi":"~6.7","averageGain_db":"~-1.3"},{"range_mhz":"5925-7125","returnLoss_db":"~-15.2","vswr":"~1.8:1","efficiency_percent":"~61.0","peakGain_dbi":"~5.0","averageGain_db":"~-1.4"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Wi-Fi / ISM","type":"U.FL (Standard)","cableType":"1.37mm","cableLength_mm":100}]}
