2J  |  Artikelnummer: 2JF0301P-010MC137B-UFL

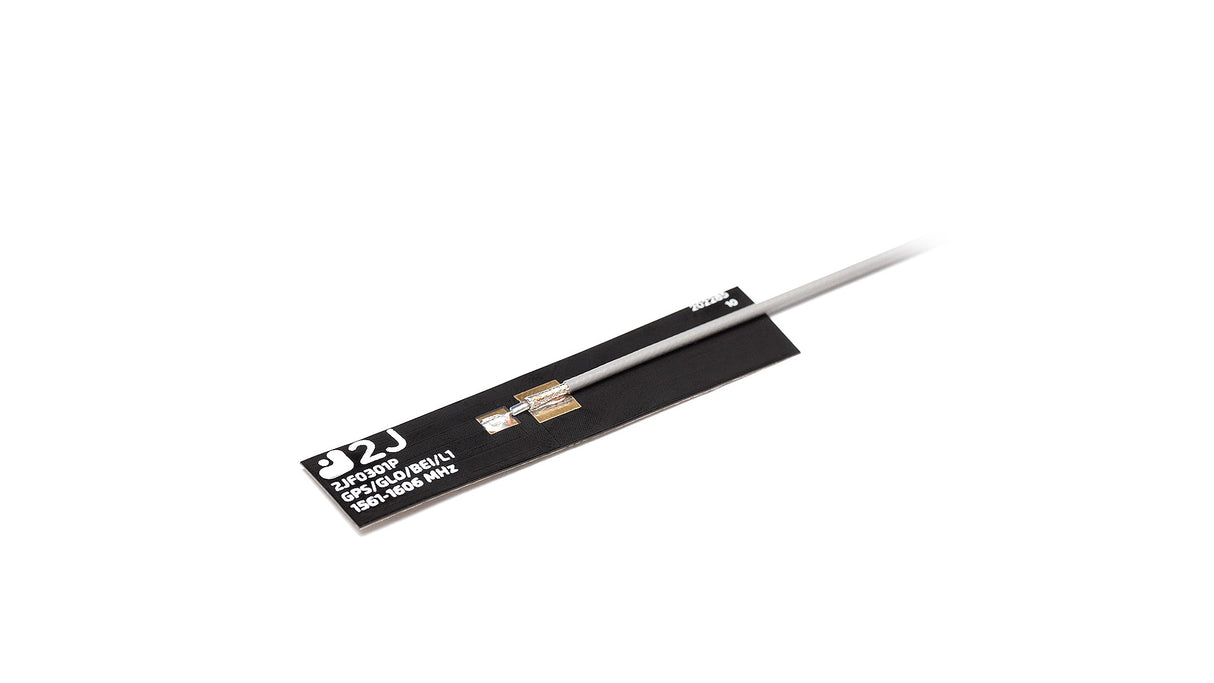

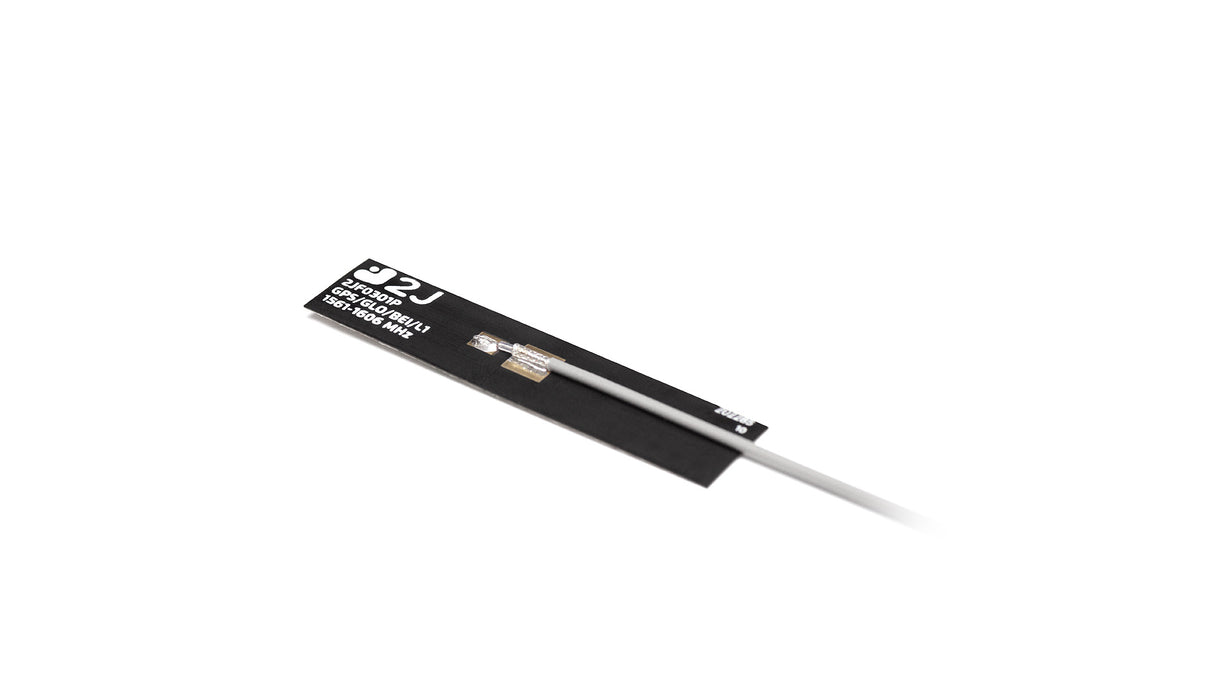

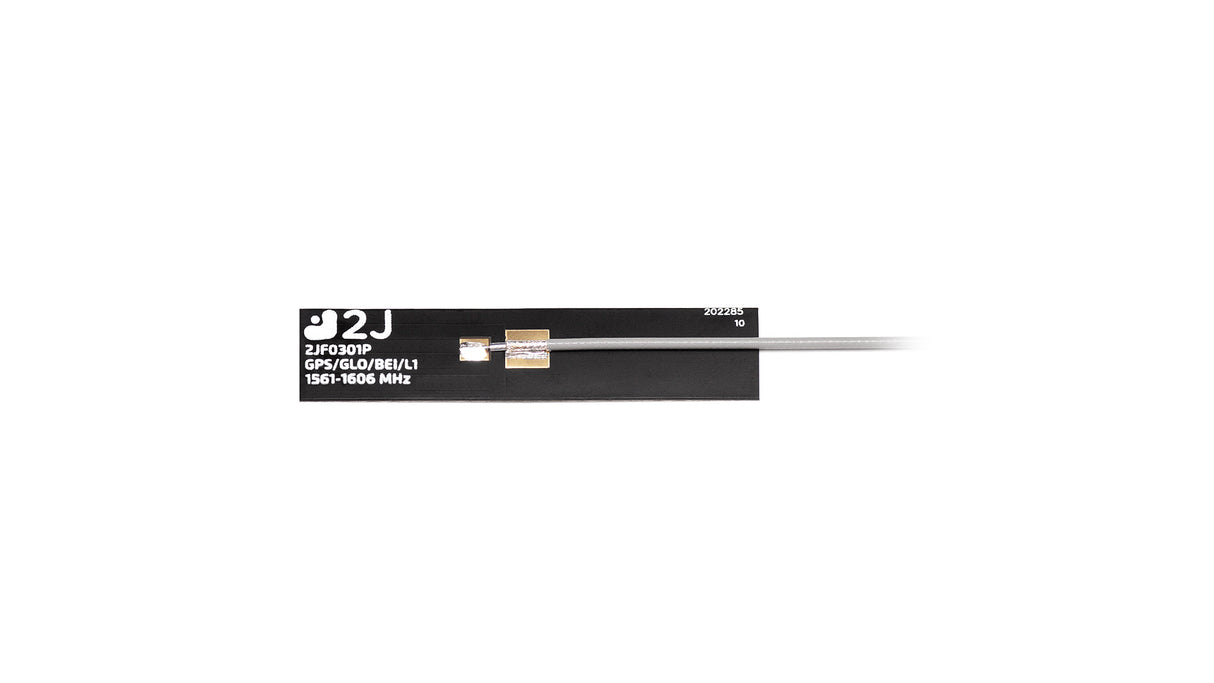

2JF0301P GNSS Antenne flexible Klebe-PCB U.FL 10cm

€7,70
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne ist für den zuverlässigen GNSS-Signalempfang konzipiert und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihre Unabhängigkeit von der Massefläche und hohe Effizienz machen sie ideal für eingebettete Anwendungen mit begrenztem Platzangebot. Die selbstklebende Rückseite ermöglicht eine einfache Installation auf verschiedenen Oberflächen, wodurch sie sich für Unterhaltungselektronik, Robotik, Drohnen, Asset-Tracking und mehr eignet. Die Antenne ist für Kabelentstimmung widerstandsfähig ausgelegt und bietet anpassbare Kabel- und Steckverbindertypen, um Ihre spezifischen Integrationsanforderungen zu erfüllen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Stecker & Kabel

  • Steckertyp: U.FL-Stecker (männlich)
  • Kabellänge: 10 cm
  • Kabeltyp: MC137B


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Flexi
Position: Intern
Montage: Klebemontage flexibel
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 55,4 × 12,4 × 0,2 mm

Konnektivität 1 - GNSS

Standards: BeiDou/GPS/QZSS/Galileo/GLONASS
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,7, ~3,9, ~4,0
Effizienz (%): ~75,0, ~76,0, ~75,0
Impedanz (Ohm): 50
Strahlungsmuster: Rundstrahlend
Polarisation: Linear

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0301P","title":"GPS/GLONASS/BeiDou/Galileo Flexible Ultra-Dünne PCB Klebemontage Antenne","mountingType":"Selbstklebend (Klebemontage Flexibel)","ipRating":null,"dimensions_mm":"55.4 × 12.4 × 0.2","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-15.6","vswr":"~1.38:1","efficiency_percent":"~75.0","peakGain_dbi":"~3.7","averageGain_db":"~-1.3"},{"range_mhz":"1575.42","returnLoss_db":"~-16.4","vswr":"~1.37:1","efficiency_percent":"~76.0","peakGain_dbi":"~3.9","averageGain_db":"~-1.25"},{"range_mhz":"1598-1606","returnLoss_db":"~-12.7","vswr":"~1.57:1","efficiency_percent":"~75.0","peakGain_dbi":"~4.0","averageGain_db":"~-1.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":100}]}
