2J  |  Artikelnummer: 2JF0383P

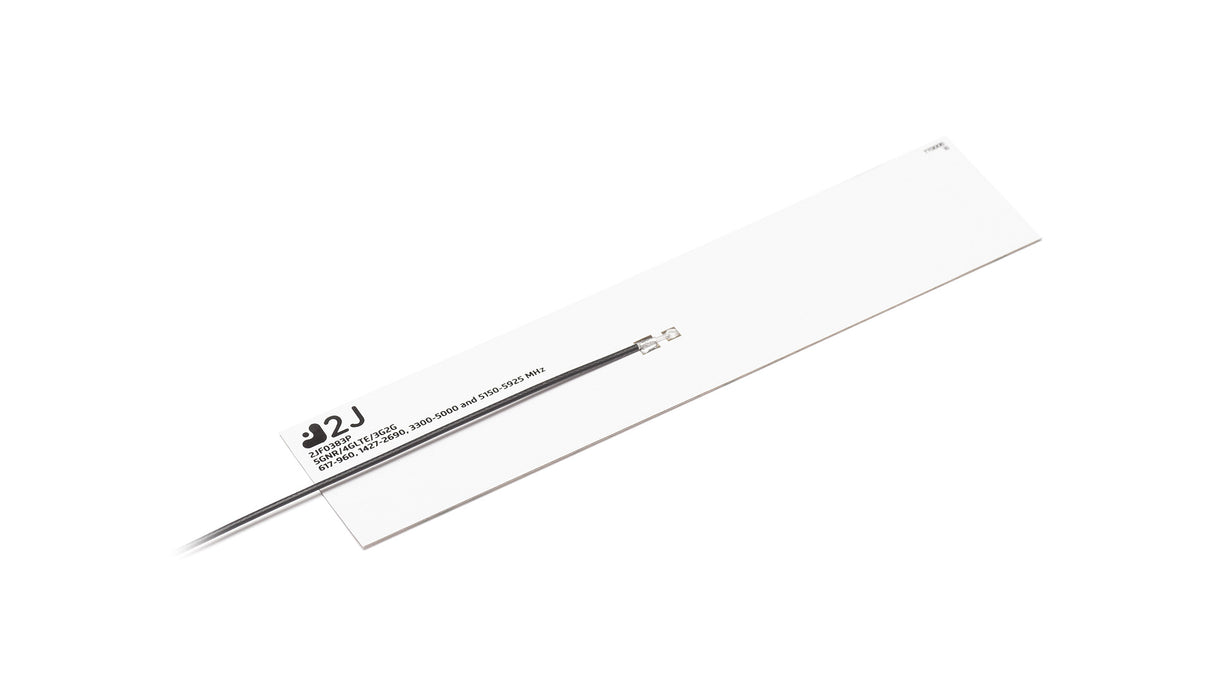

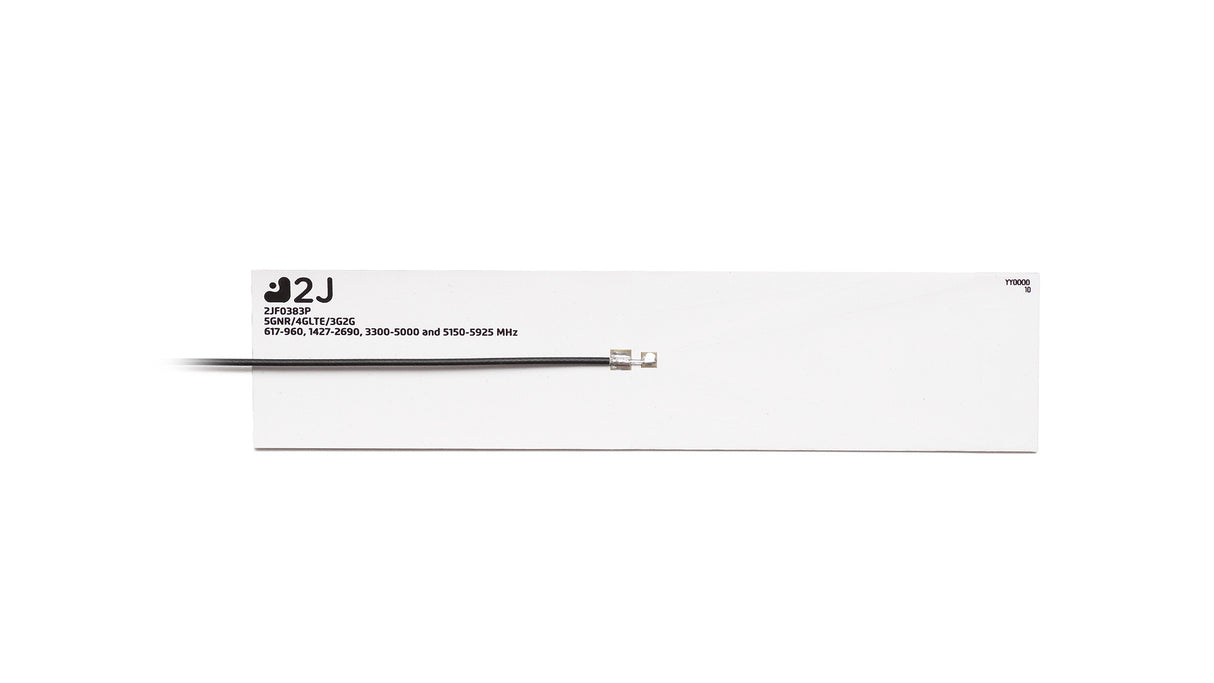

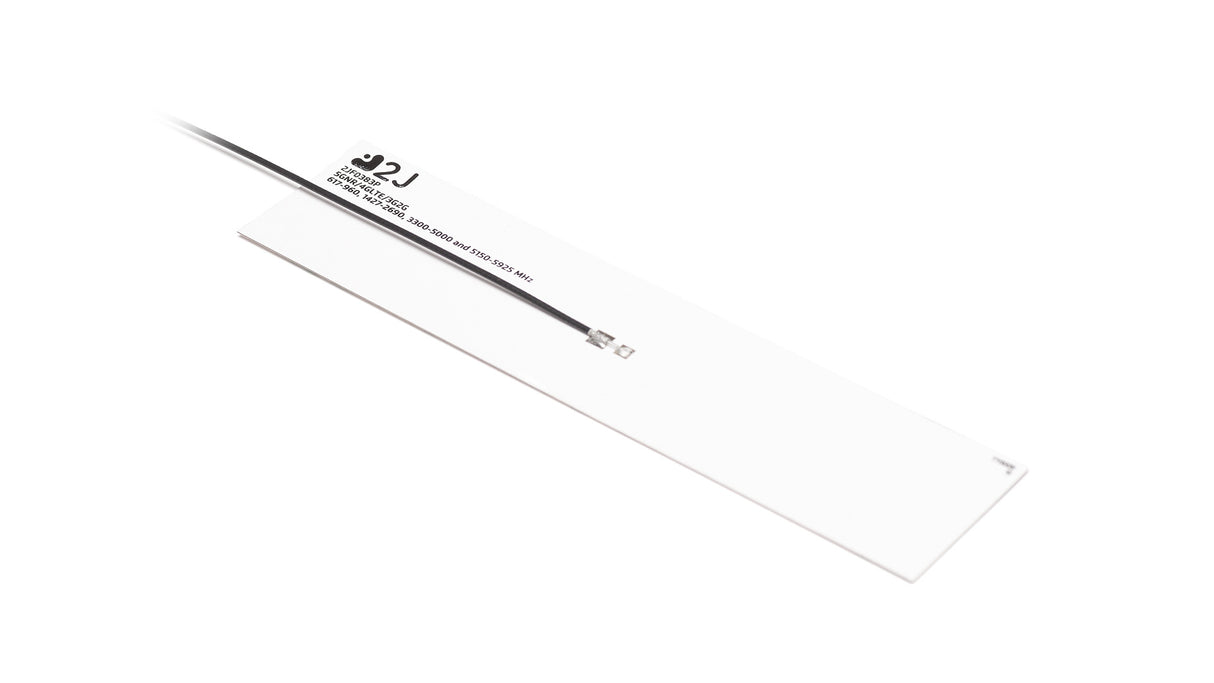

2JF0383P 5G flexible Klebeantenne U.FL 18cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke flexible Klebemontage-Antenne ist für optimale 5G-, 4G-, 3G- und 2G-Konnektivität über einen weiten Frequenzbereich ausgelegt. Ihr ultradünnes, bodenflächenunabhängiges Design ermöglicht eine einfache Integration in kompakte und gebogene Gerätegehäuse, was sie ideal für IoT, M2M und Unterhaltungselektronik macht. Die Antenne bietet eine robuste omnidirektionale Abdeckung, hohe Effizienz und zuverlässige Leistung und unterstützt sowohl aktuelle als auch ältere Mobilfunktechnologien für maximale Kompatibilität. Anwendungsbereiche umfassen industrielle Automatisierung, Wearables, öffentliche Sicherheit, Transport, Robotik und mehr.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: U.FL
  • Kabellänge: 18 cm
  • Kabeltyp: 1,37 mm Mini-Koax

Installation / Umwelt

Die Antenne ist bodenflächenunabhängig und verfügt über ultradünne Abmessungen von 152,4 × 35 × 0,2 mm mit starker Klebemontage für eine einfache Installation in Kunststoffgehäusen, einschließlich gebogener Oberflächen. Sie besteht aus flexiblem Polymer in Produktionsqualität und hält extremen Temperaturen von -40 °C bis +85 °C stand, was sie für anspruchsvolle Innen- und Außenanwendungen geeignet macht. Die Standardkonfiguration umfasst einen U.FL-Stecker und ein 1,37 mm Mini-Koax-Kabel mit einer Länge von 180 mm. Maßgeschneiderte Kabel- und Steckervarianten sind auf Anfrage erhältlich.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage flexibel
Typ: Einzel
Abmessungen: 152,4 × 35 × 0,2 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8,0, ~-11,6, ~-8,7, ~-7,8
VSWR: ~2,6:1, ~1,9:1, ~2,3:1, ~2,5:1
Effizienz (%): ~60,0, ~67,8, ~52,9, ~50,4
Spitzengewinn (dBi): ~2,0, ~2,8, ~3,3, ~5,3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0383P","title":"Hochleistungsfähige 5GNR/4G LTE/3G/2G Flexible Polymer Klebemontage Antenne","mountingType":"Klebemontage Flexibel","ipRating":null,"dimensions_mm":"152.4 × 35 × 0.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.0","vswr":"~2.6:1","efficiency_percent":"~60.0","peakGain_dbi":"~2.0","averageGain_db":"~-2.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.6","vswr":"~1.9:1","efficiency_percent":"~67.8","peakGain_dbi":"~2.8","averageGain_db":"~-1.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-8.7","vswr":"~2.3:1","efficiency_percent":"~52.9","peakGain_dbi":"~3.3","averageGain_db":"~-2.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.8","vswr":"~2.5:1","efficiency_percent":"~50.4","peakGain_dbi":"~5.3","averageGain_db":"~-3.4"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":180}]}
