2J | Artikelnummer: 2JF0424P

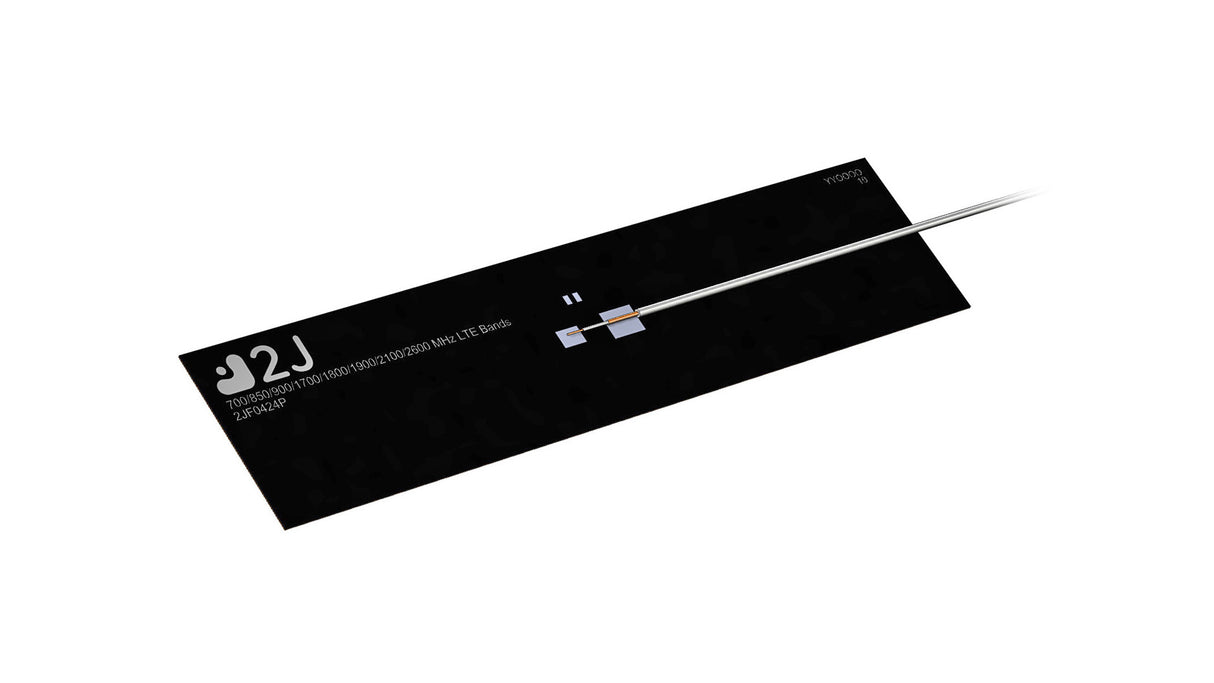

2JF0424P 4G/LTE Klebehalterung flexible interne Antenne

Name: 2JF0424P 4G/LTE Klebehalterung flexible interne Antenne
Brand: 2J
SKU: 2JF0424P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne ist für die nahtlose Integration in kompakte Geräte und Gehäuse konzipiert. Ihre Unabhängigkeit von der Massebene und die Breitbandabdeckung machen sie ideal für IoT-, Automobil- und drahtlose Systeme, die eine zuverlässige 360°-Signalperformance erfordern. Die selbstklebende Rückseite ermöglicht eine einfache Installation auf verschiedenen Oberflächen und unterstützt Anwendungen wie Unterhaltungselektronik, Robotik, Wearables, Asset-Tracking und mehr.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage Flexibel
Position: Intern
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Typ: Einzel
Abmessungen: 136,8 x 32,6 x 0,2 mm

Konnektivität 1 - Mobilfunk/4G LTE

Frequenz: 698-960, 1710-2170, 2500-2700 MHz
Spitzengewinn (dBi): ~1,5, ~3,1, ~3,5
Standards: 2G, 3G, 4G
VSWR: ~1,7:1, ~1,1:1, ~1,7:1
Effizienz (%): ~58, ~74, ~61
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0424P","title":"4G LTE/3G/2G Flexible ultradünne PCB Klebemontage Antenne","mountingType":"Klebemontage","ipRating":null,"dimensions_mm":"136.8 x 32.6 x 0.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-Mx","NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-13.6","vswr":"~1.7:1","efficiency_percent":"~58","peakGain_dbi":"~1.5","averageGain_db":"~-2.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-23.5","vswr":"~1.1:1","efficiency_percent":"~74","peakGain_dbi":"~3.1","averageGain_db":"~-1.3"},{"range_mhz":"2500-2700","returnLoss_db":"~-11.8","vswr":"~1.7:1","efficiency_percent":"~61","peakGain_dbi":"~3.5","averageGain_db":"~-2.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":150}]}
