2J | Artikelnummer: 2JF0583P

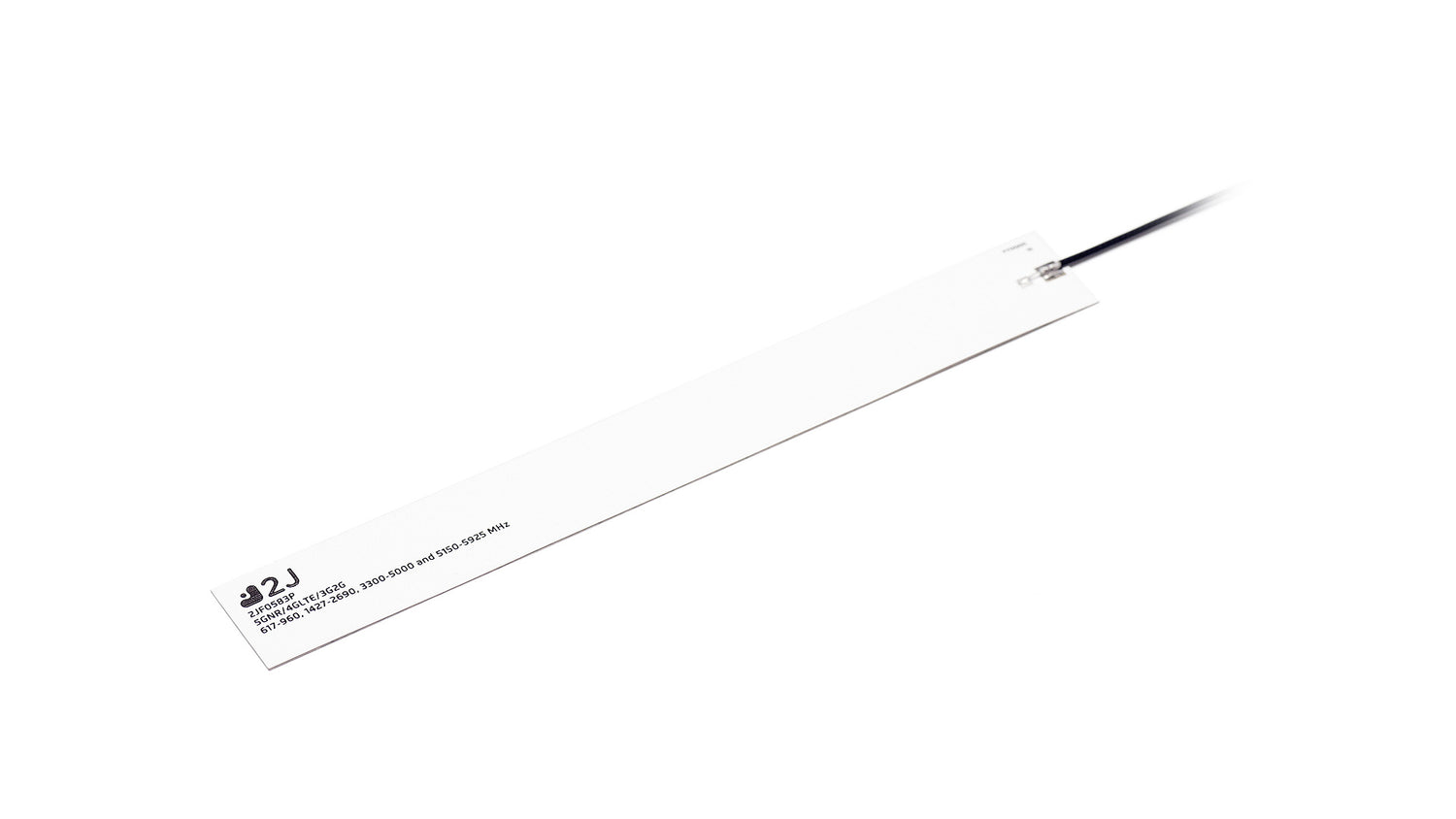

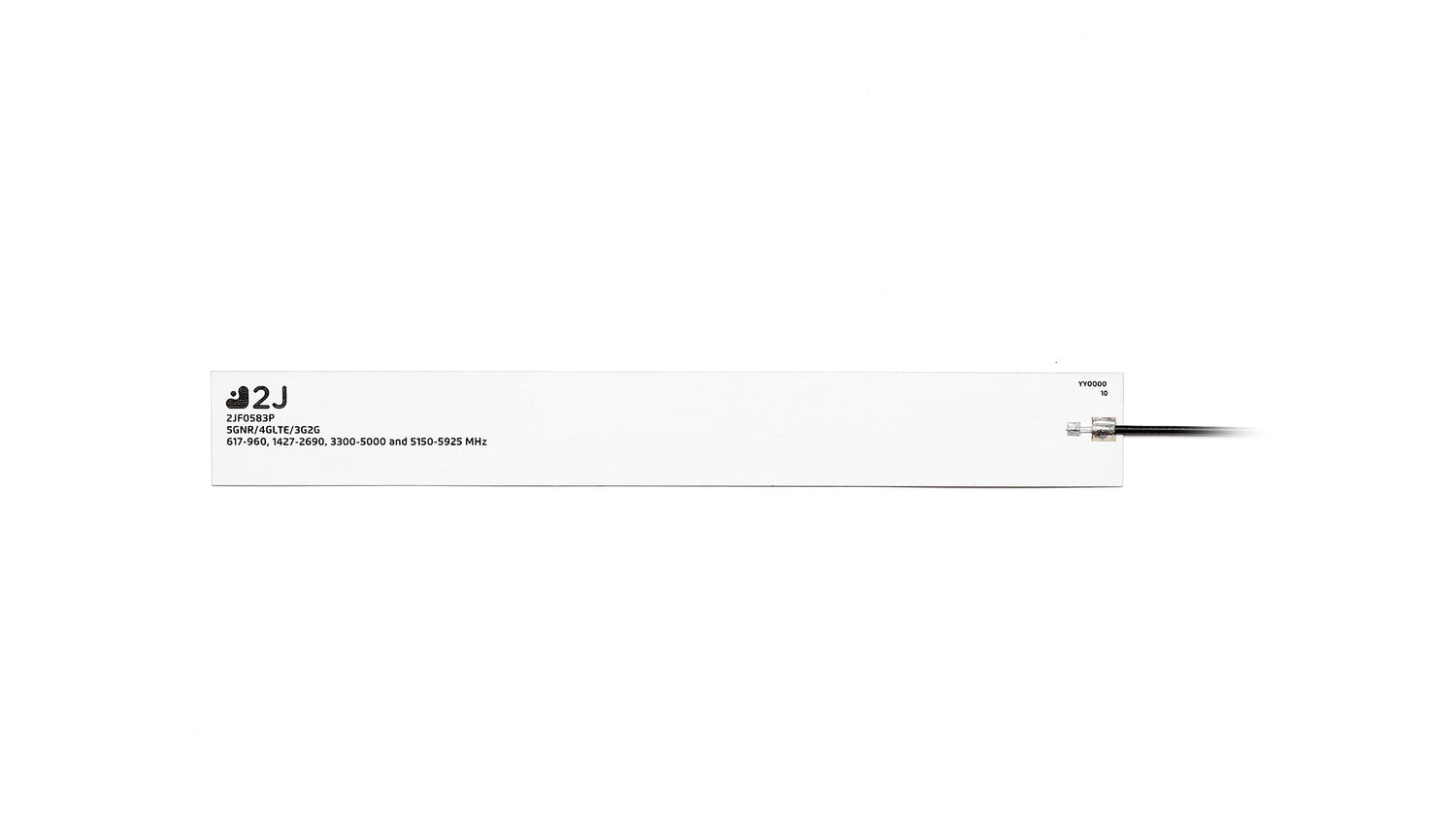

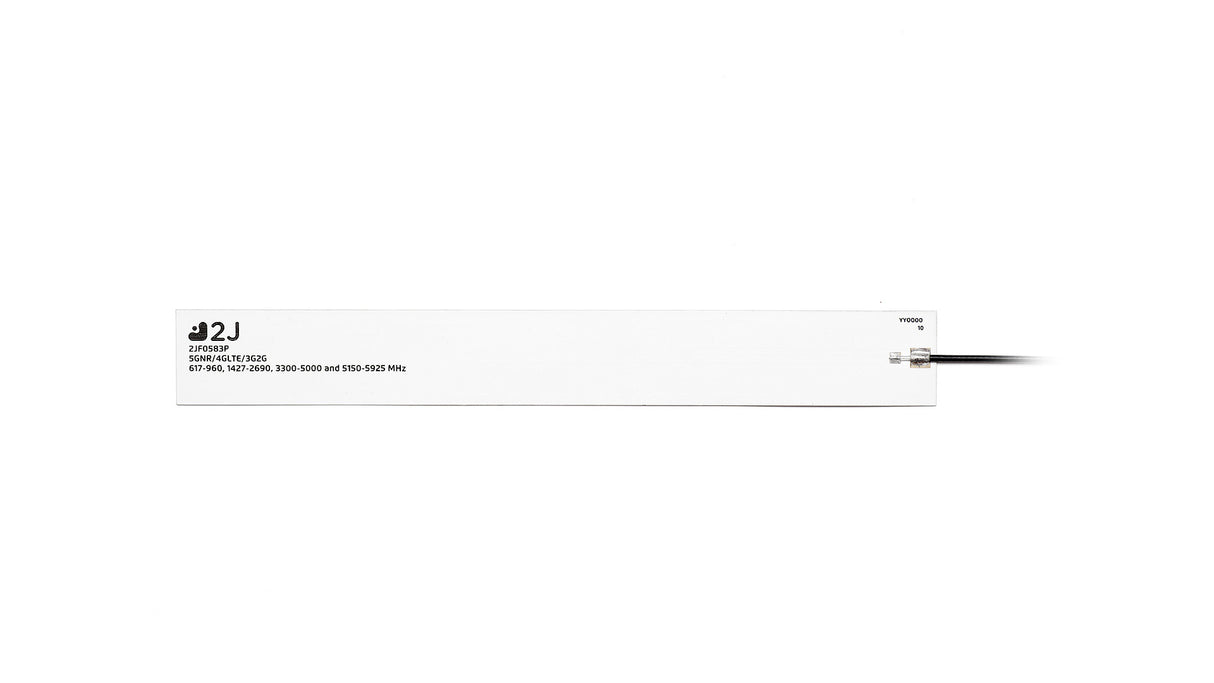

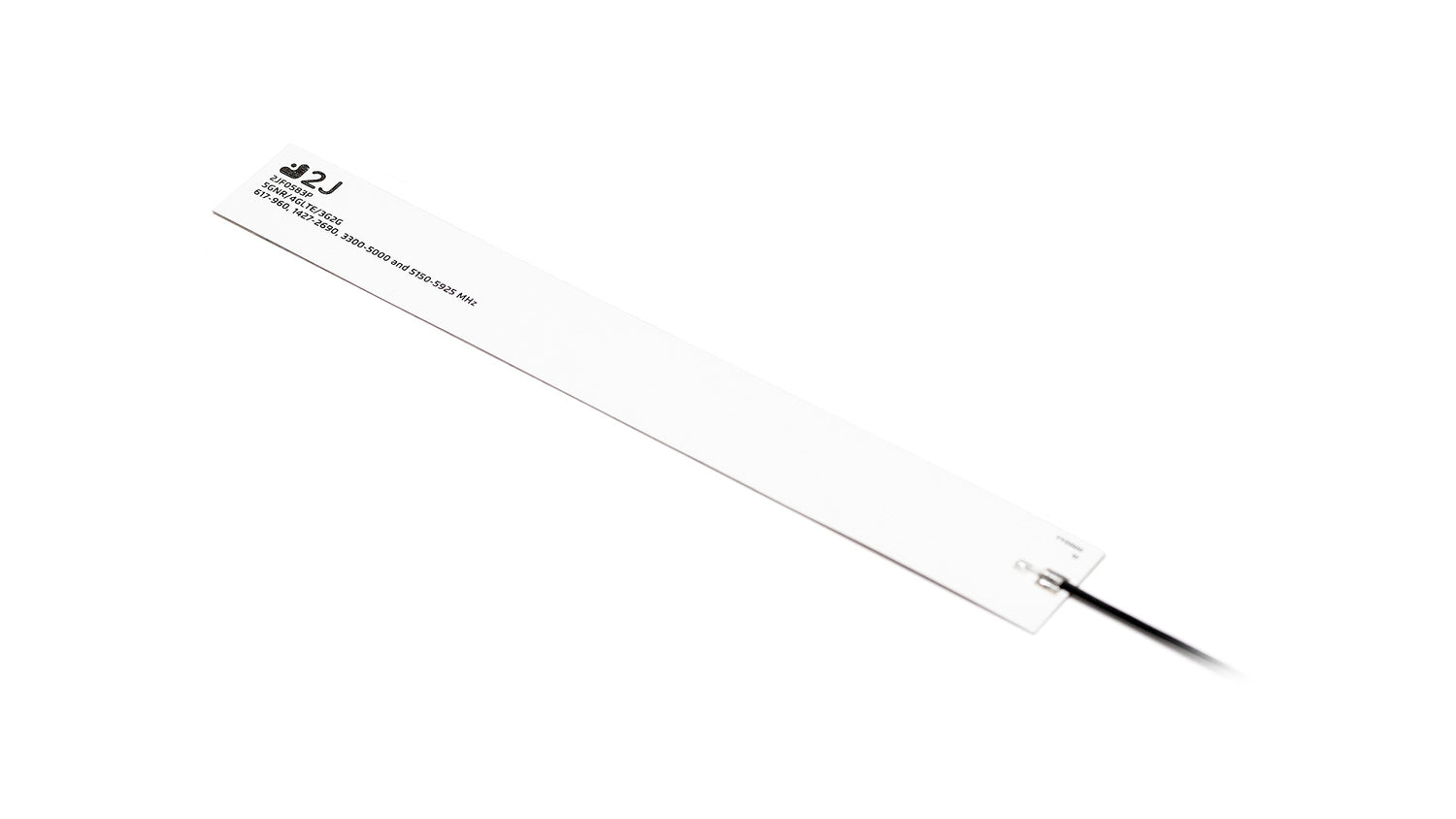

2JF0583P 5G flexible Klebeantenne U.FL 18cm

Name: 2JF0583P 5G flexible Klebeantenne U.FL 18cm
Brand: 2J
SKU: 2JF0583P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne bietet hohe Effizienz und zuverlässige Leistung über alle globalen 5G-, 4G-, 3G- und 2G-Mobilfunkbänder hinweg. Ihr Peel-and-Stick-Design ermöglicht eine einfache Integration in Kunststoffgehäuse, einschließlich gewölbter Oberflächen, was sie ideal für platzbeschränkte Anwendungen macht. Die Antenne ist unabhängig von der Massebene und aus hochwertigem flexiblem Polymer gefertigt, was Langlebigkeit und einen konsistenten Betrieb bei extremen Temperaturen gewährleistet. Sie ist eine kosteneffektive Lösung für Hersteller von Geräten in großen Stückzahlen in den Bereichen Verbraucher, Industrie und Handel und unterstützt Anwendungen wie IoT, Automatisierung, Wearables, öffentliche Sicherheit und mehr.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

Steckertyp: U.FL
Kabellänge: 18cm
Kabeltyp: 1,37mm Mini-Koax

Installation / Umwelt

Die Antenne ist mit ultradünnen Abmessungen von 155 x 19,5 x 0,2 mm und starker Klebemontage konzipiert, was eine einfache Installation an der Innenseite von Kunststoffgehäusen ermöglicht, wo der Platz begrenzt ist, einschließlich gewölbter Oberflächen. Sie wird aus hochwertigem flexiblem Polymer hergestellt und ist auch in starren Fiberglasmaterialien erhältlich. Sie hält extremen Temperaturen von -40°C bis +85°C stand, was sie ideal für extreme Innen- oder Außengeräteanwendungen macht. Die 2JF0583P wird mit einem Standard-U.FL-Stecker und einem 1,37mm Mini-Koax-Kabel mit einer Länge von 180 mm geliefert. Anpassungsoptionen sind verfügbar, einschließlich einer großen Auswahl an alternativen Steckern und Kabeln, um spezifische Anforderungen zu erfüllen.

Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 155 × 19,5 × 0,2 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-16,3, ~-12,1, ~-5,2, ~-8,8
VSWR: ~1,5:1, ~1,9:1, ~4,8:1, ~2,5:1
Effizienz (%): ~54,5, ~67,9, ~35,1, ~44,6
Spitzengewinn (dBi): ~1,9, ~4,4, ~0,9, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0583P","title":"5GNR/4GLTE/3G/2G Flexible Polymer Klebemontage Antenne","mountingType":"Klebemontage (Flexibel)","ipRating":null,"dimensions_mm":"155 × 19.5 × 0.2","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-16.3","vswr":"~1.5:1","efficiency_percent":"~54.5","peakGain_dbi":"~1.9","averageGain_db":"~-2.6"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.1","vswr":"~1.9:1","efficiency_percent":"~67.9","peakGain_dbi":"~4.4","averageGain_db":"~-1.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-5.2","vswr":"~4.8:1","efficiency_percent":"~35.1","peakGain_dbi":"~0.9","averageGain_db":"~-5.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-8.8","vswr":"~2.5:1","efficiency_percent":"~44.6","peakGain_dbi":"~4.4","averageGain_db":"~-3.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":180}]}
