2J | Artikelnummer: 2JF0624P

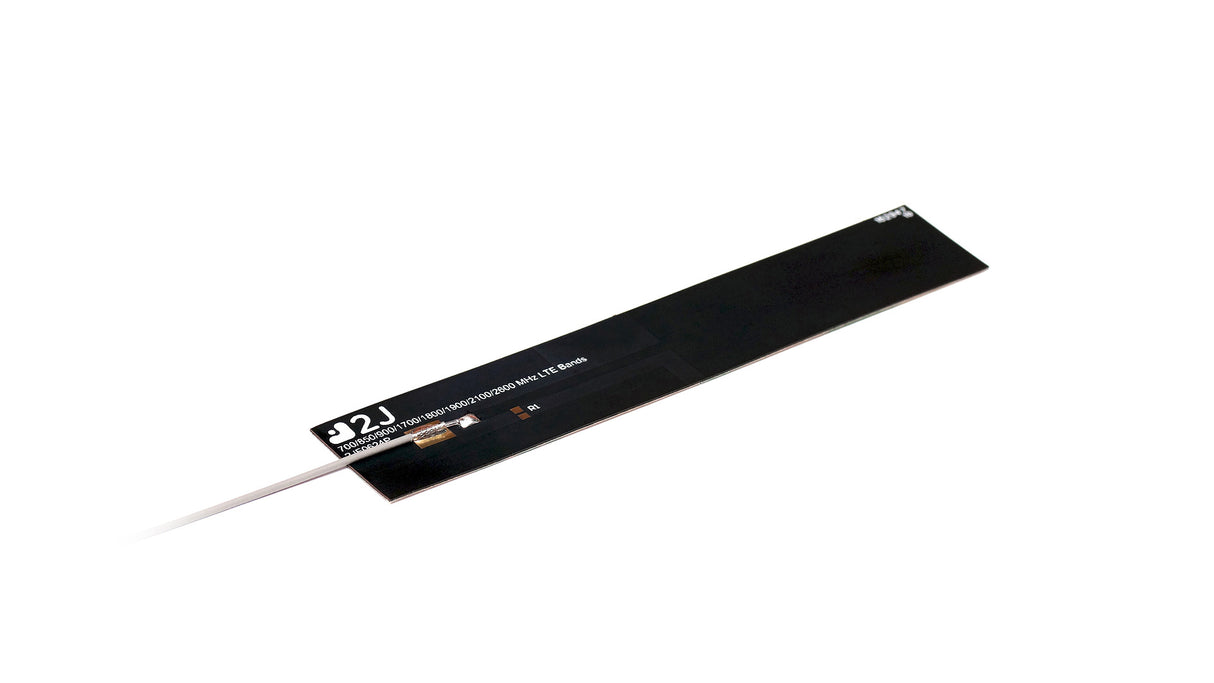

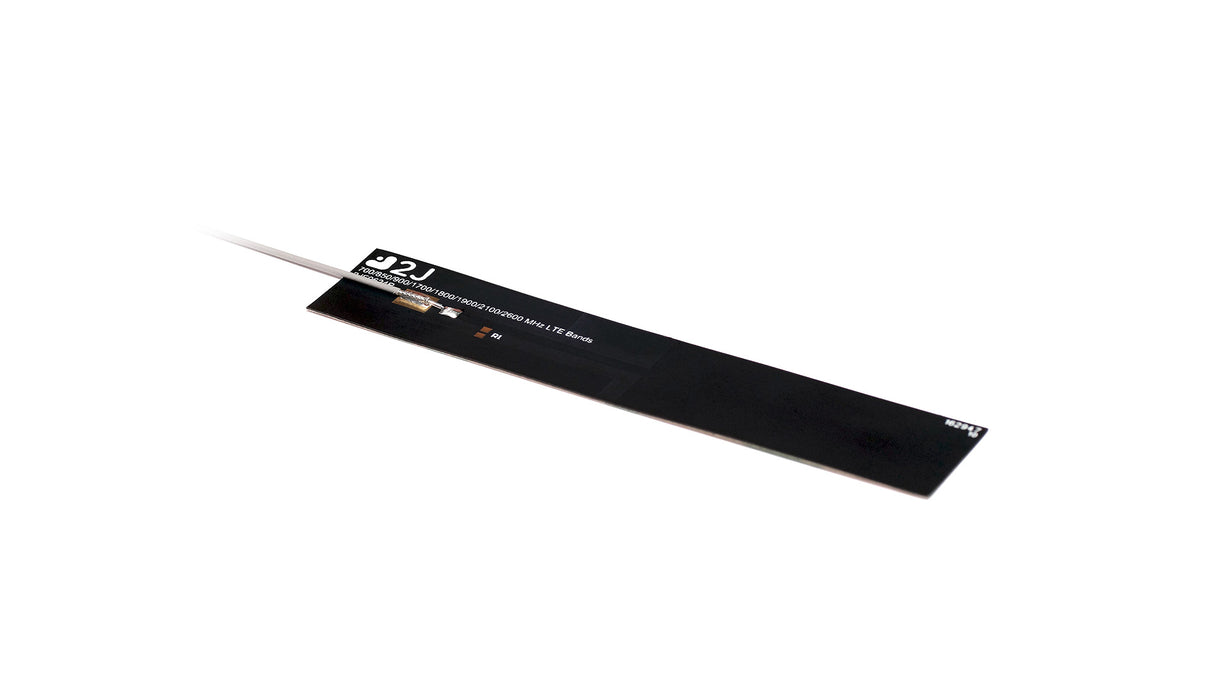

2JF0624P 4G/LTE Klebehalterung flexible Leiterplattenantenne

Name: 2JF0624P 4G/LTE Klebehalterung flexible Leiterplattenantenne
Brand: 2J
SKU: 2JF0624P
Price: 4.24 EUR
Availability: InStock

€4,24

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

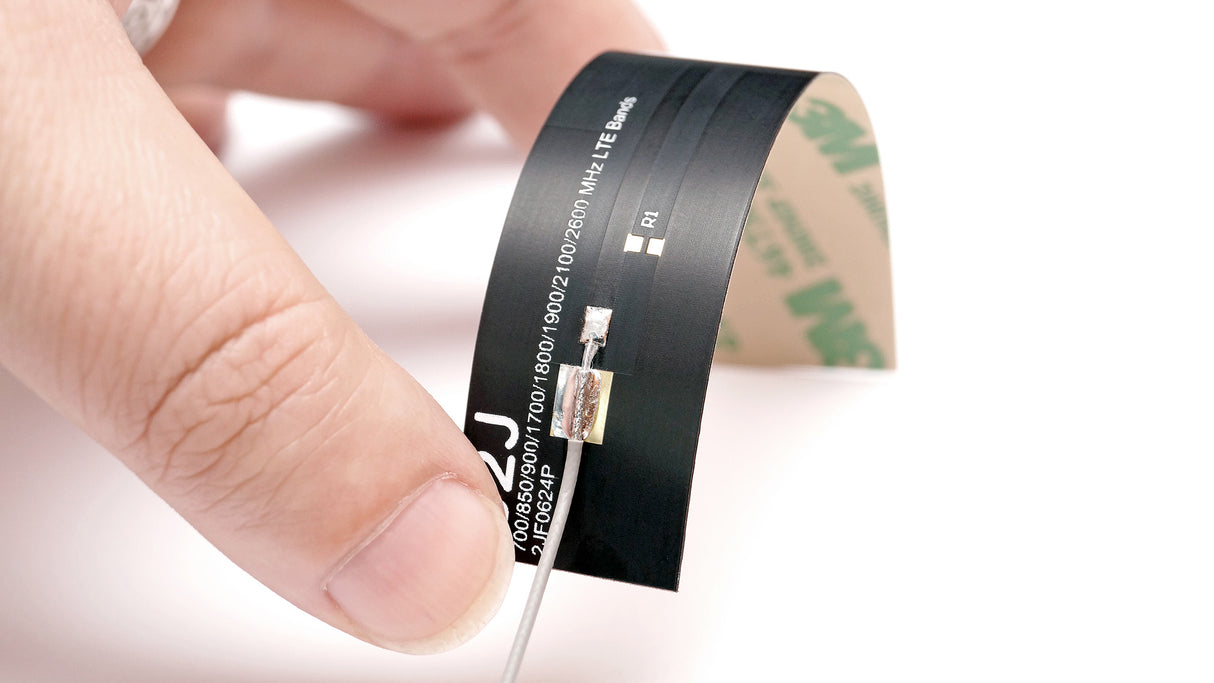

Diese ultradünne, flexible PCB-Antenne ist für die nahtlose Integration in kompakte Geräte konzipiert, die zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität benötigen. Ihr omnidirektionales Strahlungsmuster gewährleistet eine 360°-Abdeckung, was sie ideal für Anwendungen macht, bei denen eine konstante Signalstärke entscheidend ist. Die Antenne ist unabhängig von der Massefläche und verfügt über eine selbstklebende Rückseite für eine einfache Montage auf verschiedenen Oberflächen. Hohe Effizienz und Breitbandleistung unterstützen eine breite Palette von Mobilfunkbändern, wodurch sie sich für IoT, Unterhaltungselektronik, Robotik, Asset-Tracking und mehr eignet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Monopol
Mobilfunktechnologien: 4G/LTE
Standort: Intern
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 110,4 x 20,8 x 0,2 mm

Konnektivität 1 - Mobilfunk (4G LTE/3G/2G)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,6:1, ~2,0:1, ~2,8:1
Effizienz (%): ~59, ~68, ~59
Spitzenverstärkung (dBi): ~1,0, ~3,4, ~2,5
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0624P","title":"4G LTE/3G/2G Flexible Ultra-Dünne PCB-Antenne","mountingType":"Selbstklebend (Klebemontage Flexibel)","ipRating":null,"dimensions_mm":"110.4 x 20.8 x 0.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-12.9","vswr":"~1.6:1","efficiency_percent":"~59","peakGain_dbi":"~1.0","averageGain_db":"~-2.3"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.4","vswr":"~2.0:1","efficiency_percent":"~68","peakGain_dbi":"~3.4","averageGain_db":"~-1.7"},{"range_mhz":"2500-2700","returnLoss_db":"~-6.3","vswr":"~2.8:1","efficiency_percent":"~59","peakGain_dbi":"~2.5","averageGain_db":"~-2.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":150}]}
