2J | Artikelnummer: 2JF0704P

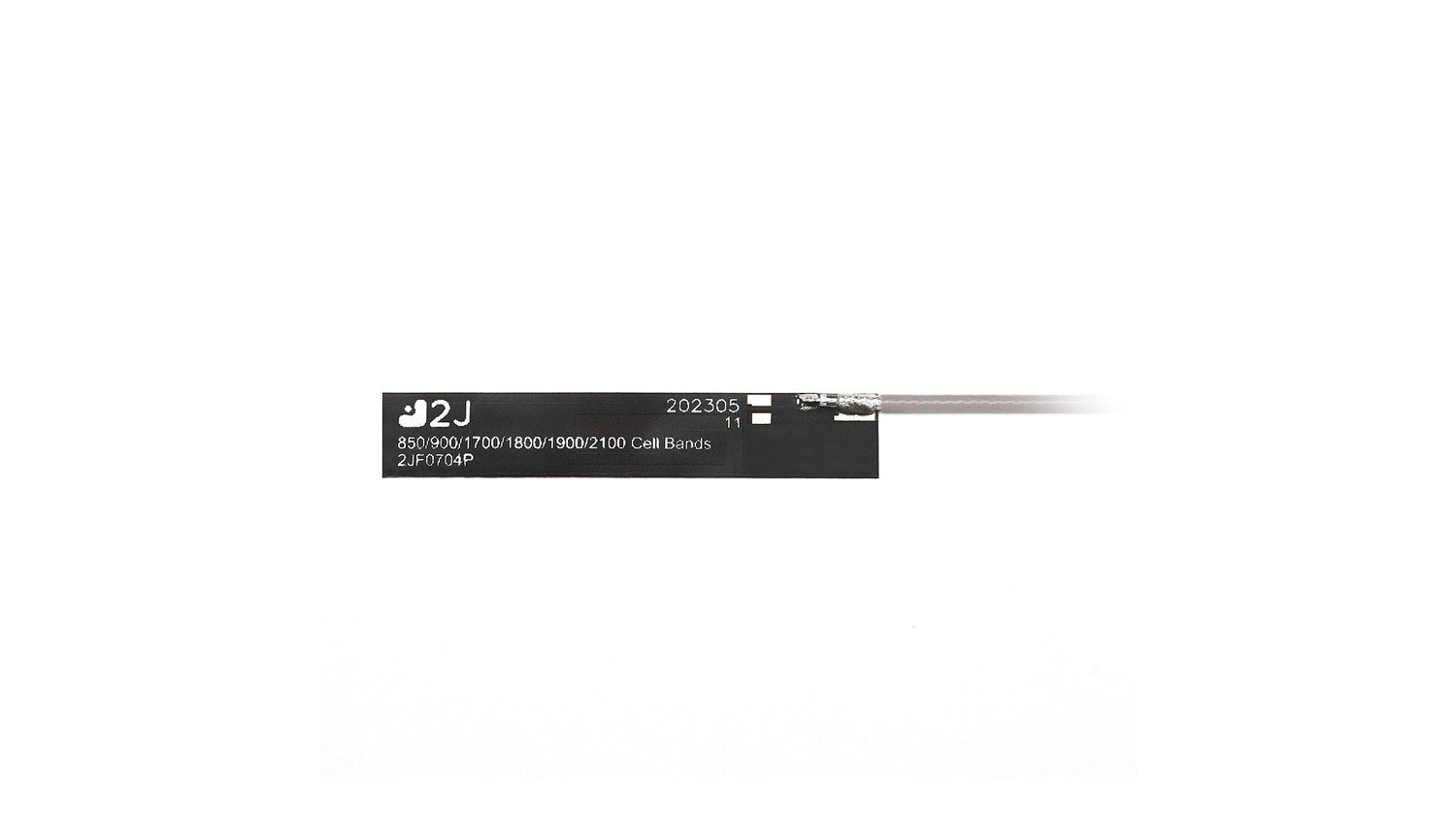

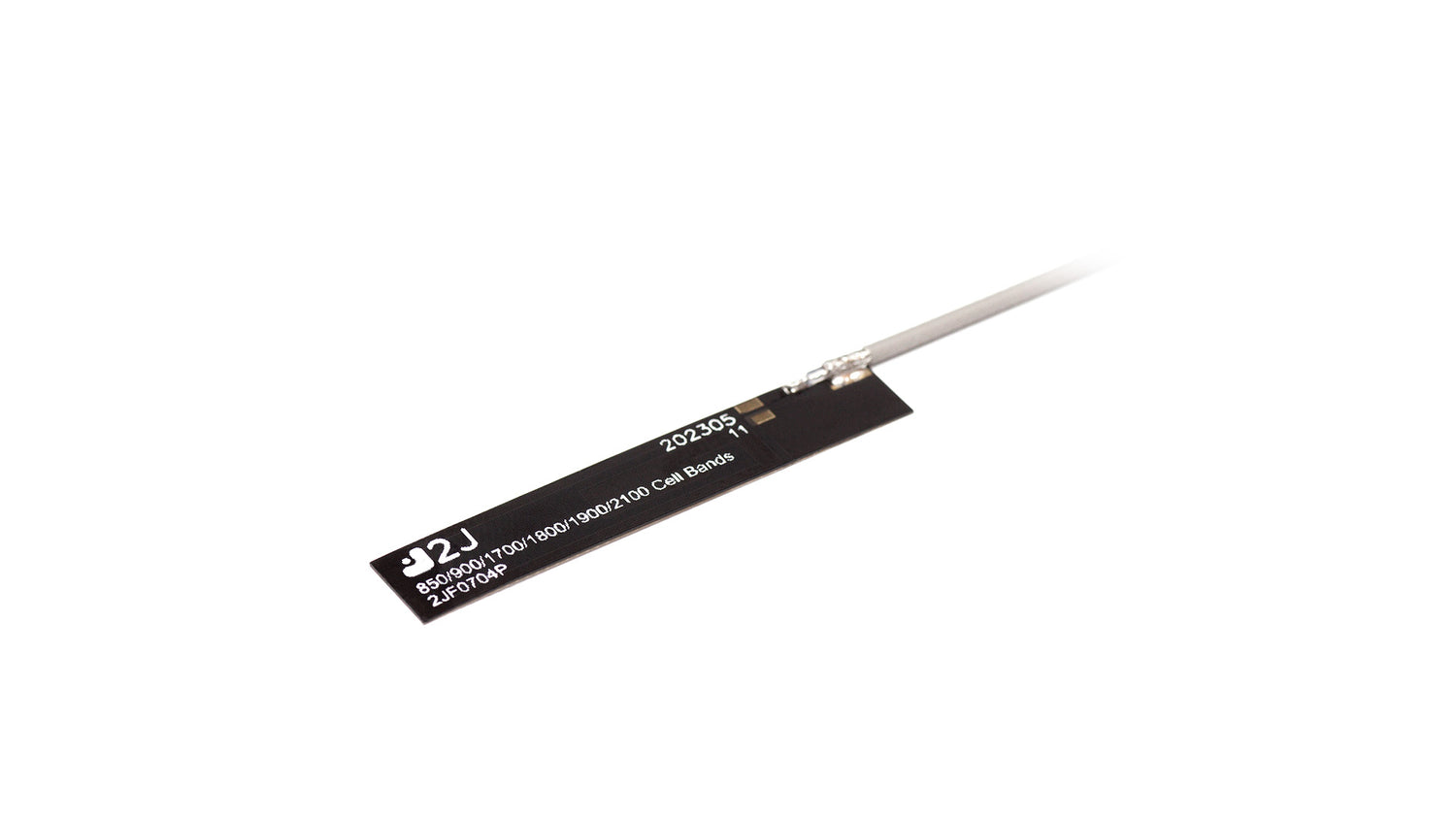

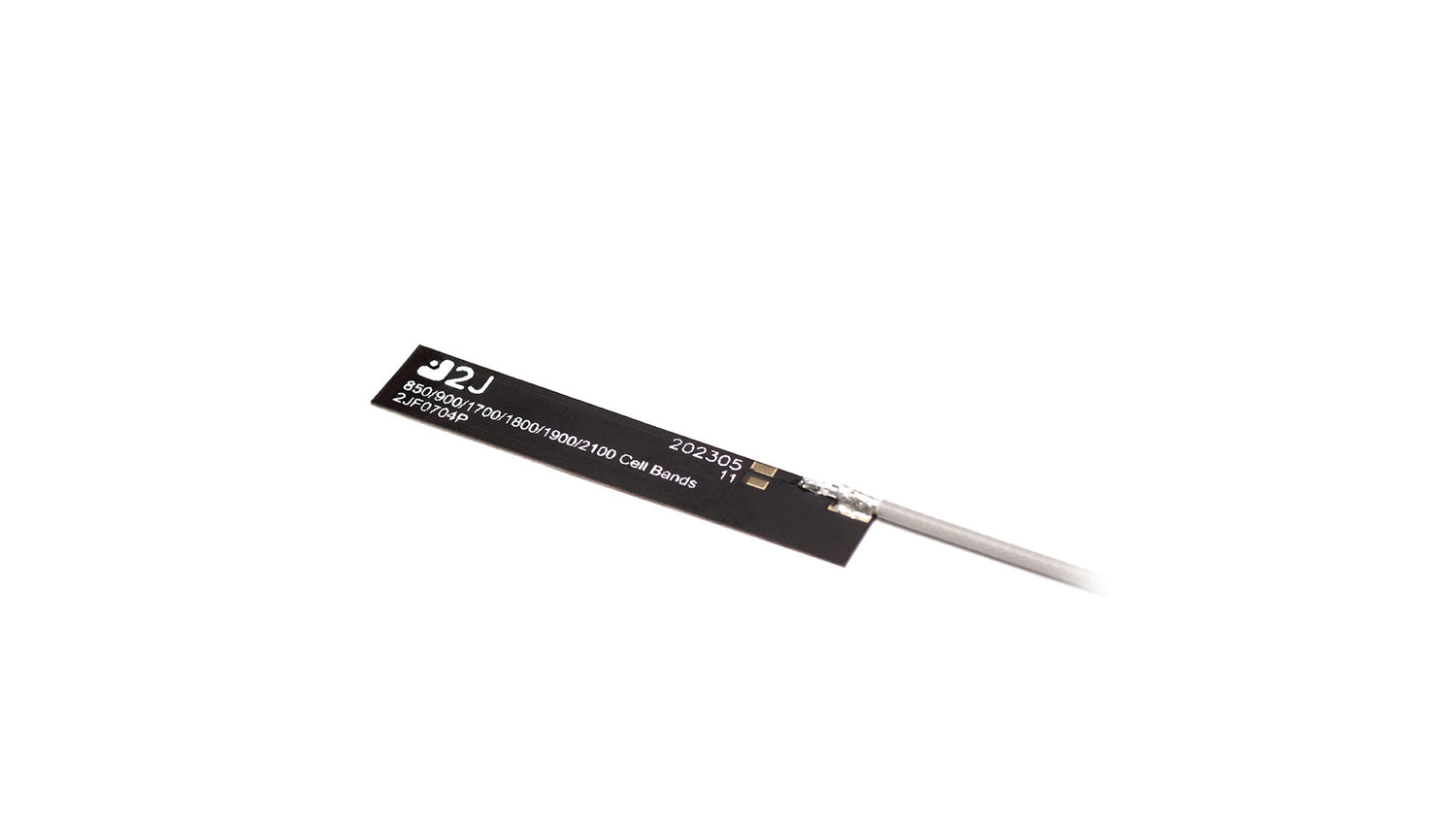

2JF0704P 3G, 2G zellulare flexible ultradünne PCB Klebeantenne

Name: 2JF0704P 3G, 2G zellulare flexible ultradünne PCB Klebeantenne
Brand: 2J
SKU: 2JF0704P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne ist für die nahtlose Integration in kompakte Geräte konzipiert, die eine zuverlässige zellulare Konnektivität erfordern. Ihr omnidirektionales Design gewährleistet eine 360°-Abdeckung, was sie ideal für Anwendungen wie Unterhaltungselektronik, Robotik, Mobilfunknetze, Asset-Tracking, Wearables und mehr macht. Die Antenne ist unabhängig von der Massebene und verfügt über eine selbstklebende Rückseite für eine einfache Installation in internen Umgebungen. Ihre kleine Bauform ermöglicht eine vielseitige Platzierung und unterstützt eine breite Palette drahtloser Anwendungen.

Konnektivitäten

3G/2G/CELL

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage Flexibel
Ort: Intern
Typ: Einzel
Abmessungen: 40,0 × 7,0 × 0,15 mm

Konnektivität 1 - Cellular

Standards: 2G und 3G
Frequenz: 824-960, 1710-2170 MHz
VSWR: ~3,9:1, ~6,5:1
Effizienz (%): ~30,1, ~32,1
Spitzenverstärkung (dBi): ~0,1, ~0,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0704P","title":"Zellulare Flexible Ultra-Dünne PCB Klebemontage Antenne","mountingType":"Klebemontage Flexible","ipRating":null,"dimensions_mm":"40.0 × 7.0 × 0.15","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["3G","2G"],"frequencies":[{"range_mhz":"824-960","returnLoss_db":"~-6.3","vswr":"~3.9:1","efficiency_percent":"~30.1","peakGain_dbi":"~0.1","averageGain_db":"~-5.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-3.0","vswr":"~6.5:1","efficiency_percent":"~32.1","peakGain_dbi":"~0.5","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37 mm","cableLength_mm":100}]}
