2J  |  Artikelnummer: 2JF0783P-018MC137B-UFL

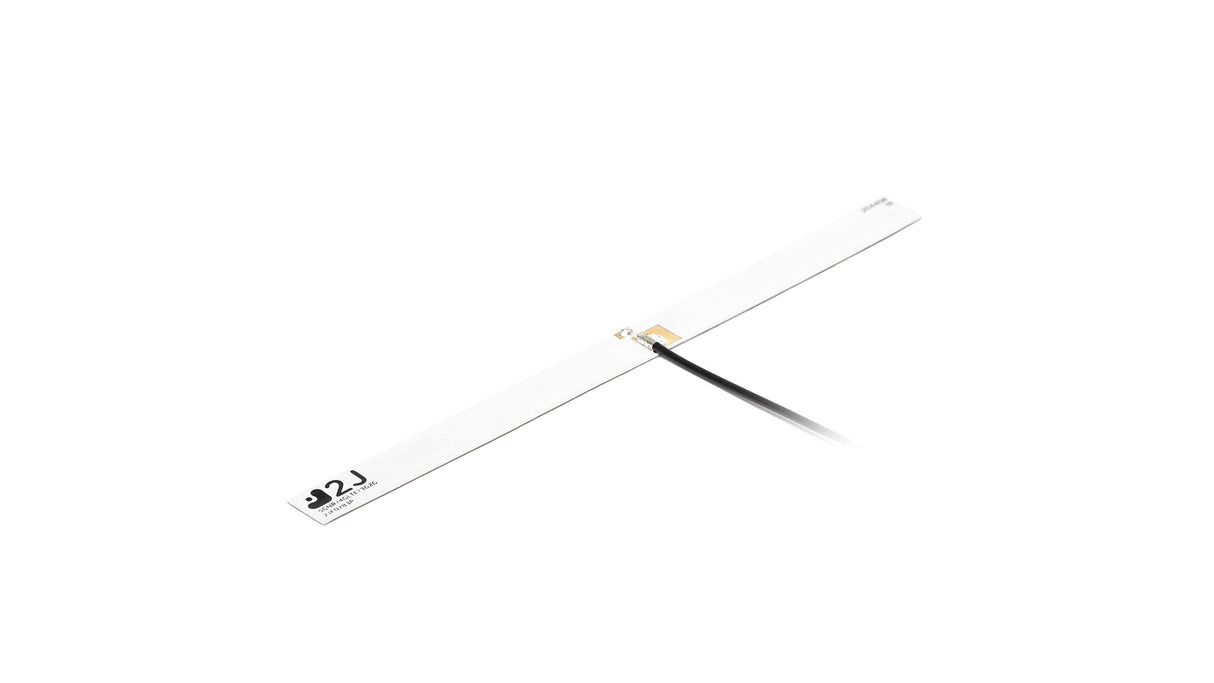

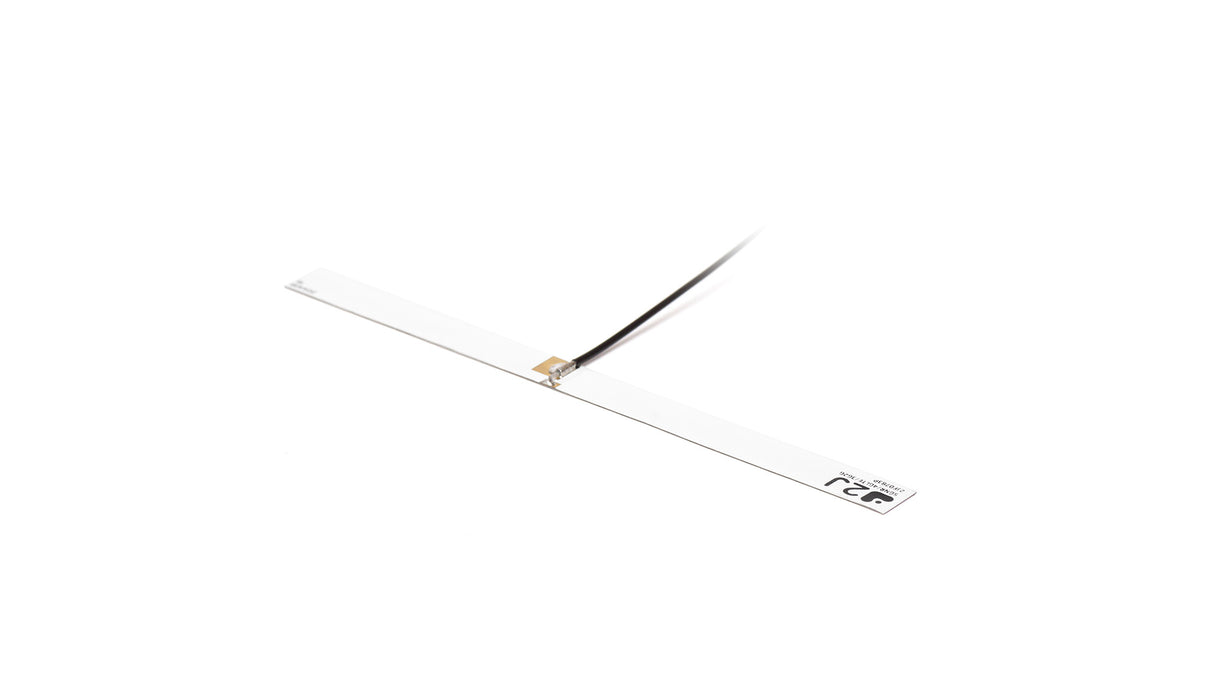

2JF0783P 5G flexible Klebeantenne U.FL 18cm

€5,50
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke flexible Klebemontage-Antenne wurde für die nahtlose Integration in platzbeschränkte Geräte entwickelt und bietet robuste globale Mobilfunk- und Breitband-Konnektivität über 5G, 4G, 3G und 2G Netzwerke. Ihr ultradünnes, bodenflächenunabhängiges Design gewährleistet einen zuverlässigen Betrieb auf sowohl flachen als auch gewölbten Oberflächen, was sie ideal für IoT, M2M, Wearables, Automatisierung und andere anspruchsvolle Anwendungen macht. Die Antenne liefert stabile Spitzenverstärkung und Effizienz über alle unterstützten Bänder hinweg und sorgt so für optimale Datenübertragung und Geräteleistung in industriellen, kommerziellen und Verbraucherumgebungen.

  • Ultrabreitband-Abdeckung von 617 MHz bis 5925 MHz
  • Flexible Polymerkonstruktion für einfache Installation
  • Abziehbare Klebemontage für schnelle Integration
  • Hohe Effizienz und geringer Stromverbrauch
  • Geeignet für extreme Temperaturumgebungen

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: U.FL
  • Kabellänge: 18 cm
  • Kabeltyp: 1,37 mm Mini-Koax

Installation / Umwelt

Die Antenne ist mit ultradünnen Abmessungen von 125 x 9 x 0,2 mm und starker Klebemontage konzipiert, was eine einfache Installation an der Innenseite von Kunststoffgehäusen ermöglicht, wo der Platz begrenzt ist, einschließlich gewölbter Oberflächen. Sie wird aus hochwertigem flexiblem Polymer hergestellt und ist auch in starren Fiberglasmaterialien erhältlich. Sie hält extremen Temperaturen von -40°C bis +85°C stand, was sie ideal für extreme Innen- oder Außengeräteanwendungen macht. Die 2JF0783P wird mit einem Standard-U.FL-Stecker und einem 1,37 mm Mini-Koax-Kabel mit einer Länge von 180 mm geliefert. Unser Team bietet eine breite Palette alternativer Stecker und Kabel für Anpassungen an.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 125 × 9 × 0,2 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7,3, ~-7,5, ~-10,6, ~-13,1
VSWR: ~3,2:1, ~2,7:1, ~2,0:1, ~1,8:1
Effizienz (%): ~45,3, ~51,4, ~51,0, ~46,5
Spitzenverstärkung (dBi): ~0,7, ~2,9, ~4,5, ~6,3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0783P","title":"5GNR/4GLTE/3G/2G Flexible Polymer Klebemontage Antenne","mountingType":"Klebemontage Flexibel","ipRating":null,"dimensions_mm":"125 × 9 × 0.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.3","vswr":"~3.2:1","efficiency_percent":"~45.3","peakGain_dbi":"~0.7","averageGain_db":"~-4.0"},{"range_mhz":"1427-2690","returnLoss_db":"~-7.5","vswr":"~2.7:1","efficiency_percent":"~51.4","peakGain_dbi":"~2.9","averageGain_db":"~-2.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.6","vswr":"~2.0:1","efficiency_percent":"~51.0","peakGain_dbi":"~4.5","averageGain_db":"~-2.9"},{"range_mhz":"5150-5925","returnLoss_db":"~-13.1","vswr":"~1.8:1","efficiency_percent":"~46.5","peakGain_dbi":"~6.3","averageGain_db":"~-3.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":180}]}
