Beschreibung
Diese ultrakompakte Antenne bietet hohe Leistung für 5G-, 4G-, 3G- und 2G-Mobilfunkanwendungen und ist somit ideal für die Integration in Geräte mit strengen Größenbeschränkungen. Ihre flexible Polymerkonstruktion und die Klebemontage ermöglichen eine vielseitige Installation auf Leiterplatten oder in kompakten Gehäusen und unterstützen eine breite Palette von Industrie-, Verbraucher- und IoT-Anwendungen. Die Antenne ist für Effizienz über niedrige und hohe Frequenzbänder optimiert und gewährleistet zuverlässige Konnektivität sowie Kompatibilität mit globalen Mobilfunkstandards.
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Stecker & Kabel
- Steckertyp: U.FL
- Kabellänge: 42 cm
- Kabeltyp: 1,37 mm Mini-Koax
Installation / Umwelt

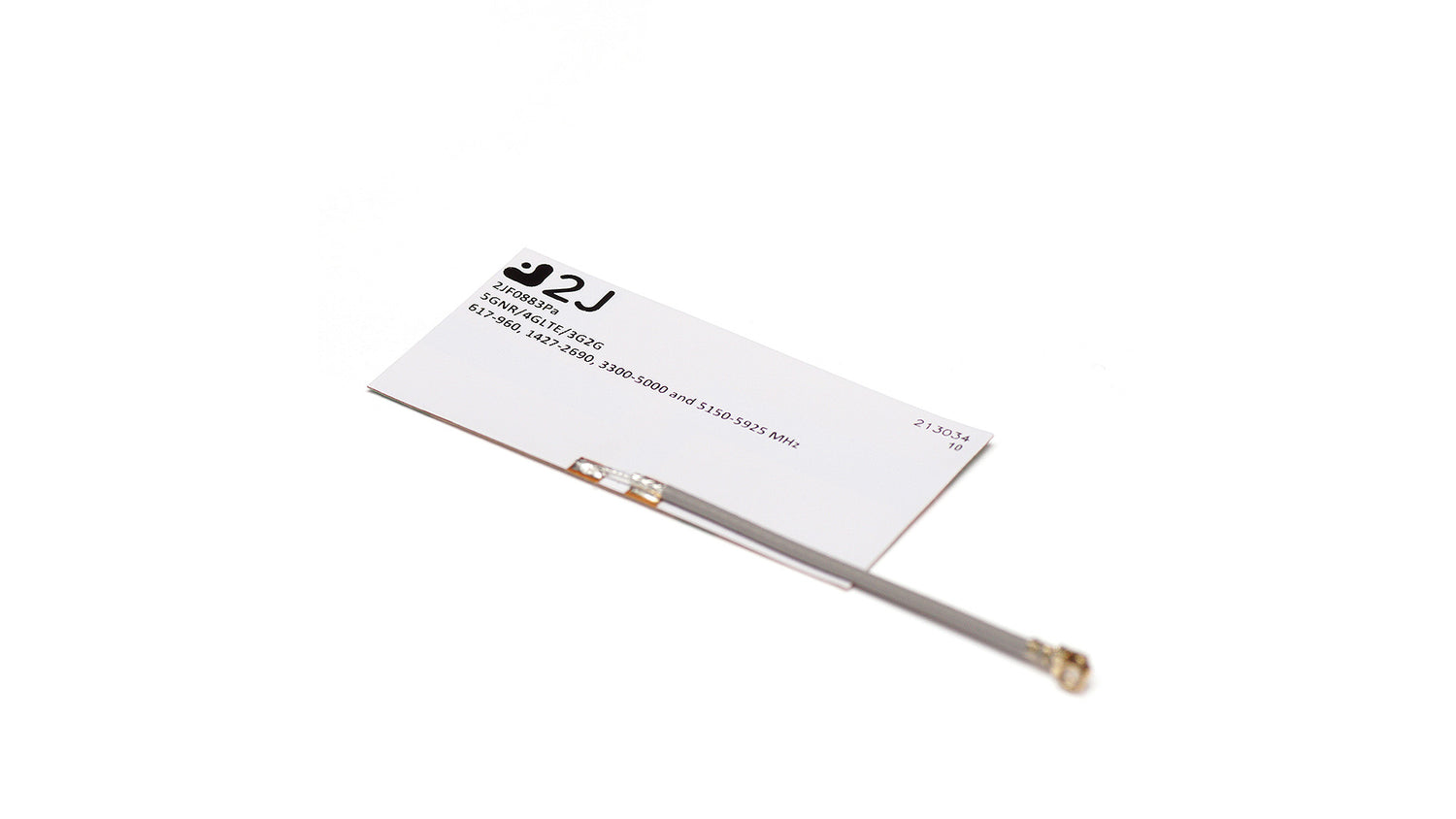

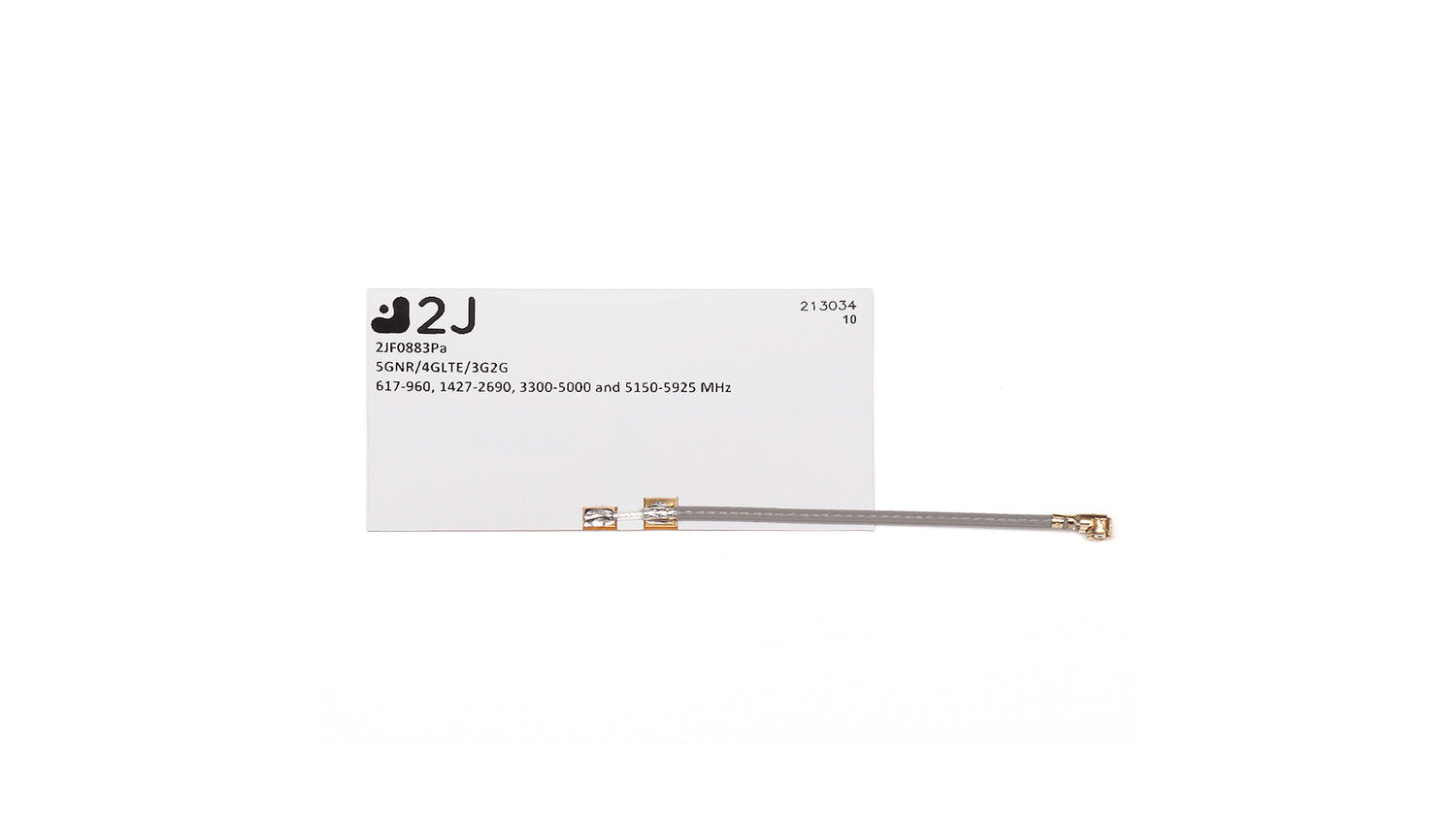

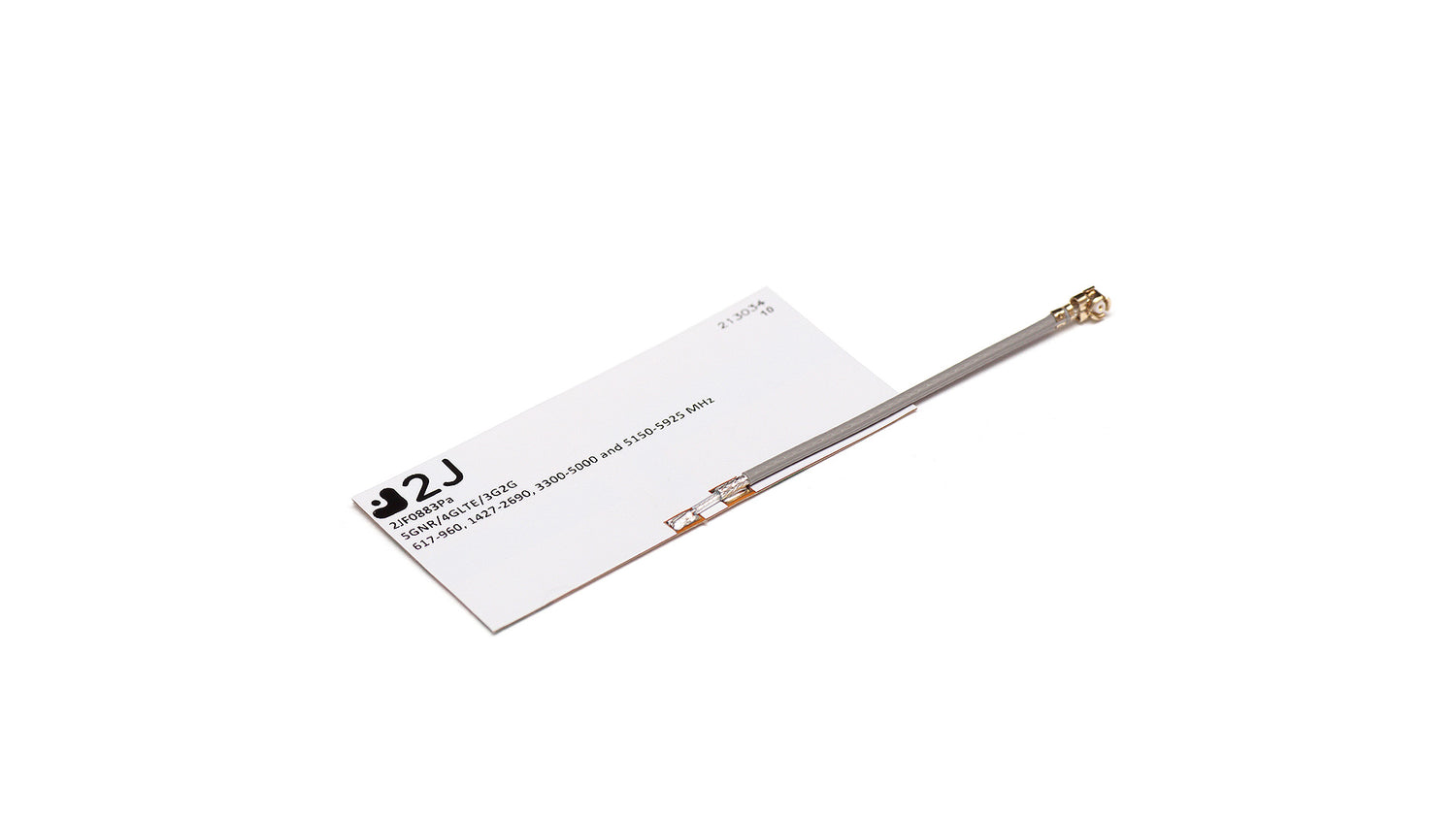

Der ultrakompakte 2JF0883P mit den Maßen 50 x 25 x 0,2 mm wird aus hochwertigem flexiblem Polymermaterial hergestellt und ist die Antenne mit der kleinsten Baufläche auf dem Markt, ohne Leistungseinbußen. Die Klebemontage ermöglicht vielseitige Installationen im Gerät oder auf der Leiterplatte, wo Größenbeschränkungen eine Herausforderung darstellen. Diese flexible Antenne passt sich jeder Positionierungsanforderung an, da sie nach oben, flach, nach unten und in Zwischenwinkeln integriert werden kann. Durch das Hinzufügen eines kurzen Kabels zwischen der Antenne und der Erweiterung der Massefläche können wir die Antennengröße minimieren und gleichzeitig die elektrische Länge der kollinearen und nicht-kollinearen Strahlungselemente maximieren. Die Antenne ist rechts gespeist, was eine einfache Antennenintegration und die Verwendung einiger PCB-Mobilfunkmodule ermöglicht, die das Signalpad auf der rechten oder linken Seite haben können. (Bitte beachten Sie das Produkt 2JF0883P für die 5GNR-Linkspeisungsantenne). Diese neue Technologie macht diese Antenne zu einer zukunftssicheren Lösung, angesichts der hohen Nachfrage nach kleineren Geräten und Antennenminiaturisierung.
Der 2JF0883Pa wird mit einem U.FL-Stecker und einem perfekt abgestimmten 42 mm langen 1,37 mm Mini-Koax-Kabel geliefert. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungsbedürfnisse zu erfüllen.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 50 × 25 × 0,2 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,6, ~-6,7, ~-7,4, ~-7,8
VSWR: ~3,6:1, ~3,6:1, ~2,9:1, ~2,6:1
Effizienz (%): ~45,5, ~45,7, ~45,4, ~45,9
Spitzengewinn (dBi): ~1,3, ~0,8, ~3,0, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25
