2J  |  Artikelnummer: 2JF0924P-015MC137-UFL

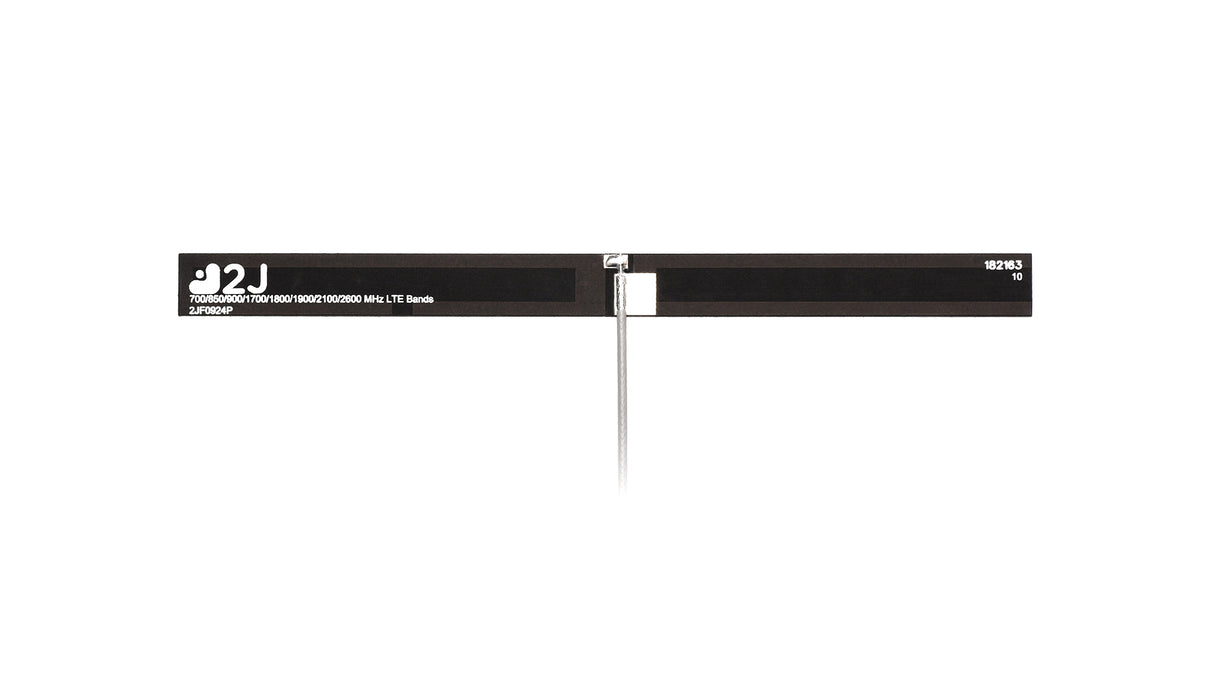

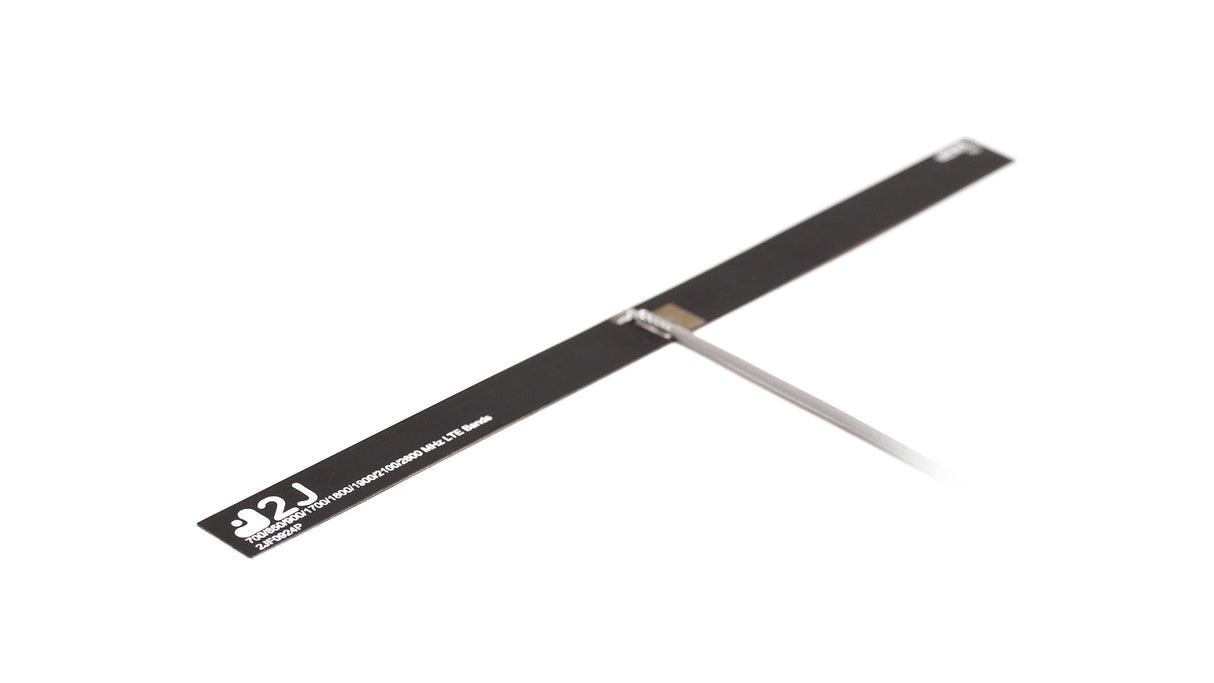

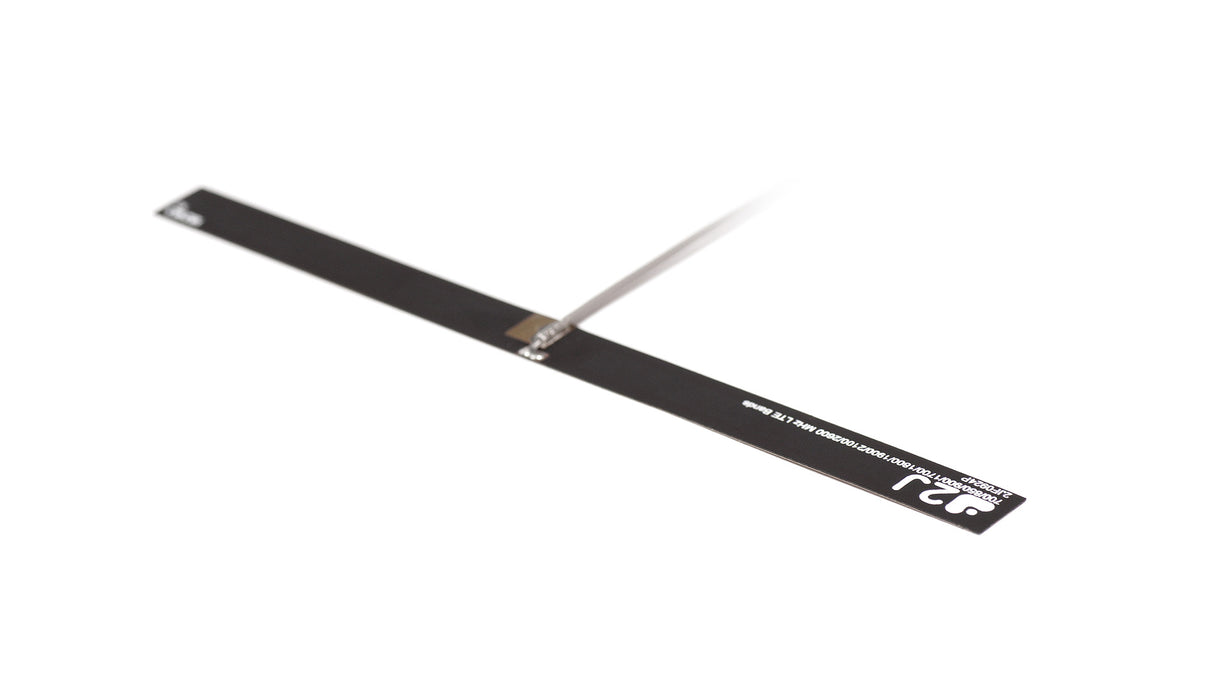

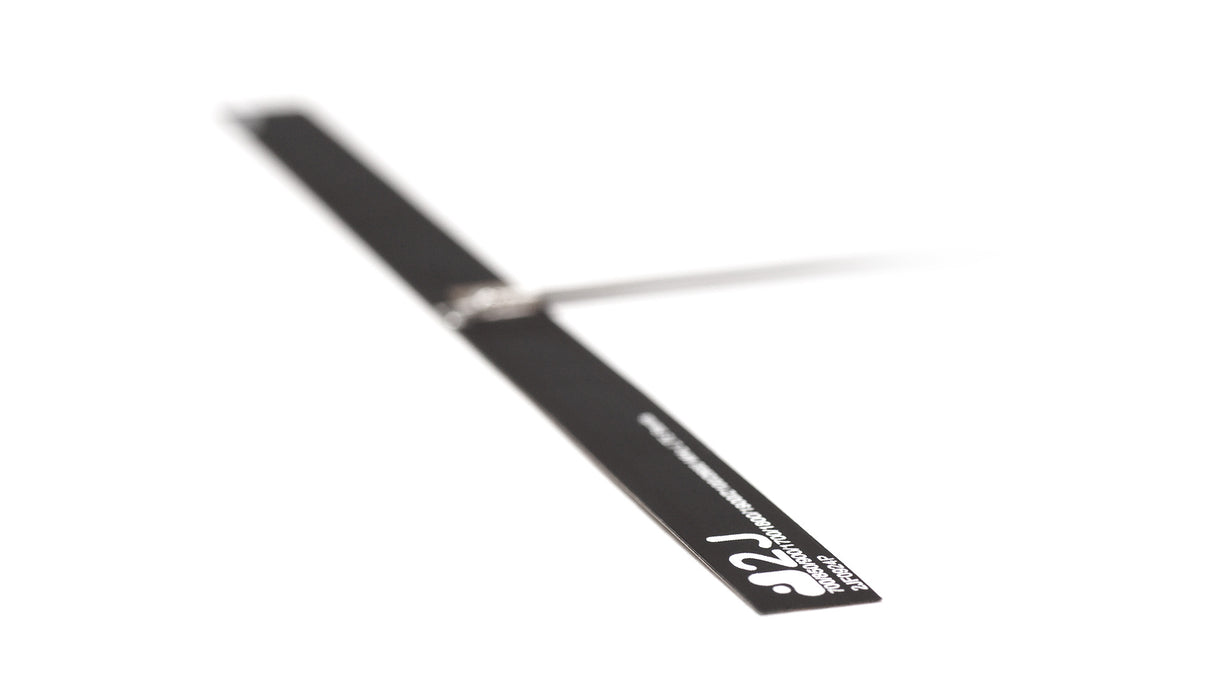

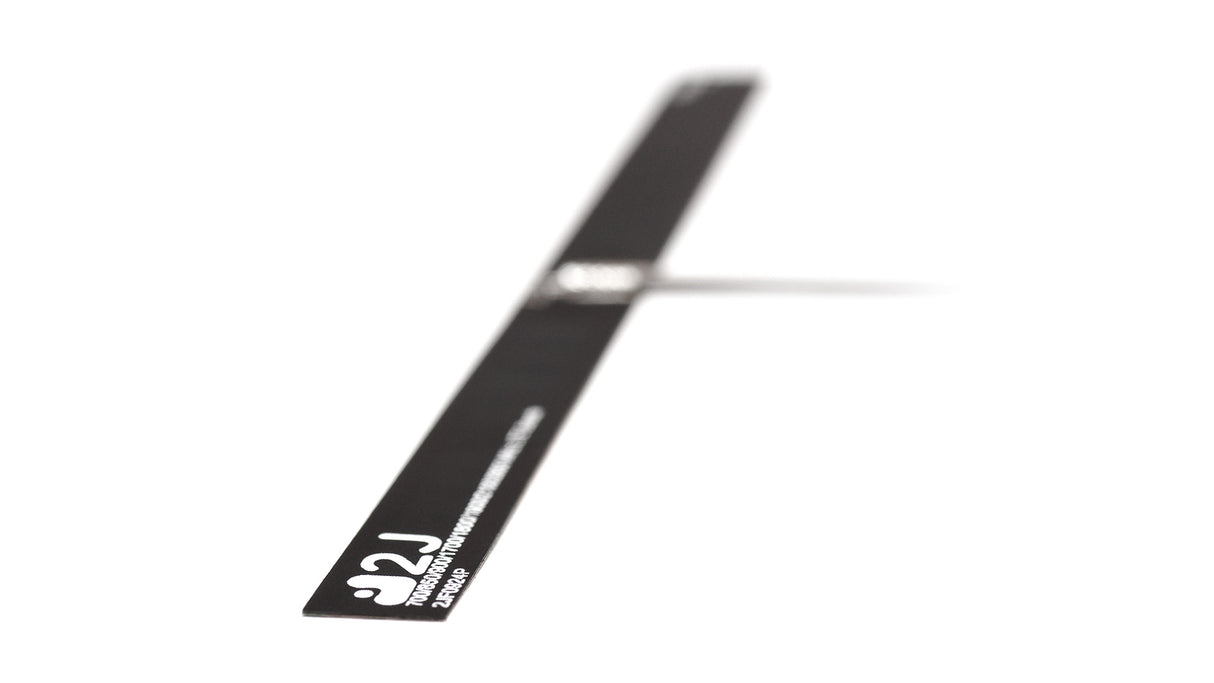

2JF0924P 4G/LTE Klebehalterung flexible Antenne U.FL 15cm

€5,30
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Antenne ist für die nahtlose Integration in Geräte konzipiert, die zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität benötigen. Ihre selbstklebende Rückseite und die flexible PCB-Konstruktion machen sie ideal für interne Installationen, bei denen der Platz begrenzt ist. Die Antenne bietet omnidirektionale Abdeckung und hohe Leistung über einen weiten Frequenzbereich, was sie für Anwendungen wie IoT-Geräte, Wearables, Asset-Tracking und Unterhaltungselektronik geeignet macht.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Stecker & Kabel

  • Steckertyp: U.FL-Male
  • Kabellänge: 15 cm
  • Kabeltyp: MC137


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Standort: Intern
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 120 x 8,9 x 0,15 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
Effizienz (%): ~50,3, ~50, ~58,8
Spitzenverstärkung (dBi): ~0,2, ~2,2, ~4,5
VSWR: ~2,5:1, ~2,4:1, ~2,3:1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF0924P","title":"4G LTE/3G/2G Flexible Ultra-Dünne PCB Klebemontage 90° Kabelantenne","mountingType":"Klebemontage (Selbstklebend Flexibel)","ipRating":null,"dimensions_mm":"120 x 8.9 x 0.15","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-8.8","vswr":"~2.5:1","efficiency_percent":"~50.3","peakGain_dbi":"~0.2","averageGain_db":"~-3.2"},{"range_mhz":"1710-2170","returnLoss_db":"~-8.1","vswr":"~2.4:1","efficiency_percent":"~50.0","peakGain_dbi":"~2.2","averageGain_db":"~-3.0"},{"range_mhz":"2500-2700","returnLoss_db":"~-8.0","vswr":"~2.3:1","efficiency_percent":"~58.8","peakGain_dbi":"~4.5","averageGain_db":"~-2.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Coax","cableLength_mm":150}]}
