2J  |  Artikelnummer: 2JF1115P-010MC137-UFL

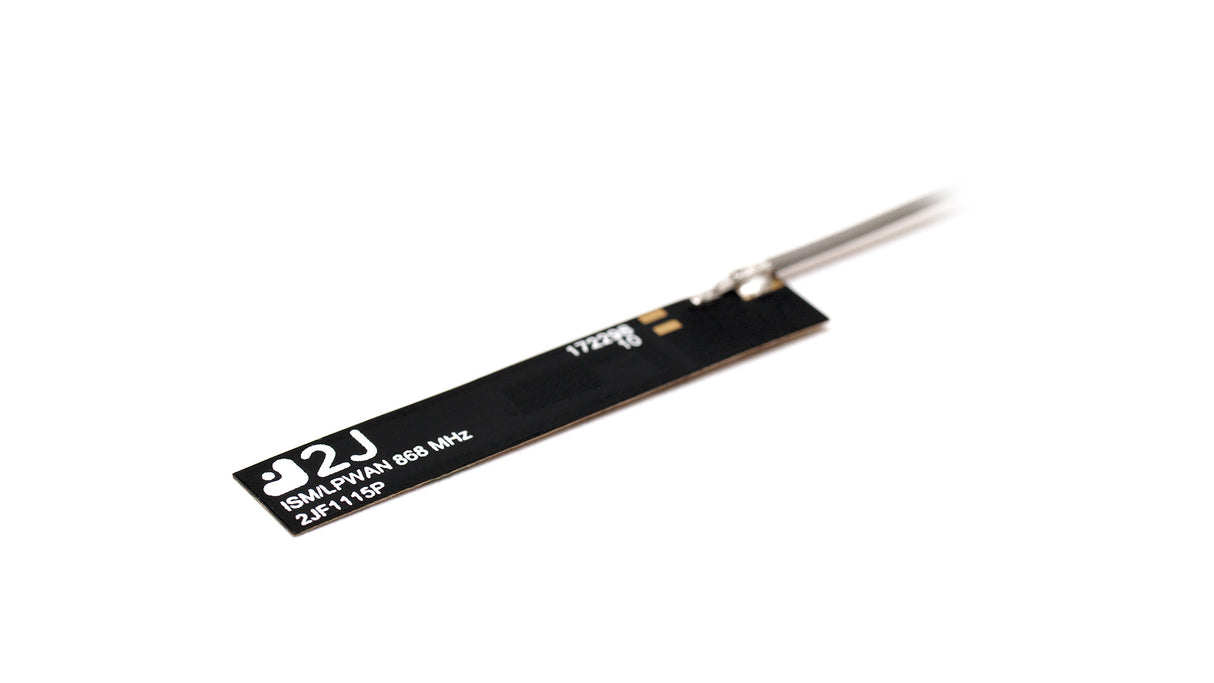

2JF1115P ISM Antennen Klebstoff flexible Leiterplatte U.FL 10cm

€3,05
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Antenne ist für 868 MHz ISM-Anwendungen konzipiert und bietet omnidirektionale Abdeckung sowie hohe Leistung in einem kompakten Formfaktor. Ihre selbstklebende Rückseite ermöglicht eine einfache Integration in eine Vielzahl von Geräten, was sie ideal für IoT, Smart Home, Industrie- und Unterhaltungselektronik macht, bei denen Platz knapp ist. Die Antenne ist unabhängig von der Massefläche, was eine konstante Leistung unabhängig von der Installationsumgebung gewährleistet.

Konnektivitäten

868MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Stecker & Kabel

  • Steckertyp: U.FL-Männlich
  • Kabellänge: 10 cm
  • Kabeltyp: MC137


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage Flexibel
Position: Intern
Typ: Einzel
Abmessungen: 40,0 x 7,0 x 0,2 mm

Konnektivität 1 - 868 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870 MHz
VSWR: ~1,4:1
Effizienz (%): ~57,7
Spitzenverstärkung (dBi): ~1,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF1115P","title":"868 MHz ISM Flexible ultradünne PCB Klebeantenne","mountingType":"Selbstklebend","ipRating":null,"dimensions_mm":"40.0 x 7.0 x 0.2","elements":[{"elementID":"ISM 868 MHz","type":"ISM","technologies":["ZigBee","ISM","SIGFOX","LoRa"],"frequencies":[{"range_mhz":"863-870","returnLoss_db":"~-14.9","vswr":"~1.4:1","efficiency_percent":"~57.7","peakGain_dbi":"~1.8","averageGain_db":"~-2.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"ISM 868 MHz","type":"U.FL","cableType":"1.37mm Mikro-Koaxialkabel","cableLength_mm":100}]}
