2J  |  Artikelnummer: 2JF1224P-015MC137-UFL

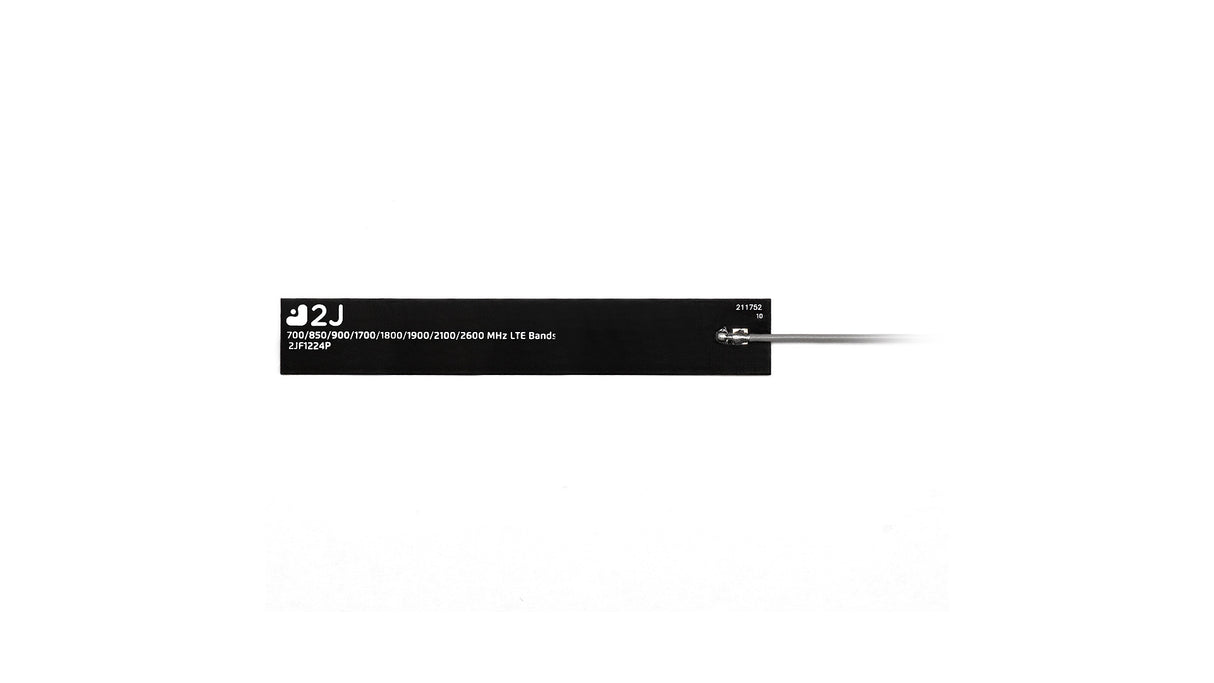

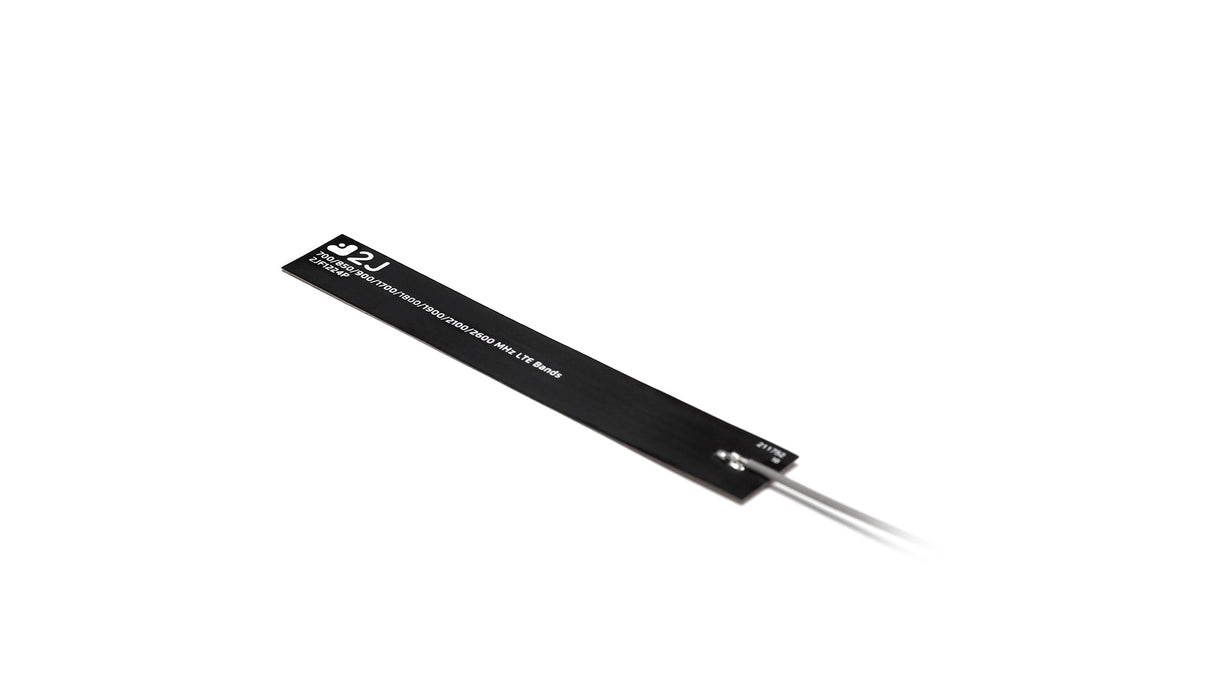

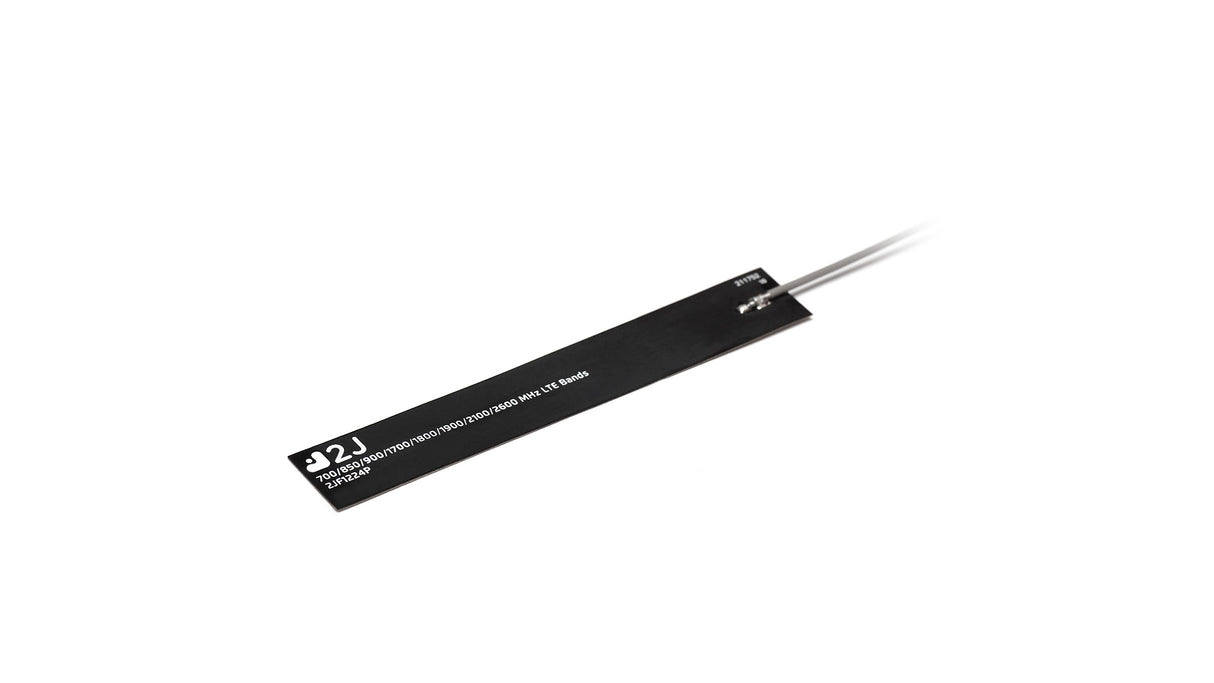

2JF1224P 4G/LTE Klebehalterung flexible interne Antenne U.FL 15cm

€5,20
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible Klebemontage-Antenne ist für die nahtlose Integration in kompakte Geräte konzipiert, die zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität benötigen. Ihr omnidirektionales Strahlungsmuster gewährleistet eine 360°-Abdeckung, was sie ideal für Anwendungen wie Unterhaltungselektronik, Robotik, Wearables, Asset-Tracking und IoT-Geräte macht. Die Antenne ist unabhängig von der Massebene und verfügt über eine selbstklebende Rückseite für eine einfache Installation auf verschiedenen Oberflächen. Ihr flaches Design ermöglicht eine unauffällige Platzierung innerhalb von Gehäusen und unterstützt leistungsstarke drahtlose Kommunikation in platzbeschränkten Umgebungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Stecker & Kabel

  • Steckertyp: U.FL-Stecker (männlich)
  • Kabellänge: 15 cm
  • Kabeltyp: MC137


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Standort: Intern
Montage: Klebemontage flexibel
Typ: Einzel
Abmessungen: 90 × 14 × 0,2 mm

Konnektivität 1 - Mobilfunk

Frequenz: 698-960, 1710-2170, 2500-2700 MHz
Standards: 2G, 3G, 4G
VSWR: ~2,5:1, ~1,6:1, ~1,7:1
Effizienz (%): ~48,6, ~60, ~60,1
Spitzenverstärkung (dBi): ~0,5, ~3,7, ~2,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF1224P","title":"4G LTE/3G/2G Flexible Ultra-Dünne PCB Klebemontage Antenne","mountingType":"Klebemontage (Flexibel)","ipRating":null,"dimensions_mm":"90 × 14 × 0.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-7.7","vswr":"~2.5:1","efficiency_percent":"~48.6","peakGain_dbi":"~0.5","averageGain_db":"~-3.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-14.4","vswr":"~1.6:1","efficiency_percent":"~60.0","peakGain_dbi":"~3.7","averageGain_db":"~-2.2"},{"range_mhz":"2500-2700","returnLoss_db":"~-12.8","vswr":"~1.7:1","efficiency_percent":"~60.1","peakGain_dbi":"~2.6","averageGain_db":"~-2.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":150}]}
