2J | Artikelnummer: 2JF1624P

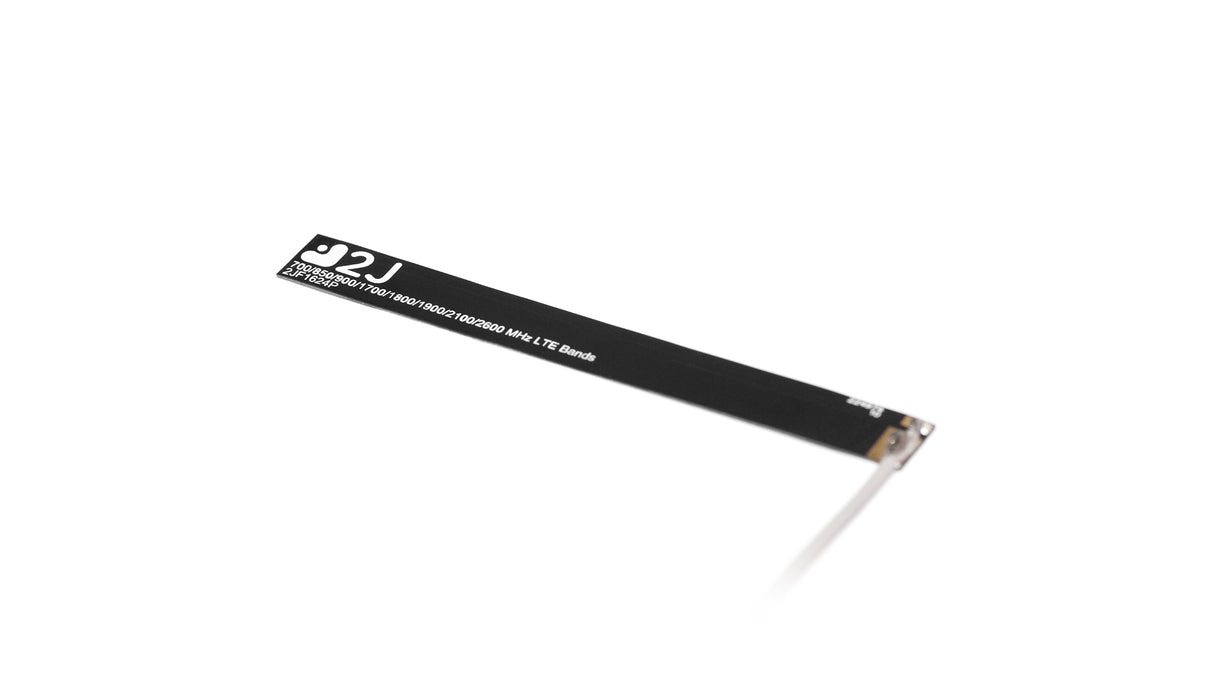

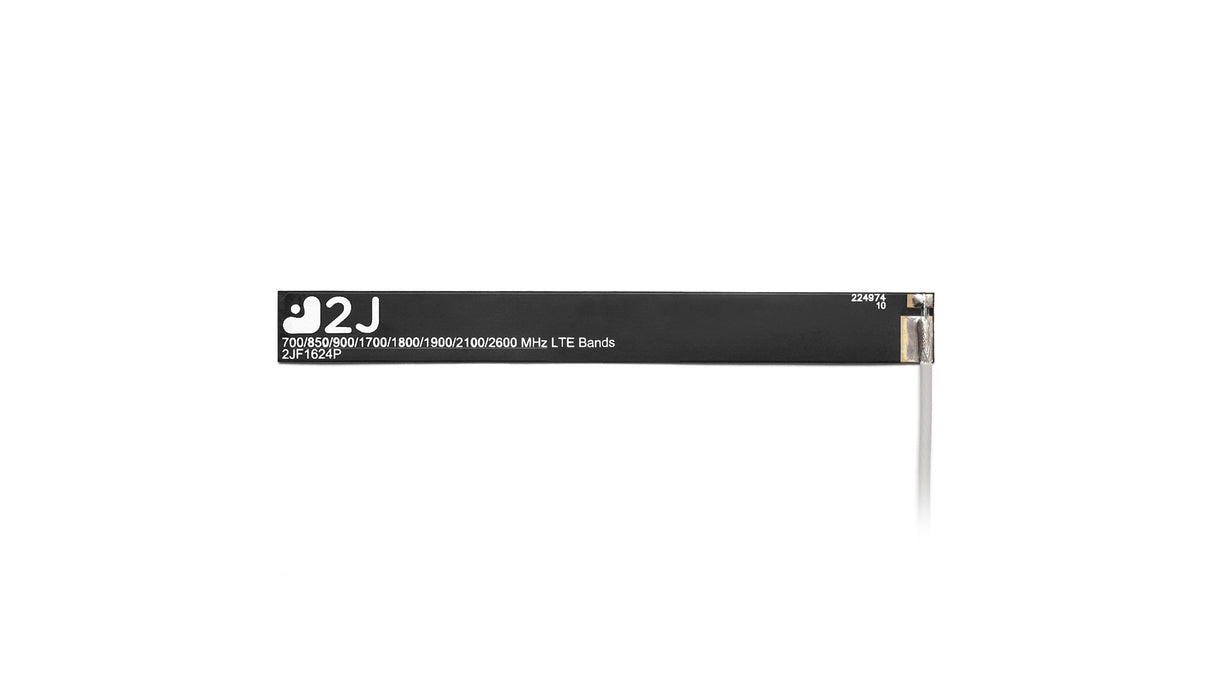

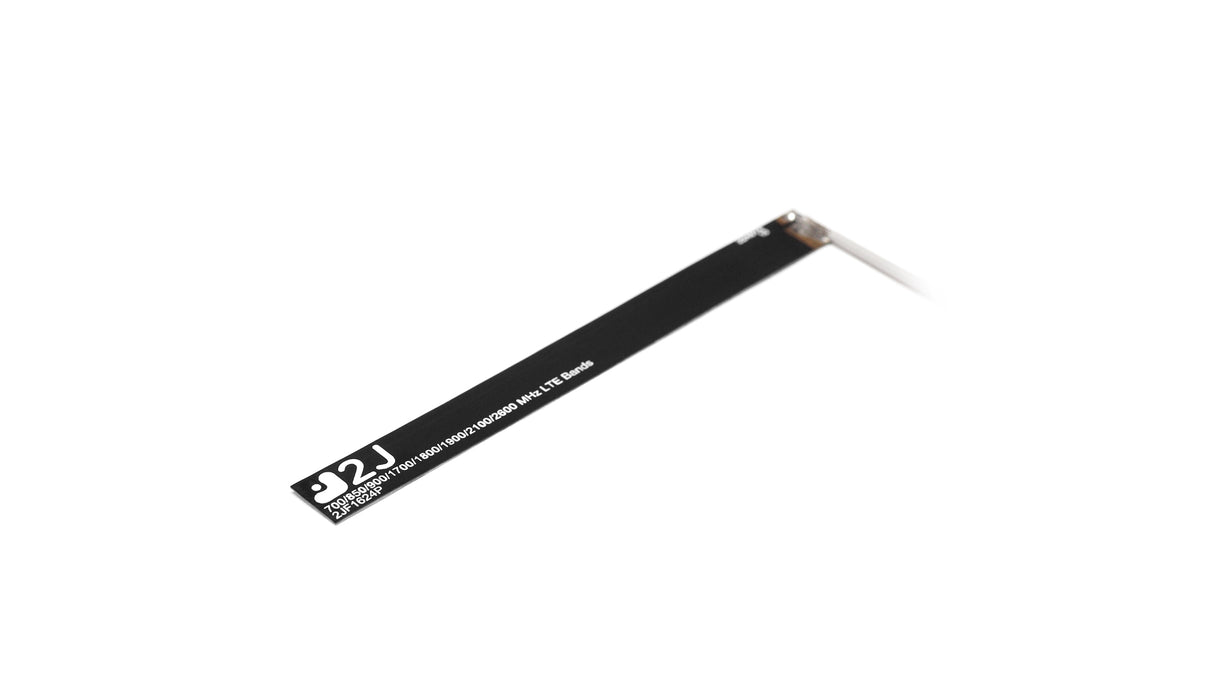

2JF1624P 4G/LTE Klebehalterung flexible Antenne

Name: 2JF1624P 4G/LTE Klebehalterung flexible Antenne
Brand: 2J
SKU: 2JF1624P
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultradünne, flexible PCB-Antenne ist für interne Installationen konzipiert, bei denen der Platz begrenzt ist. Ihr omnidirektionales Muster sorgt für eine zuverlässige 360°-Abdeckung für 4G LTE-, 3G- und 2G-Netzwerke. Die Klebemontage ermöglicht eine einfache Integration in verschiedene Geräte, was sie ideal für Anwendungen wie Unterhaltungselektronik, IoT, Robotik, Smart Home und mehr macht. Die Antenne ist unabhängig von der Massefläche und bietet eine hohe Leistung über einen weiten Frequenzbereich.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Monopol
Mobilfunktechnologien: 4G/LTE
Standort: Intern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx
Montage: Klebemontage Flexibel
Typ: Einzel
Abmessungen: 74,9 × 8,2 × 0,2 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3,1:1, ~2,5:1, ~3,7:1
Effizienz (%): ~70,7, ~60,5, ~38,1
Spitzenverstärkung (dBi): ~2,3, ~2,7, ~0,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JF1624P","title":"4G LTE/3G/2G Flexible Ultra-Dünne PCB Klebemontage Antenne","mountingType":"Selbstklebend (Flexible Eingebettete Montage)","ipRating":null,"dimensions_mm":"74.9 × 8.2 × 0.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-7.5","vswr":"~3.1:1","efficiency_percent":"~70.7","peakGain_dbi":"~2.3","averageGain_db":"~-1.6"},{"range_mhz":"1710-2170","returnLoss_db":"~-8.1","vswr":"~2.5:1","efficiency_percent":"~60.5","peakGain_dbi":"~2.7","averageGain_db":"~-2.3"},{"range_mhz":"2500-2700","returnLoss_db":"~-4.9","vswr":"~3.7:1","efficiency_percent":"~38.1","peakGain_dbi":"~0.7","averageGain_db":"~-4.3"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"U.FL","cableType":"1.37mm Mini-Koax","cableLength_mm":150}]}
