2J  |  Artikelnummer: 2JL41_3

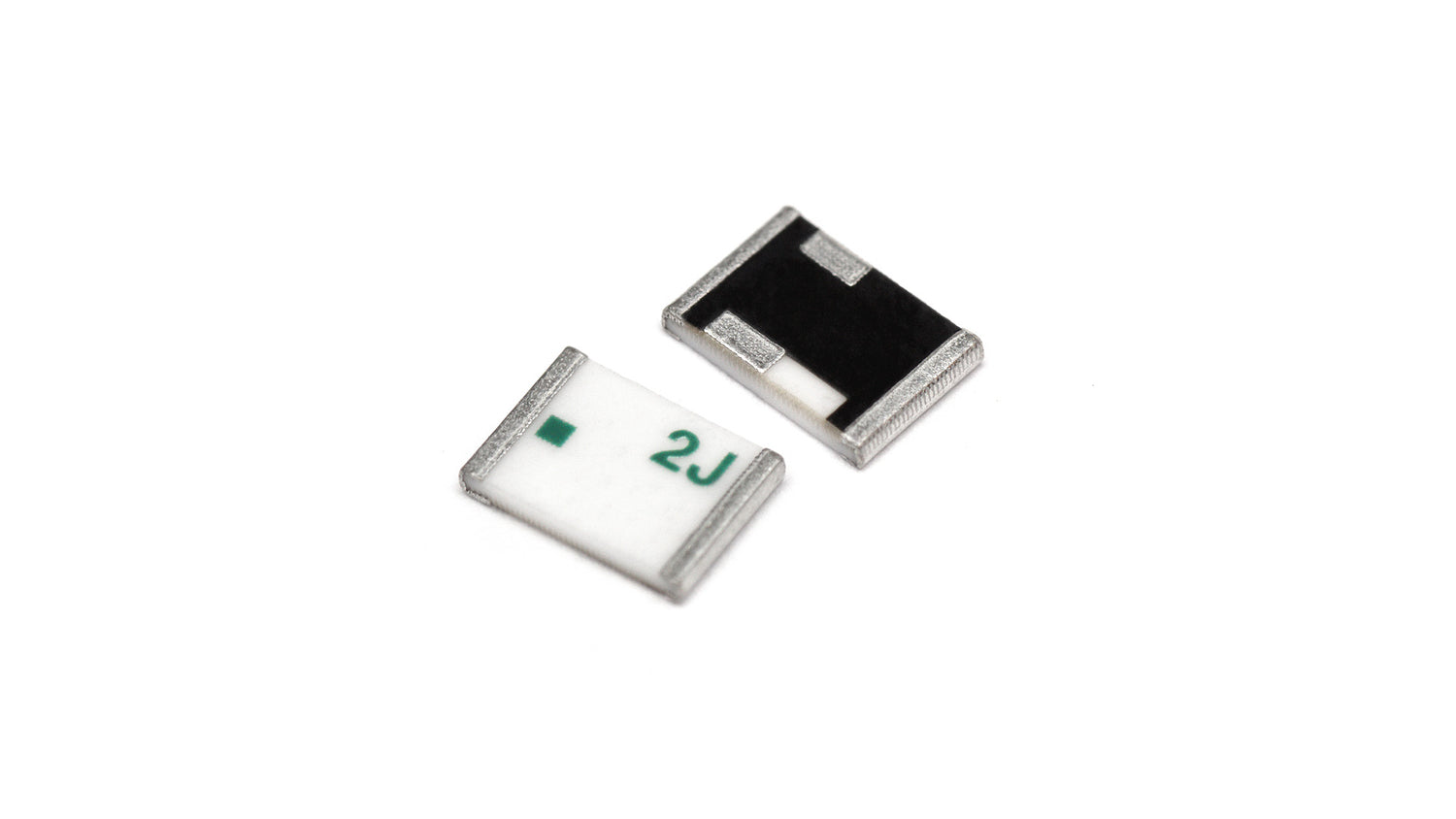

2JL41 Wi-Fi 6E/7 Antenne Oberflächenmontage Keramik

€1,80
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte keramische Oberflächenmontage-Antenne ist für Hochleistungs-W-lan 6E- und W-lan 7-Anwendungen konzipiert und unterstützt den Tri-Band-Betrieb über die Frequenzen 2,4, 5,0 und 6,0 GHz. Ihr SMT-Loop-Embedded-Design gewährleistet eine einfache Integration in platzbeschränkte Geräte, was sie ideal für Unterhaltungselektronik, Robotik, Drohnen, Smart Home, IoT und mehr macht. Die Antenne bietet zuverlässige Konnektivität für W-lan, Bluetooth, ZigBee, ISM und LPWA-Standards, mit einer erdungsflächenabhängigen Keramikkonstruktion für optimale Effizienz und Gewinn.

Konnektivitäten

2,4-5,0-6,0GHz/WiFi 6E/WiFi 7/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: SMT Loop Embedded
Standort: Intern
Montage: Oberflächenmontage Keramik
Typ: Einzel
Abmessungen: 5,2 x 3,7 x 0,7 mm

Konnektivität 1 - W-lan 6E/7, ISM, Bluetooth, ZigBee

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,7:1, ~2,9:1
Effizienz (%): ~83,2, ~80,0, ~56,2
Spitzenverstärkung (dBi): ~2,3, ~3,2, ~1,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 10

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JL41","title":"2,4/5,0/6,0 GHz W-lan 6E / W-lan 7 Oberflächenmontage Kompakte Keramikantenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"5.2 x 3.7 x 0.7","elements":[{"elementID":"W-lan (Tri-Band)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-13.9","vswr":"~1.5:1","efficiency_percent":"~83.2","peakGain_dbi":"~2.3","averageGain_db":"~-0.8"},{"range_mhz":"4920-5925","returnLoss_db":"~-13.6","vswr":"~1.7:1","efficiency_percent":"~80.0","peakGain_dbi":"~3.2","averageGain_db":"~-1.0"},{"range_mhz":"5925-7125","returnLoss_db":"~-8.6","vswr":"~2.9:1","efficiency_percent":"~56.2","peakGain_dbi":"~1.7","averageGain_db":"~-2.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":10}],"connectors":[]}
