2J | Artikelnummer: 2JL51

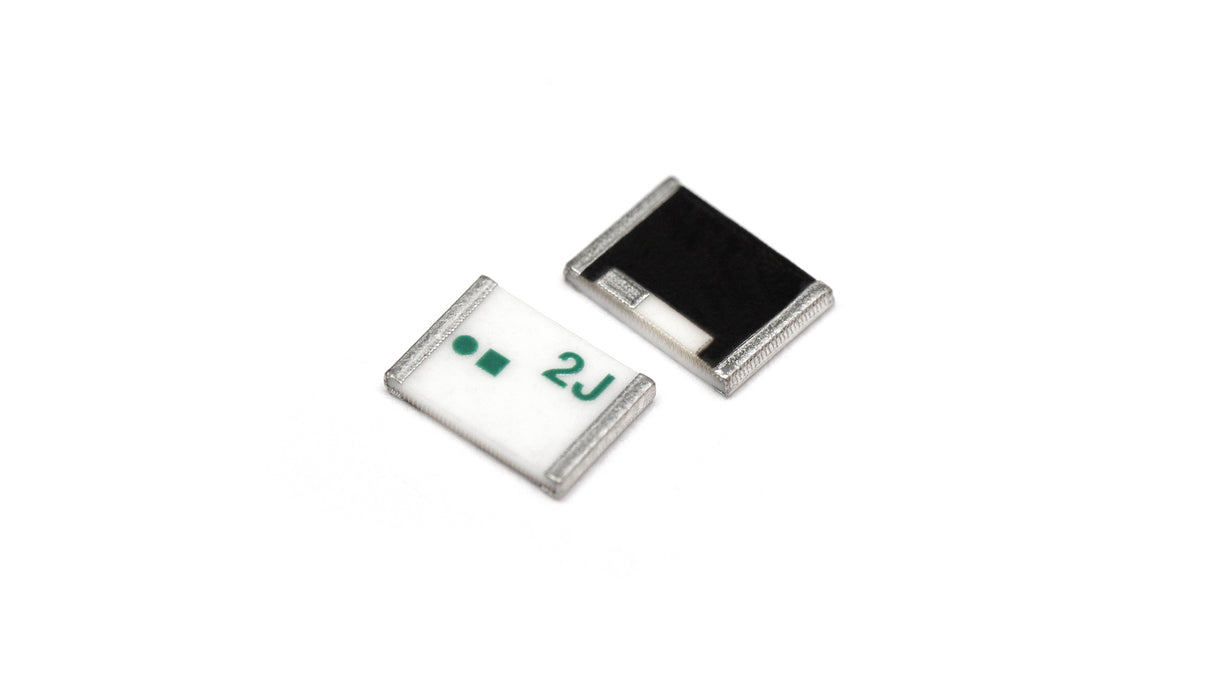

2JL51 Wi-Fi 6E, ISM Oberflächenmontage Keramikantenne

Name: 2JL51 Wi-Fi 6E, ISM Oberflächenmontage Keramikantenne
Brand: 2J
SKU: 2JL51
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte keramische Oberflächenmontage-Antenne ist für W-lan 6E, Bluetooth, ZigBee und ISM-Anwendungen entwickelt und bietet zuverlässige omnidirektionale Abdeckung in den 5,0-GHz- und 6,0-GHz-Bändern. Ihr SMT-Schleifendesign und die Abhängigkeit von der Massefläche erleichtern die Integration in platzbeschränkte Geräte, während die Keramikbauweise Langlebigkeit und gleichbleibende Leistung gewährleistet. Ideal für eingebettete Lösungen in Unterhaltungselektronik, Robotik, Drohnen, Smart-Home-Geräten, Wearables und mehr unterstützt diese Antenne eine breite Palette drahtloser Konnektivitäten.

Konnektivitäten

5,0 GHz/W-lan/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Schleife
Position: Intern
Montage: Oberflächenmontage Keramik
Typ: Einzel
Abmessungen: 5,2 x 3,7 x 0,7 mm

Konnektivität 1 - 5,0/6,0 GHz ISM

Standards: W-lan, ISM
Frequenz: 4920-5925, 5925-7125 MHz
VSWR: ~1,6:1, ~2,4:1
Effizienz (%): ~56,3, ~41,8
Spitzenverstärkung (dBi): ~1,7, ~1,0
Impedanz (Ohm): 50
Polarisation: Linear

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JL51","title":"5.0/6.0 GHz ISM Oberflächenmontierte kompakte Keramikantenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"5.2 x 3.7 x 0.7","elements":[{"elementID":"W-lan / ISM","type":"W-lan","technologies":["W-lan 5","W-lan 6","W-lan 6E","ISM"],"frequencies":[{"range_mhz":"4920-5925","returnLoss_db":"~-12.7","vswr":"~1.6:1","efficiency_percent":"~56.3","peakGain_dbi":"~1.7","averageGain_db":"~-2.5"},{"range_mhz":"5925-7125","returnLoss_db":"~-8.1","vswr":"~2.4:1","efficiency_percent":"~41.8","peakGain_dbi":"~1.0","averageGain_db":"~-3.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[]}
