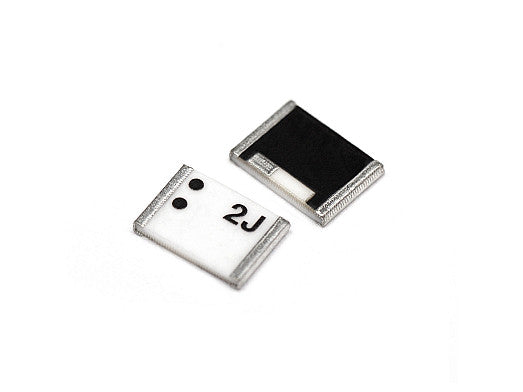

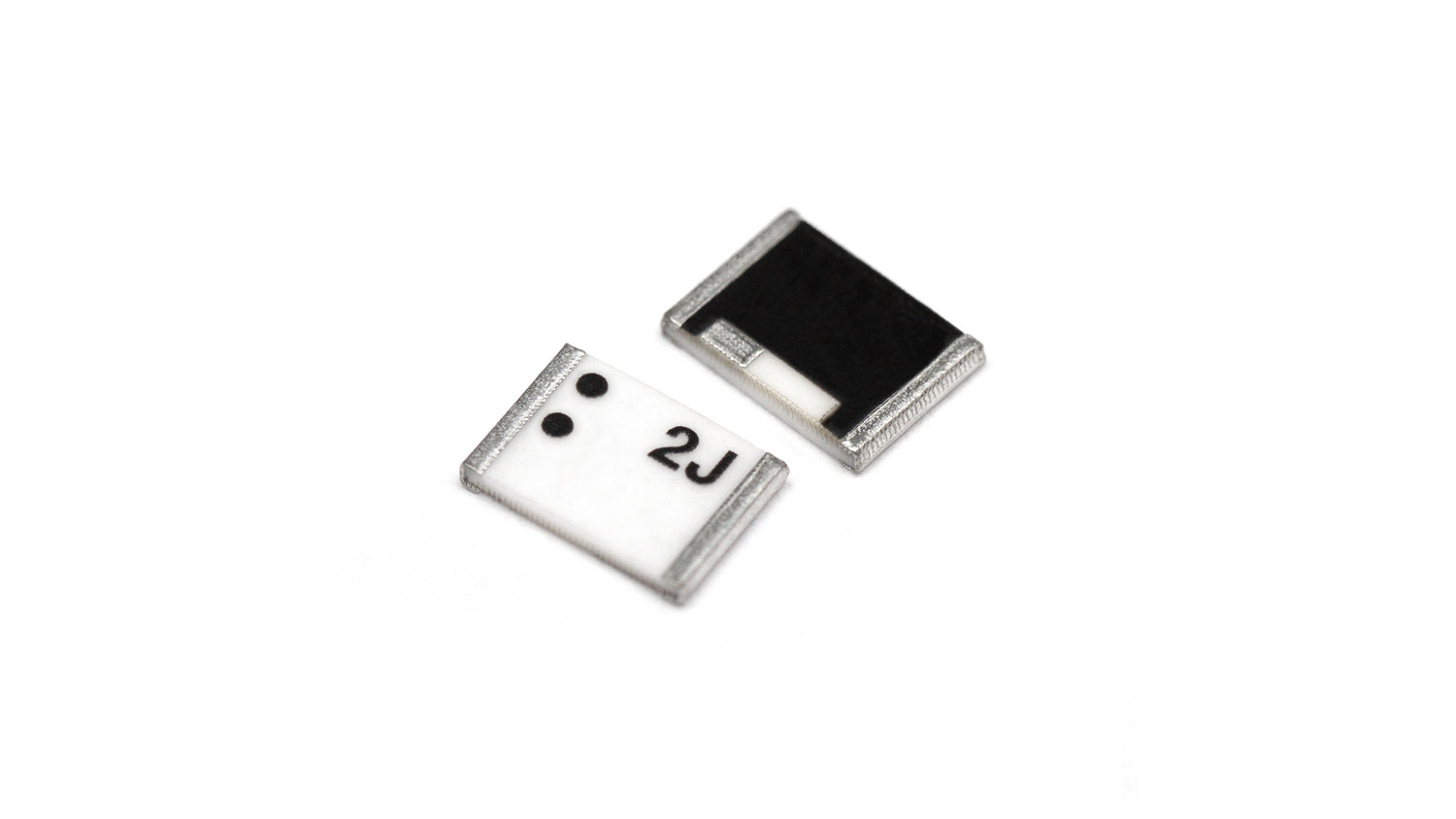

2JL61 GNSS Keramikantenne Oberflächenmontage

Name: 2JL61 GNSS Keramikantenne Oberflächenmontage
Brand: 2J
SKU: 2JL61_3
Price: 1.8 EUR
Availability: InStock

€1,80

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Keramikantenne ist für hochpräzise globale Navigationsanwendungen konzipiert und unterstützt die Standards GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr Surface-Mount-Design ermöglicht eine einfache Integration in eine Vielzahl von Geräten und macht sie ideal für eingebettete Lösungen, bei denen der Platz begrenzt ist. Die Antenne bietet zuverlässige omnidirektionale Abdeckung und eignet sich hervorragend für Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement, Smart Cities und mehr. Das designabhängige Ground-Plane-Design sorgt für optimale Leistung in verschiedenen Umgebungen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Surface-Mount-Keramik
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 5,2 x 3,7 x 0,7 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Spitzenverstärkung (dBi): ~1,5, ~1,3, ~1,5
Effizienz (%): ~71,8, ~70,0, ~68,0
Impedanz (Ohm): 50
Strahlungsmuster: Omnidirektional
Polarisation: Linear

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JL61","title":"GPS/GLONASS/BeiDou/QZSS/Galileo Keramische Oberflächenmontage-Antenne","mountingType":"Oberflächenmontage","ipRating":null,"dimensions_mm":"5.2 x 3.7 x 0.7","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":"~-13.6","vswr":"~1.5:1","efficiency_percent":"~71.8","peakGain_dbi":"~2.2","averageGain_db":"~-1.4"},{"range_mhz":"1575.42","returnLoss_db":"~-16.7","vswr":"~1.3:1","efficiency_percent":"~70.0","peakGain_dbi":"~2.3","averageGain_db":"~-1.6"},{"range_mhz":"1598-1606","returnLoss_db":"~-14.0","vswr":"~1.5:1","efficiency_percent":"~68.0","peakGain_dbi":"~2.3","averageGain_db":"~-1.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[]}
