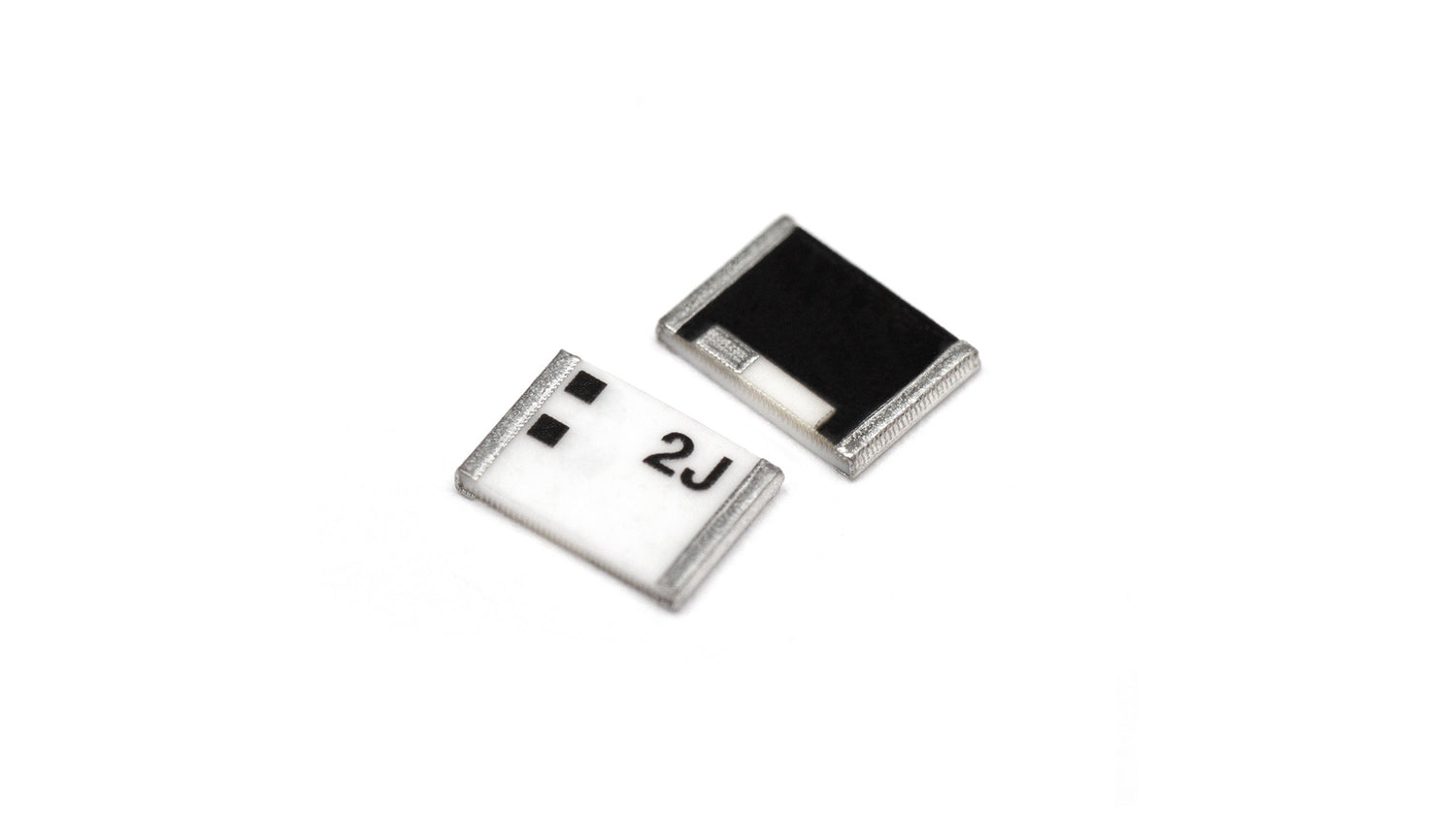

2JL67 GNSS Oberflächenmontage Keramik-Schleifenantenne

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Embedded-Antenne ist für hochpräzise Geolokalisierungsanwendungen mit Zentimeter-Genauigkeit konzipiert. Sie unterstützt die GPS-Bänder L1, L2, L5 und L6 und ist ideal für Geräte mit begrenztem Platinenplatz. Die Antenne deckt mehrere GNSS-Systeme ab, darunter GPS, GLONASS, BeiDou, Galileo, IRNSS und QZSS, und eignet sich somit für eine Vielzahl von Navigations- und Tracking-Lösungen. Ihre breite Bandbreite gewährleistet eine stabile Effizienz und Empfang über alle unterstützten Bänder hinweg, während der hohe Spitzenverstärkungs- und Wirkungsgrad Multipfad-Auslöschung und Störungen effektiv unterdrückt. Dadurch ist sie eine zuverlässige Wahl für Anwendungen wie Fahrzeugnavigation, Asset-Tracking, UAVs, Robotik und IoT-Geräte.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/IRNSS/L1L2L5L6

Installation / Umwelt

Der 2JL67 ist eine kompakte und leicht zu integrierende Keramikantenne, die ohne gefährliche Stoffe hergestellt wird und REACH- sowie RoHS-konform ist. Es handelt sich um eine Oberflächenmontage-Antenne, die von einer Massefläche abhängig ist und eine Massefläche von 80 x 40 mm benötigt.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Loop
Position: Intern
Montage: Oberflächenmontage Keramik
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 5,2 x 3,7 x 0,7 mm

Konnektivität 1 - GNSS (GPS/GLONASS/BeiDou/QZSS/Galileo/IRNSS/SBAS/L1L2L5L6)

Technologien: GPS, GLONASS, BeiDou, QZSS, Galileo, IRNSS, SBAS
Bänder: L1, L2, L5, L6
Bandbreite (MHz): 1176-1208, 1227-1246, 1268-1279, 1561-1606
Frequenz (MHz): 1176,45, 1207,14 / 1227,6, 1246,00 / 1268,52, 1278,75 / 1561,09, 1575,42, 1602,00
Standards: GPS(L5), BeiDou(B2a, B2b), QZSS(L5), Galileo(E5a), IRNSS(L5) / GPS(L2C), GLONASS(L2OF), QZSS(L2C) / GPS(L6), BeiDou(B3), QZSS(L6), Galileo(E6) / GPS(L1C), GLONASS(L1OF), BeiDou(B1), QZSS(L1C), Galileo(E1), SBAS (L1)
Rückflussdämpfung (dB): ~-11,4, ~-7,4, ~-4,4, ~-18,9
VSWR: ~2,0:1, ~2,5:1, ~4,1:1, ~1,3:1
Effizienz (%): ~70,6, ~72,6, ~65,0, ~78,9
Passiver Spitzenverstärkungsfaktor (dBi): ~2,9, ~3,7, ~2,5, ~2,5
Durchschnittlicher Gewinn (dB): ~-1,5, ~-1,4, ~-2,0, ~-1,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Polarisation: Linear
