2J  |  Artikelnummer: 2JM0301CF

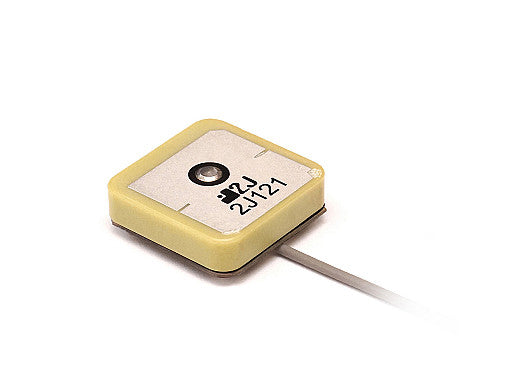

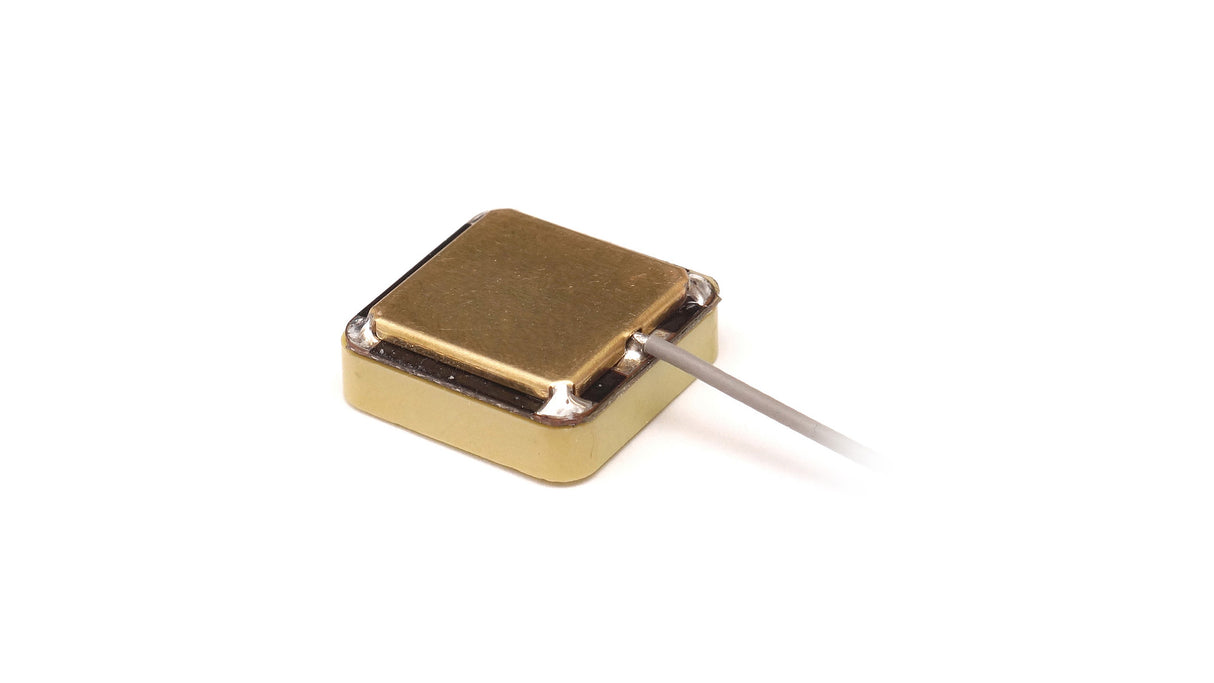

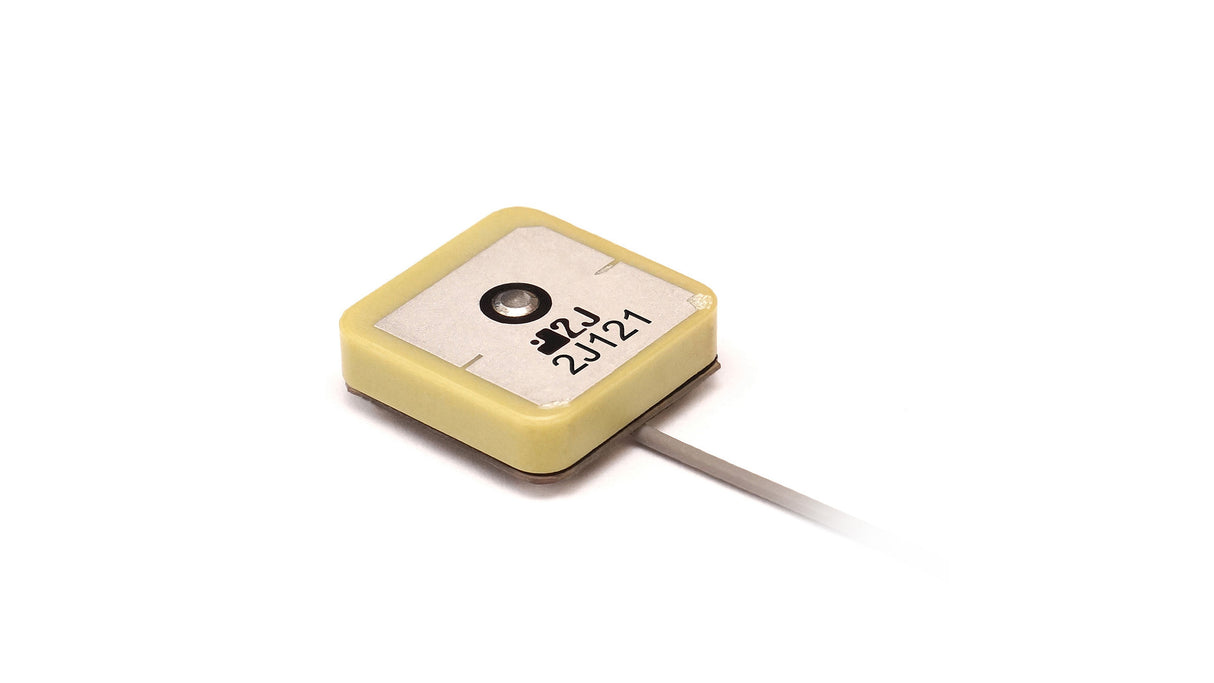

2JM0301CF GNSS interne Einsteckhalterung Antenne

Versand wird beim Checkout berechnet.

Hersteller / (EU) Verantwortliche Person

Hersteller
2J Antennas, s.r.o.
Stefanikova 61, Bardejov, 08501, Slowakei
sales@2j-antennas.com
+421 (54) 488-0311

Beschreibung

Diese kompakte interne Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt GPS-, GLONASS-, BeiDou-, QZSS- und Galileo-Systeme. Ihr aktives Keramikdesign mit Vorfilter liefert 14 dB Gewinn und geringes Rauschen, was sie ideal für anspruchsvolle Umgebungen macht, in denen die Signalqualität entscheidend ist. Die unabhängige Bodenebenen-Konstruktion gewährleistet zuverlässige Leistung in einer Vielzahl von Geräten und Installationen, einschließlich Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und mehr. Das Snap-in-Montagemodul ermöglicht eine einfache Integration in interne Gerätekonstruktionen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Ort: Intern
Typ: Einzel

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~5,2, ~5,4, ~5,4
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 4 @ 2,7 V
Leistungsaufnahme (mW): 10,8 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{ "model": "2JM0301CF", "title": "GPS/GLONASS/BeiDou/Galileo Pre-Filter 14 dB Gain Low Noise Antenna", "mountingType": "Snap-in Mount Module", "ipRating": null, "dimensions_mm": "18 x 18 x 7.3", "elements": [ { "elementID": "GNSS", "type": "GNSS", "technologies": [ "GPS", "GLONASS", "BeiDou", "QZSS", "Galileo" ], "frequencies": [ { "range_mhz": "1561.098", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~5.2", "averageGain_db": null }, { "range_mhz": "1575.42", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~5.4", "averageGain_db": null }, { "range_mhz": "1598-1606", "returnLoss_db": null, "vswr": null, "efficiency_percent": null, "peakGain_dbi": "~5.4", "averageGain_db": null } ], "polarization": "RHCP", "radiationPattern": "Hemispherical", "impedance_ohms": 50, "maxInputPower_w": null } ], "connectors": [ { "elementIDRef": "GNSS", "type": "U.FL", "cableType": "1.37 mm Mini-Coax", "cableLength_mm": 100 } ] }
