2J | Artikelnummer: 2JM0301GF

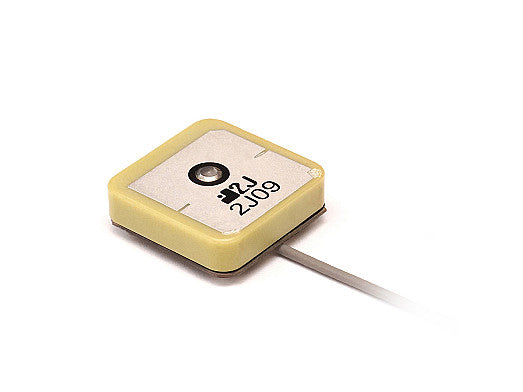

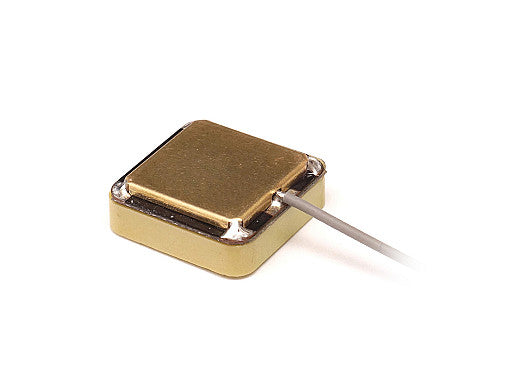

2JM0301GF GNSS eingebettete Antenne Einrastmontagemodul

Name: 2JM0301GF GNSS eingebettete Antenne Einrastmontagemodul
Brand: 2J
SKU: 2JM0301GF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Embedded-Antenne ist für eine zuverlässige GNSS-Empfang ausgelegt und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Ihr aktives Keramik-Design mit Vorfilter gewährleistet eine hohe Signalqualität und geringes Rauschen, was sie ideal für die Integration in platzbeschränkte Geräte macht. Die Antenne ist unabhängig von der Massefläche und liefert stabile Leistung über einen weiten Spannungsbereich, wodurch sie sich für Anwendungen wie Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und mehr eignet.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 18 x 18 x 7,3 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 14 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromaufnahme (mA): 4 @ 2,7 V
Leistungsaufnahme (mW): 10,8 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0301GF","title":"GPS/GLONASS/Galileo 1575-1606 MHz Vorfilter Eingebettete Antenne","mountingType":"Einrastmodul","ipRating":null,"dimensions_mm":"18 x 18 x 7.3","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}]}
