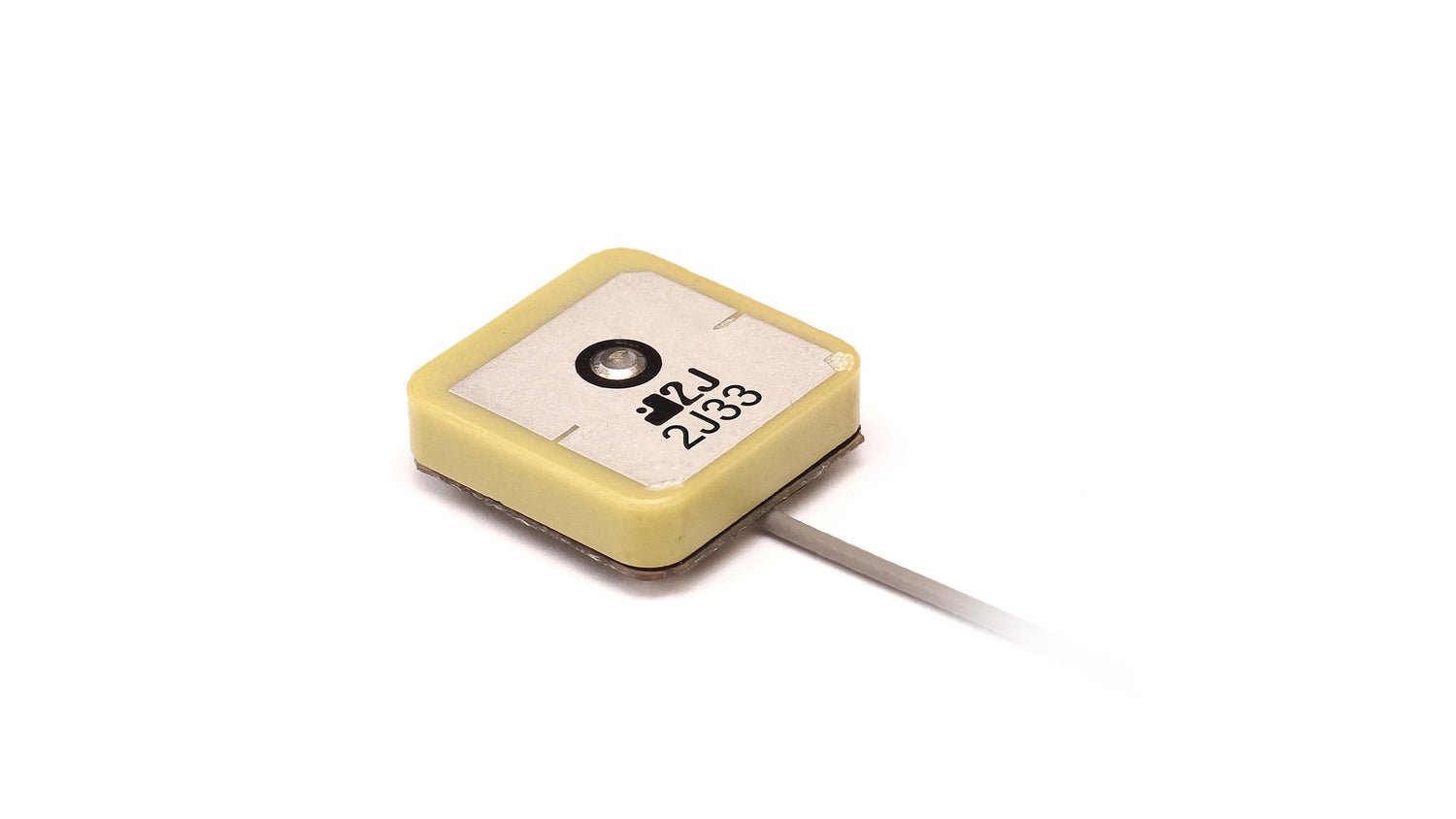

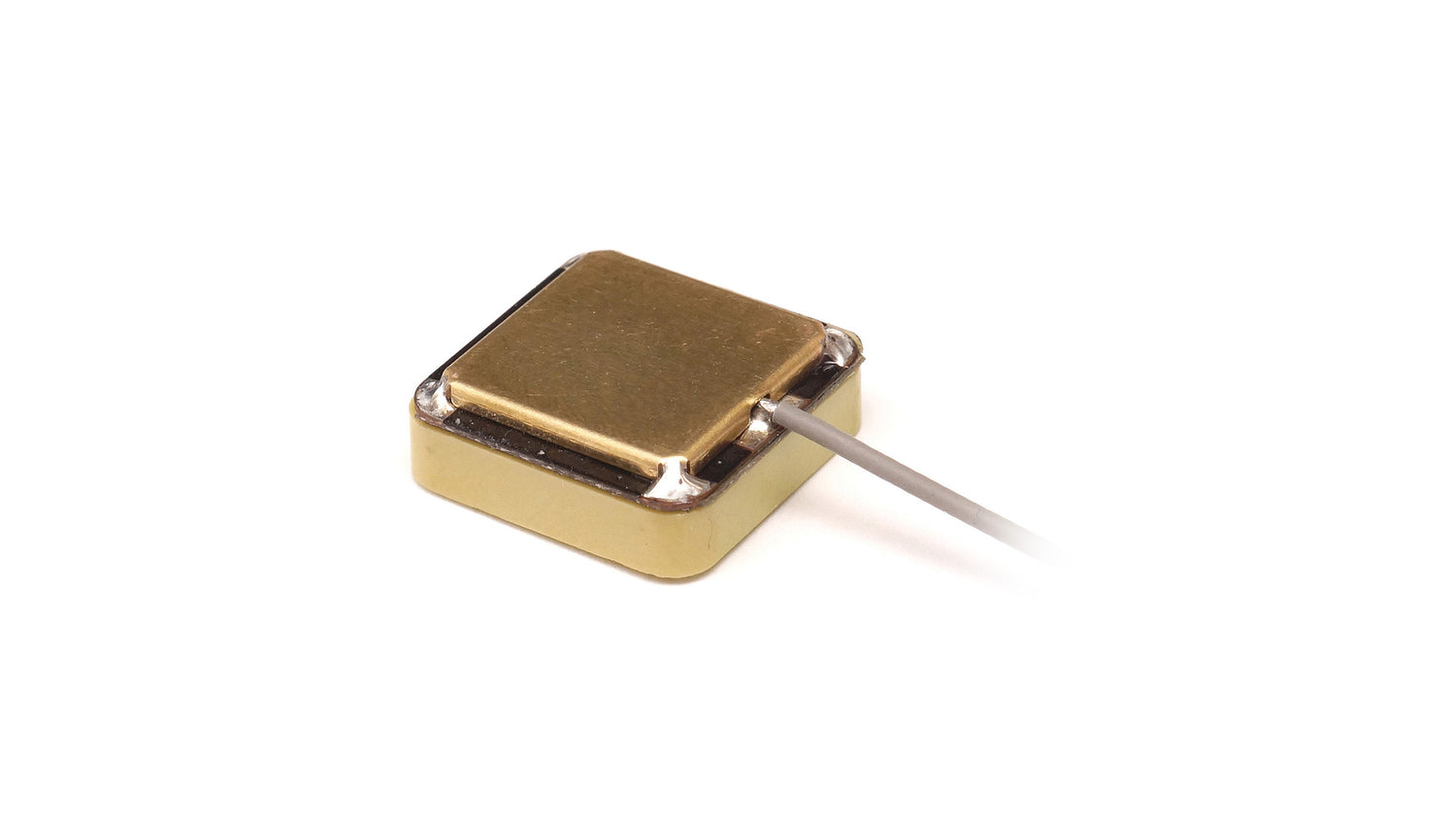

2JM0401F GNSS eingebettete Antenne Einrastmontagemodul

Name: 2JM0401F GNSS eingebettete Antenne Einrastmontagemodul
Brand: 2J
SKU: 2JM0401F
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte Embedded-Antenne ist für zuverlässige GNSS-Leistung ausgelegt und unterstützt die Standards GPS, QZSS und Galileo. Mit einem Vorfilter und niedrigem Rauschmaß bietet sie eine hohe aktive Verstärkung und effizienten Signalempfang, was sie ideal für die Integration in platzbeschränkte Geräte macht. Ihre Unabhängigkeit von der Massefläche und der geringe Stromverbrauch machen sie für eine Vielzahl von Anwendungen geeignet, darunter Unterhaltungselektronik, Robotik, Drohnen, Logistik, Smart Cities, Flottenmanagement und mehr.

Konnektivitäten

GPS/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Montagemodul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 18 x 18 x 7,3 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo
Frequenz: 1575,42 MHz
Passiver Gewinn (dBi): ~3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschmaß (dB): 1,8 @ 2,7 V
Spannungsbereich (V): 1,5 - 3,6
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0401F","title":"GPS/Galileo Vorfilter 28 dB Verstärkung Rauscharmes Embedded-Antenne","mountingType":"Einrastmodul","ipRating":null,"dimensions_mm":"18 x 18 x 7.3","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":null,"radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}],"additional_electrical":{"voltageRange_v":"1.5 - 3.6","activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.8 @ 2.7 V","currentConsumption_ma":"9 @ 2.7 V","powerConsumption_mw":"24.3 @ 2.7 V","sawFilterType":"Vorfilter","outOfBandRejection_db":"43","esdProtection_kv":"6"},"environmental":{"operatingTemperature_c":"-40 bis \u002B85","storageTemperature_c":"-40 bis \u002B85","substanceCompliance":"RoHS"}}
