2J | Artikelnummer: 2JM0501CF

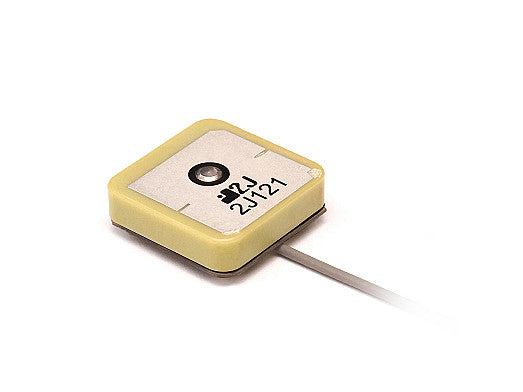

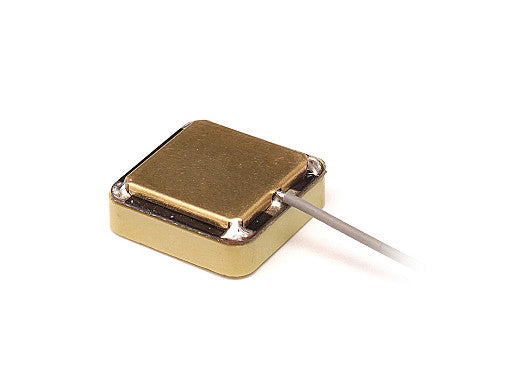

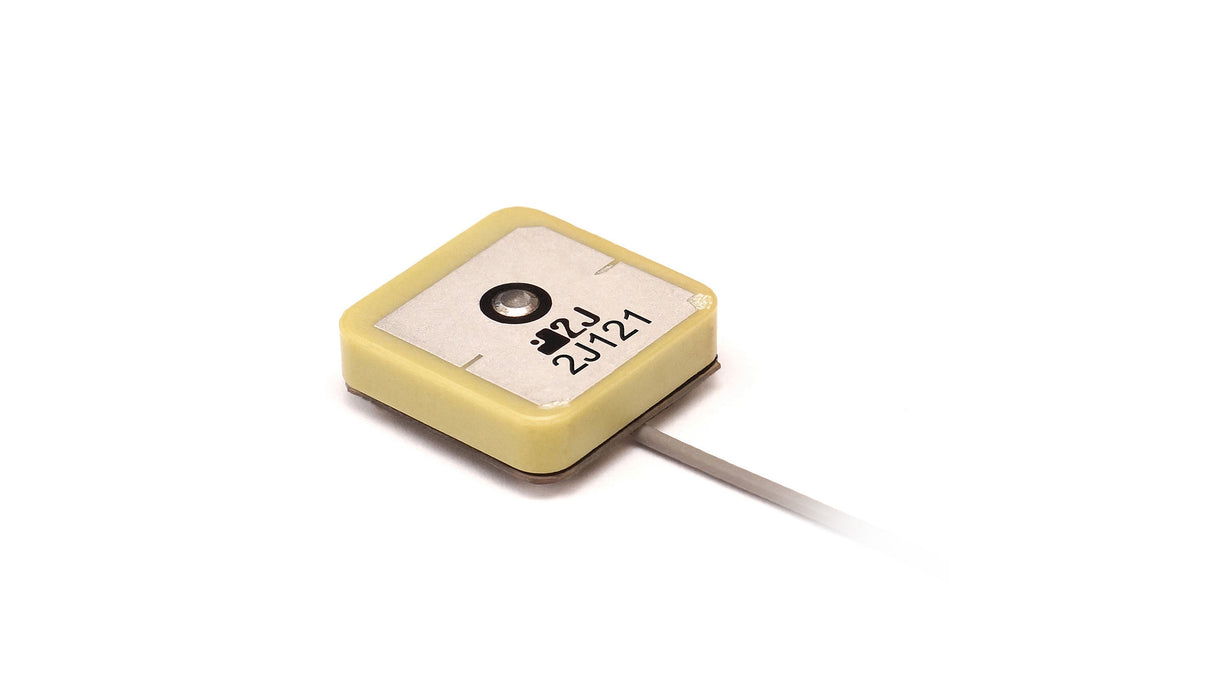

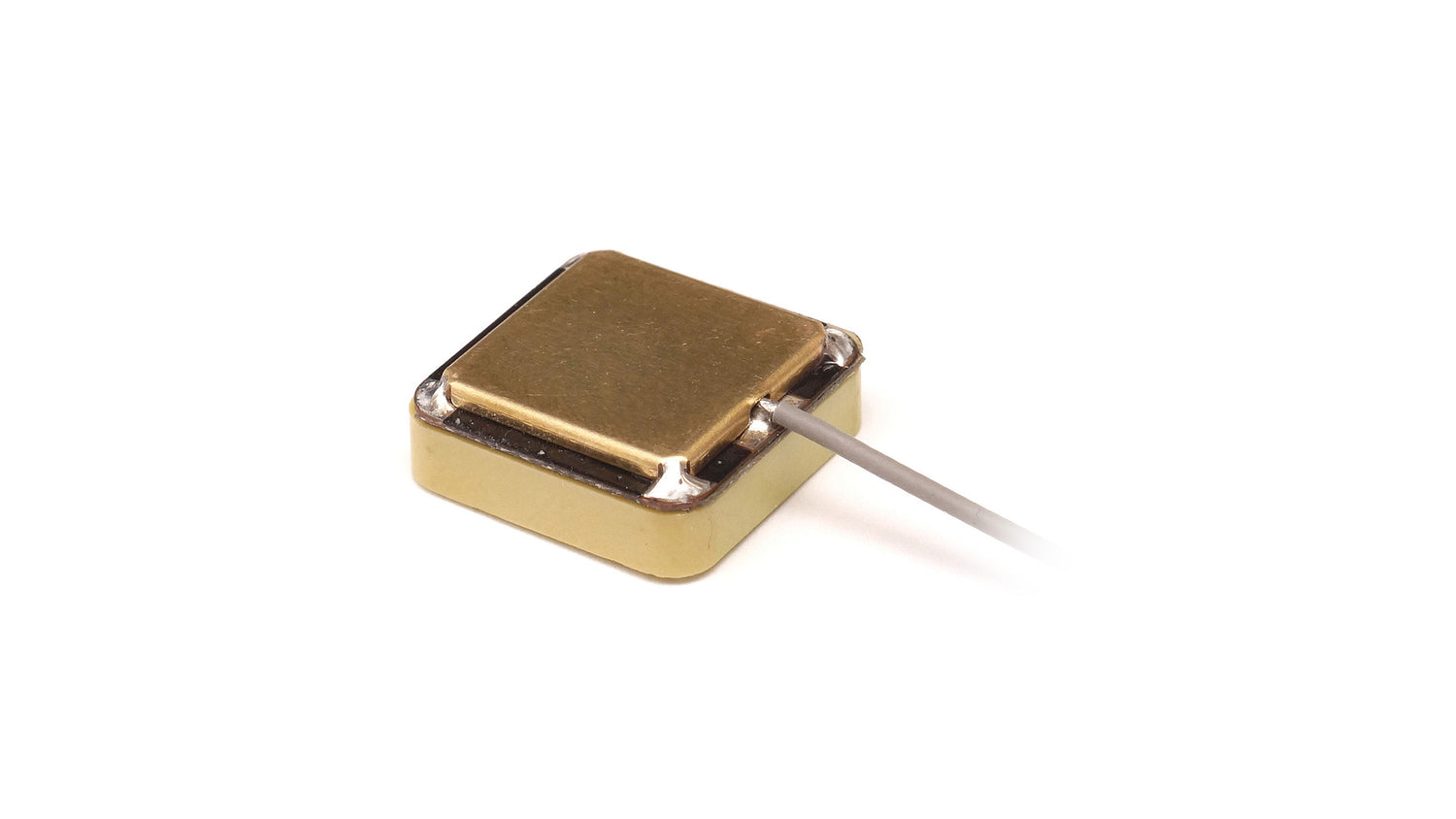

2JM0501CF GNSS Einsteckmodul interne Antenne

Name: 2JM0501CF GNSS Einsteckmodul interne Antenne
Brand: 2J
SKU: 2JM0501CF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese kompakte interne Antenne ist für hochpräzise GNSS-Anwendungen konzipiert und unterstützt die Systeme GPS, GLONASS, BeiDou, QZSS und Galileo. Ihr aktives Keramikdesign liefert eine starke Signalempfangsleistung mit 28 dB Verstärkung und geringem Rauschen, was sie ideal für die Integration in Geräte mit begrenztem Platzangebot macht. Die Antenne ist unabhängig von der Massefläche und arbeitet effizient über einen weiten Spannungsbereich, was eine zuverlässige Leistung in Unterhaltungselektronik, Robotik, Drohnen, Flottenmanagement und mehr gewährleistet. Ihr Snap-in-Mount-Modul-Formfaktor ermöglicht eine einfache Installation in verschiedenen internen Gerätekonstruktionen.

Konnektivitäten

GPS/GLO/BEI/QZSS/Galileo/L1

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Snap-in-Mount-Modul
Position: Intern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: 18 x 18 x 7,3 mm

Konnektivität 1 - GNSS

Standards: GPS/GLONASS/BeiDou/QZSS/Galileo
Frequenz: 1561,098, 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~5,2, ~5,4, ~5,4
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,0 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Mittel-Filter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2JM0501CF","title":"GPS/GLONASS/BeiDou/Galileo Mittel-Filter 28 dB Verstärkung Rauscharmes Antenne","mountingType":"Einrast-Modul","ipRating":null,"dimensions_mm":"18 x 18 x 7.3","elements":[{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","QZSS","Galileo"],"frequencies":[{"range_mhz":"1561.098","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.2","averageGain_db":null},{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.4","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~5.4","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"GNSS","type":"U.FL","cableType":"1,37 mm Mini-Koax","cableLength_mm":100}]}
